引言

半導體制冷是利用"帕爾貼效應"進行制冷的一種方法,具備占用空間小、無需制冷劑、制冷速度快等優點,但是半導體制冷是一個非穩態過程,因此,要實現半導體制冷溫度的精確控制有一定難度。本文基于半導體制冷技術,結合模糊PID控制算法,有效實現了對半導體制冷溫度的精確控制。

1硬件設計

整個半導體制冷溫控系統由上位機、單片機、制冷片組、散熱裝置（風扇）、溫度傳感器和電源組成。溫度傳感器將獲取到的溫度信息傳給單片機,單片機再經過串口將溫度信息傳至上位機,上位機中的溫度分析軟件通過分析溫度信息生成控制指令,并經由串口反饋至單片機,由單片機輸出PWM控制制冷片組的工作狀態。

1.1溫度傳感器

本系統采用AD590溫度傳感器進行溫度檢測,能將溫度轉換為電流信號,以絕對零度為基準,溫度每增加1℃,輸出電流就會增加1μA,0℃時,輸出電流為273μA。

1.2制冷片控制電路

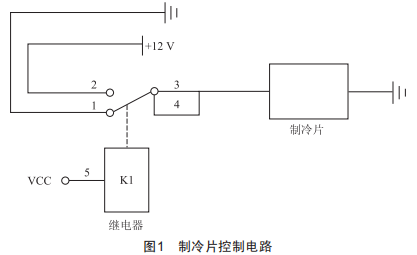

溫控系統采用PWM模式驅動半導體制冷片。當PWM控制信號處于低電平時,繼電器的觸點3和1相連,電路處于斷開狀態,此時制冷片不工作:當PWM信號處于高電平時,觸點3與觸點2相連,電路處于導通狀態,制冷片正常工作。由此發現可以通過改變PWM的占空比控制制冷片的工作時間,從而控制制冷片的制冷效率。當環境溫度顯著高于或者顯著低于設定溫度時,PWM信號的占空比應較高,當環境溫度接近設定溫度時,PWM信號的占空比應較低。本系統采用模糊PID控制算法確定PWM信號的占空比,能夠?qū)崿F(xiàn)一定范圍內溫度的精確控制。制冷片控制電路如圖1所示。

2溫度控制算法

PID控制器在長期的工程實踐中已經變得非常成熟,應用也極其廣泛,但由于實際的控制對象通常具有非線性、時變不確定性等特性,使用常規的PID控制器難以達到理想的控制效果。

2.1增量式PlD控制算法

連續PID的表達式為:

式中,Kp是比例系數:Ki是積分系數:Kd是微分系數。

將式（1）進行離散化后可得到表達式:

由遞推原理可以從式（2）得到.（k-1）的表達式。

u（k）與u（k-1）相減可得增量△u（k）的表達式為:

式中,△u（k）為控制量增量:e（k）為第k次采樣時刻輸入的偏差值:e（k-1）為第k-1次采樣時刻輸入的偏差值:△e（k）為兩次采樣偏差值的差值。

式（3）即增量式PID的表達式,由此可知△u（k）只需要通過計算最近三次（k、k-1、k-2）的采樣值就可以確定。

2.2模糊PlD控制原理

由于實際應用中溫度存在較大的時變性和非線性,一組固定不變的PID參數無法滿足溫控系統快速穩定調節的需求,所以需要引入模糊PID控制算法實時PID參數調節。

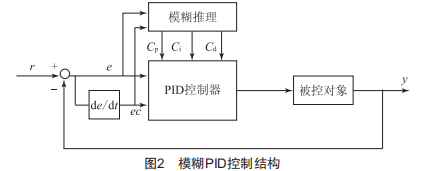

模糊PID屬于智能PID控制,能夠根據誤差e及誤差變化率ec（de/dl）來自動調節PID的控制參數。將誤差e及誤差變化率ec作為控制器的輸入量,以操作人員的調節經驗作為知識庫,經過模糊化以及模糊推理后輸出模糊量輸入到PID控制器中,對預設的PID參數進行在線修改。實際參數Kp=CpKp0,Ki=CiKi0,Kd=CdKd0,其中Cp、Ci、Cd分別為比例修正系數、積分修正系數和微分修正系數,Kp0、Ki0和Kd0是預設的初始值。模糊PID控制結構如圖2所示。

PID的3個控制參數Kp、Ki、Kd共同作用于溫控系統,但它們對系統的影響是不同的,比例系數Kp可以使系統快速動作,但Kp過大時會引起超調,過小則會使得調節時間變長:積分系數Ki可以消除系統誤差,但初始階段不宜過大,過大就會產生積分飽和,破壞系統穩定,過小就不能消除系統誤差:微分系數Kd可以提高系統的動態響應能力,提前預測誤差的變化率,從而抑制誤差的變化。

當偏差e較大時,Kp應取較大值,此時會引起較大的偏差變化率,為了抑制微分系數的影響,應取較小的Kd,在響應過程中,可以將Ki=0。

當偏差e中等大小時,為了避免超調同時繼續消除偏差,Kp應取小一點,此時變化率一般,Kd可以取大一點的值,Ki取小值。

當偏差e很小的時候,系統進入穩態狀態,此時主要是要消除系統的穩態誤差,所以應增加Kp和Ki的值,Kd視情況而定,ec較小時,取較大的Kd,ec較大時,取較小的Kd。

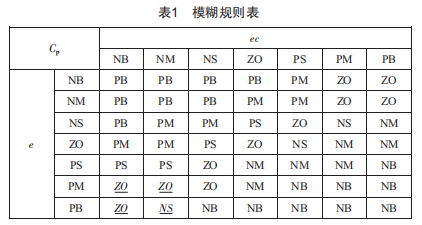

以比例修正系數為例,把e、ec和cp的值域分為8個部分,中間的7個分割點分別用NB、NM、NS、Z0、PS、PM、PB表示。假設e、ec和cp之間的模糊規則如表1所示。設e的兩個隸屬度值為PM、PB,e屬于PM的隸屬度為a,屬于PB的隸屬度為(1-a）,再假設ec的兩個隸屬度值為NB、NM,ec屬于NM的隸屬度為b,則屬于NB的隸屬度為(1-b）。所以輸出值為Z0的隸屬度和為a×b+a×(1-b）+(1-a）(1-b）,輸出值為NS的隸屬度為(1-a）×b。假設cp的Z0值為c,NS值為d,所以最后的模糊輸出值:

至此,整個模糊過程就結束了,同理可以計算出相應的積分修正系數和微分修正系數,最后根據修正系數計算出實際的PID控制參數,使得系統穩定、可靠運行。

3結語

本系統采用的AD590溫度傳感器能夠?qū)崟r準確采集環境溫度,為實現溫度的精確控制提供數據支持,并設計了基于模糊PID控制的溫度控制算法,可以實時在線修改PID控制的三個參數,使得系統對于環境溫度的變化能夠迅速作出反應,該系統具有動態響應快、上升時間快、動態跟蹤品質好和穩態精度高等優勢。
