假設我們擁有負電壓，我們要用它做什么呢？

   負電壓最簡單與最基本的概念就是比 設定的 “地”電壓要低。負電壓，負電源也可以稱作負電源軌，它主要是應用在IC器件上面，這些IC器件包括最常見的運算放大器，電平轉換電路（RS232）,以及MOSFET上面。對于運算放大器的IC器件存在單電源和雙電源區分，所謂單電源就是 運放的負電源供電電端直接接地，正電源供電端直接接正電壓；所謂雙電源就是采用負電壓接入運算放大器的負極供電端。雙電源與單電源供電比較而言，優勢是，進行雙電源供電的運算放大器可以有更的輸出帶寬，減少失真（簡單解釋一下，以開環增益飽和的電路為例  Vout = (V+ - V_)*K   K值很大，意味著輸出也很大，但是實際情況是受到供電電源的限制，也就是處于飽和狀態的運算放大器只會輸出供電電源的電壓值），如果是單電源只能是輸出正電壓部分，但是如果是雙電源就可以輸出正負電壓，對于AC信號的輸入，就無法完整的輸出這個AC信號； 同時采用雙電源可以使得運算放大器的靜態工作點為0，以此實現功耗的降低；對于RS232使用負電源主要在于協議規定（至于為什么這么規定，可以自行百度）；

    負電源對于電機控制的影響，我們知道給電機兩端提供正電壓，電機就會正方向轉動，同理，如果采用負電源供電就可以，實現電機的反向轉動，輔之相應的電壓幅度變化就可以實現電機速度的調整。

   假設我們擁有負電壓，我們要用它改進什么呢？

    我們?cè)谠O(shè)計產品的時候功能是最簡單的一步，它雖然是主體，但是對于市場的競爭（同類產品）還在于細節，和改進的小點。對于負電源與MOSFET組合，恰恰說明了這一點。對于器件的導通與截止，基本的正電源軌也可以做到，功能完全沒有問題，但是存在一個米勒效應，一些簡單的應用產品是完全不需要考慮的，但是如果你的產品恰巧卡在這個點上，那就很致命，你的產品會報出大量偶然的錯誤，所以負電源軌是你的不二選擇。

    負電源軌的產品會減小電磁干擾，同時還可以使得產品減少電荷的聚集，以延長產品壽命。

  知道了這么多，我們要怎么獲取負電源呢？

對于獲取負電源目前主要有以下幾類：

   第一種，直接反接正電源的方式。比如一個正24V輸出的電源系統，可以將負載的負極接入電源的正極，另一端同理，就可以獲得-24V 的電源供電。但是局限是這個還是單電源。

   第二種是目前最廣泛應用的方法就是采用負LDO進行設計，獲得雙電源系統。比如LTC3864，mAX5033.

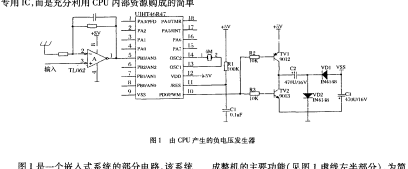

    第三種通過PWM進行導通和開關，這里簡述一個倍壓電路進行獲得負電源的方法（這個方法是參考了郭繼紅 -- 實現簡單實用發生器的一種方法）。簡述它的基本思路，通過單片機PWM引腳控制5V電源的導通與截止，在后續的倍壓電路里面形成負電源輸出

這里的接地標識可以理解為電勢為0。這種利用單片機實現負電源的方法，可以有效的降低采用負電源芯片的成本，且非常便利的在嵌入式電路中添加負電源，為運算放大器提供雙電源供電。

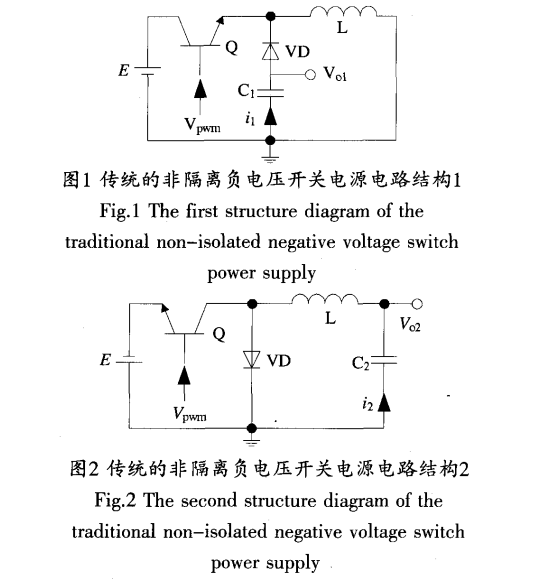

    還有一種也同樣采用的是PWM的方式構建負電源，采用類似開關電源的設計方法，該方法與上面相比較，雖然繁瑣了一些，但是可以提供帶負載能力，輸出大電流，簡單電路拓?fù)鋱D圖如下：

    關于負電源的其他方向

    目前對負電源的研究，還有一個方向是-----負電源電壓的檢測。比如在音響電路中，利用負電源電壓檢測可以有效的保護揚聲器。
