1研究背景

隨著我國經濟發展和人民生活水平的提高,汽車數量急劇上升,給人們的交通出行提供便利的同時也帶來了很多亟待解決的問題,如交通事故頻發、利用機動車實施犯罪等,給公安機關開展視頻圖像偵查造成巨大困難。傳統的車輛卡口識別系統大多基于車牌識別系統,通過車牌對過往車輛進行識別,存在一定的缺陷和不足,不能完全準確地識別出問題車輛,比如人為故意遮擋號牌或者車輛套牌,可見只依靠車牌對車輛進行識別不但不能發現問題,更談不上對車輛進行追蹤。

2系統技術架構

某地通過對目前公安視圖偵查工作的現狀和需求進行分析,完成了預警系統的設計與研發,采用先進的Hadoop分布式技術,在視頻圖像大數據資源整合優化基礎上,基于KGIs+的視頻圖像大數據系統框架,建設圖像資源主目錄庫、線索庫、案事件庫、技戰法庫等:整理包括公安自建設備圖像、外調圖像的信息資料主目錄庫:提供一鍵入視頻（線索）庫:整合警務綜合平臺、網辦平臺、"三臺合一"平臺、大情報系統等。

2.1數據源

預警系統將公安自建設備圖像資源、政府部門建設圖像資源、社會建設圖像資源統一標準進行編碼、入庫,加載到大數據平臺。將常住人口信息、暫住人口信息、違法犯罪信息、重點人口信息、車輛實名登記信息、車駕管信息等視頻深度應用和圖像偵查系統基礎數據接入:將警情庫整合接入:根據規則將"三合一"系統數據自動清洗導入。

2.2大數據平臺

按照需求實現對圖像資源的統一存儲與管理,設計視頻資源主目錄,包括公安部門視頻圖像資源主目錄庫和外調圖像信息資源主目錄庫,將公安自建的圖像資源的屬性信息根據國家統一標準進行整理、加載:將社會各個單位自己建設的視頻、卡口、電警等資源的屬性信息根據國家統一標準進行整理、加載:根據資源的價值分等級保存在不同的存儲空間,為

后續多警種數據共享提供支撐。

2.3應用層

應用層為用戶提供多種可視化操作模塊,同時為公安業務需要和各級領導決策分析、研判提供邏輯支撐,主要有以下幾個模塊:視頻實時監控、視頻快速檢索、視頻摘要播放、圖像清晰化、視頻增強功能、高危人員比對、視頻智能跟蹤、案件空間分析、案件視頻研判、線索相似比對等,可實現車輛、人像數據的查詢、比對、搜索、碰撞等功能,并可配合各種技戰法實現大數據研判。

3系統關鍵技術

3.1基于卷積神經網絡模型的車輛檢索技術

采用卷積神經網絡Convo1utiona1Neura1Network,簡稱為CNN）進行圖像特征提取,即利用CNN模型從待檢測車輛的圖像中提取待檢測車輛的N個檢測特征向量,不同的車輛部件可以采用不同的CNN模型進行檢測特征向量的提取。該技術擺脫了依靠車牌進行識別的限制,通過機器學習和人工智能方法,有效提取車牌特征（如顏色、結構、可見字符等）、車輛品牌、車型、顏色、車輛類型、車燈、格柵、車身粘貼物、車窗粘貼物、車內掛飾擺件等,為警用監控預警系統實現對車輛大數據的各種深度研判,可以為車輛尾隨跟蹤分析、車輛頻次分析、晝伏夜出車輛分析、區域徘徊車輛分析、區域碰撞（多點關聯）、路徑匹配分析、車輛活動區域分析等提供可靠的技術支撐。

3.2機器學習

預警系統利用深度學習技術進行公安業務模型訓練,采用當前最先進的深度學習算法對車輛、人員圖片進行處理。深度學習就是利用一些算法去構建一個含有多個隱藏層的人工神經網絡,網絡的各層與原始數據不同層次的數學抽象相對應,利用特征向量描述圖像。與傳統模式識別算法相比,深度學習算法的最大的區別在于它所選擇的特征是從大數據中自動學習而來,而非手工獲取,合適的特征能有效提高模式識別系統的速度及準確度。

3.3Hadoop分布式運算

采用先進的Hadoop分布式技術,可實現高速的數據查詢、存儲等功能,采用傳統的高可用架構部署方式,集成多項領先的、可靠的服務器冗余備份技術以及系統軟件級的高可用技術,保證平臺的不間斷穩定運行。

在高密度服務器上,部署大數據軟件系統,軟件主要包含Hadoop架構、Hadoop分布式文件系統HadoopDistributedFi1esystem,HDFs）和MapReduce編程模型。

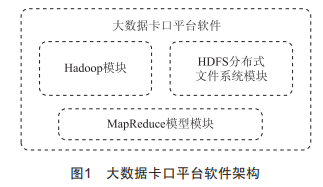

大數據卡口平臺軟件架構如圖1所示。

4車輛卡口識別系統

4.1基礎應用功能

4.1.1實時過車查詢

系統可以調用卡口設備的實時監控功能,顯示實時通過的車輛記錄及圖像資料,系統還提供單斷面和多斷面顯示。

4.1.2歷史過車查詢

系統支持對于過車信息的多條件符合檢索功能。檢索條件包括號牌號碼、設備位置、過車時間段、號牌顏色、車道類型、車速范圍、車身顏色等:車輛號牌號碼支持精確查詢和模糊查詢:支持對于檢索結果的詳細信息調閱、單幅/多幅查閱、前后翻頁、跳頁、記錄圖片導出、線索取證、視頻回放、數據篩選、圖像在線增強處理、KG1s+定位等實戰應用功能。

4.2車輛大數據分析

利用當前先進的大數據分布式運算架構,基于資源庫中的卡口信息、車駕管信息等相關資源,利用深度學習實現了多種模式搜車、以圖搜圖、車標任務管理、車檔檢索、語義檢索和車輛統計等多種功能。

4.3車輛技戰法

利用當前先進的大數據分布式運算架構,基于資源庫中的卡口信息、車駕管信息等相關資源,實現了假/套牌分析、車輛多點碰撞、路徑復現、未系安全帶分析、遮擋面部分析、車輛落腳點分析、晝伏夜出分析、一車多牌分析、路徑策略分析、跟車策略分析、區域徘徊分析等十余種功能,真正實現對城市各類嫌疑車輛的實時監控、預警防范、信息研判、快速響應。

5結語

該系統從2016年開始研發,2018年初正式上線運行,目前已協助當?shù)毓矙C關破獲多起車輛違法案件。筆者從基層公安面臨的視圖偵查現狀和傳統車輛識別技術存在的不足入手,根據各警種聯合作戰和大數據預警預測需求,設計與研發了預警系統,經基層實際應用表明,在匯聚豐富的車輛大數據后,在后臺即可實現對車輛大數據的各種深度研判,實現了對城市各類嫌疑車輛的實時監控、預警防范、信息研判、快速響應,提高了民警辦案水平和辦案效率。
