引言

地鐵已經逐漸成為大部分現代城市中的人們上下班出行的首選交通工具,而與乘客接觸最多的就是車輛上的車門,其功能是:當車輛到站停穩時,車門打開,乘客可以上下車:之后車門關上,列車才可以啟動與運行:在運行過程中一直處于關閉狀態,直到列車到達下一站停穩,再打開門,乘客進行上下車。

目前市場上車門的類型主要有3種一內藏門、外掛門和塞拉門,而內藏門因其結構簡單、運行可靠、成本低廉以及易于維護,特別適用于大型城市的軌道交通系統。本文介紹了在上海地鐵和北京地鐵應用的法中軌道的內藏門,研究和分析了車門系統承載驅動機構。

1內藏門定義

內藏門是指在車門打開和關門時,門頁直線運動,并且車門完全打開后,門頁位于列車的外墻和內裝之間,此時乘客看不見門頁的位置,只有當門頁關閉時,乘客才能看見門頁的外形。

2內藏門結構簡介

如圖1所示,一個完整的車門系統主要由以下零部件組成:承載驅動機構、門扇含機械隔離裝置）、門檻、緊急解鎖裝置及其鋼絲繩、密封膠條毛刷、EDCU等,每個零部件組合在一起,提供了整個系統所需要的功能和性能。

各個子系統的主要功能如下:

承載驅動機構1）一承受門的重量及運動過程中受到的外部載荷,驅動門頁進行開關門運行,并保證車門可靠地關閉和鎖閉:

門頁2、3）一連接車輛和站臺之間的出入口,是乘客可以接觸到的主要車門部件:

門檻4）一乘客上下車時的腳部支撐,引導門頁下部運行,承受門頁下部載荷:

EDCU5）一控制車門的運行,并和車輛保持通信的部件:

緊急解鎖裝置6）一在緊急情況下,提供給乘客打開車門的手動解鎖裝置:

鋼絲繩7）一連接緊急解鎖裝置和車門鎖閉裝置的部件:

輔助支撐輪8）一門頁中間受到載荷變形時,能防止車門過量變形而摩擦車體。

車門電子控制單元EDCU根據車輛信號發出開、關門指令,動力系統帶動傳動系統進行門的開關,檢測系統對門的開啟和關閉位置進行檢測并反饋給車輛控制端。門關閉后,會觸發門已關閉傳感器,同時鎖閉系統觸發門鎖閉傳感器,以確保車門已經可靠地關閉和鎖閉,并發出相應的檢查信號給車門電子控制單元和列車控制系統。

3車門的基本要求

3.l功能要求

作為乘客進出通道的關口,車門必須具備如下基本功能:1）運行溫度:車門可以在-25～＋45+范圍內正常工作。

2）電動開關門:車門可以接收車輛發出的指令,自動進行開關門,開關門時間通常設定為3±℃.5）S可通過維護軟件進行調整）。

3）手動開關門:在沒有電的情況下,可以手動進行開關門,手動拉門力通常1150N。

4）緊急開門:在遇到意外情況,需要臨時緊急打開車門時,可以通過操作手動緊急解鎖裝置將車門解鎖,然后手動打開車門。

5）車門隔離:在車門有故障的情況下,可以手動隔離故障車門,以使列車可以繼續運營,被隔離的車門不再進行開關門且有指示燈常亮以表示此車門有故障）。

6）障礙探測:當車門關門時,如果夾到正在通過的乘客,車門可以檢測到,并防止夾傷乘客,可檢測到的最小障礙物為30mm×60mm,夾住物體后的移除力1150N。

7）水密性:在EN14752規定的測試條件下,外部的雨水不能通過車門進入列車內部。

(8）強度:車門必須具有一定的強度,以確保乘客在車內擠壓車門的情況下,車門的開關門功能可以保持正常,車門變形也不會與車輛發生干涉。3#.舒適性要求

為了提高乘客乘坐的舒適性,車門必須滿足如下性能要求:

(1）隔音性能:門板的隔音Rw≥32dB,整個內藏門系統隔音Rw≥23dB。

(2）隔熱性能:K≤4.5w/(m2·K）。

(3）運行噪聲:開關門時噪聲≤70dB,鎖閉和解鎖瞬間噪聲≤75dB。

2承載驅動機構

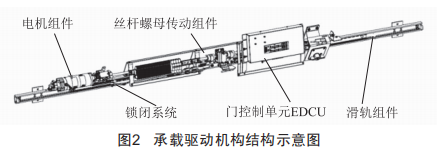

承載驅動機構是整個門系統最核心的部件,其性能的好壞、可靠性的高低直接決定了整個車門系統的性能和可靠性。承載驅動機構主要由滑軌組件、電機組件、絲桿螺母傳動組件、鎖閉系統及車門控制單元EDCU組成,如圖2所示。

4.1承載系統

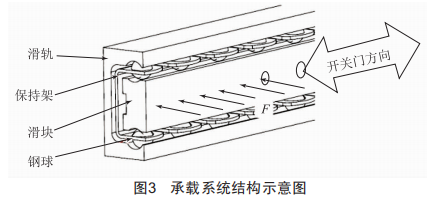

法中軌道采用鋼制滑軌組件作為承載結構,用于承受門頁的重量和額外載荷,以及控制和引導車門的直線運行(開關門）。其主要由滑軌、滑塊、保持架和鋼球組成,如圖3所示。

當滑塊移動時,鋼球進行純滾動(保持架也隨著鋼球的滾動而進行移動）,從而使滑塊的移動非常平穩和順暢。并且得益于圓弧溝槽和高強度鋼球的設計結構,滑塊可以承受很大的載荷而不產生任何永久變形。

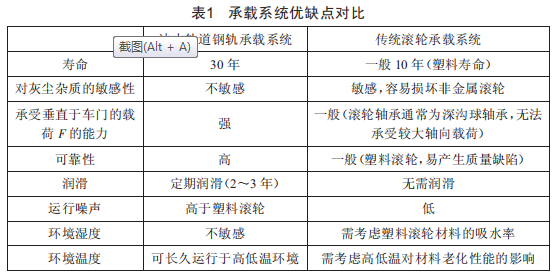

目前,傳統的塑料滾輪的承載結構還占據著大部分市場,法中軌道的鋼軌承載系統與之相比,具有如表1所示的特點。

綜合比較可以看出,采用鋼制承載系統更加可靠和耐用,全壽命周期成本(LCC）更低。

4.2傳動系統

法中軌道采用的是高精度的金屬絲桿螺母傳動,絲桿采用冷軋的工藝方法加工而成,螺母內部有鋼球,屬于滾珠絲桿傳動類型,其具有以下特點:

(1）傳動效率高達0.98(平均為滑動螺旋的2～3倍）,可節省動力1/3～1/2:

(2）摩擦力矩小:

(3）工作壽命長,平均可達滑動螺旋的10倍左右:

(4）傳動無間隙,無爬行,傳動平穩,傳動精度高:

(5）具有很好的高速性能。

4.3動力系統

法中軌道采用有刷電機進行驅動,由于采用特殊的電刷設計,結合每天有限的使用頻率和轉動圈數,電機可以達到3000000次開關門而無需更換電刷。

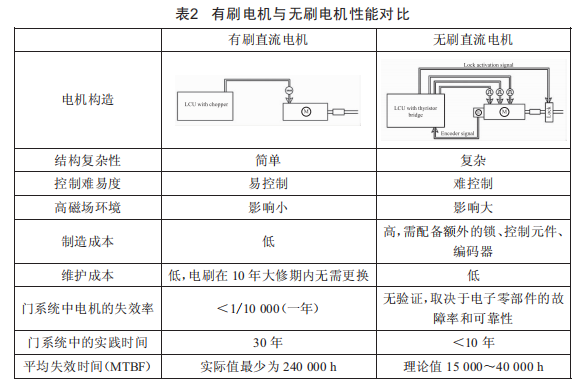

如表2所示,與市場上其他車門產品使用的無刷電機相比,有刷電機具有明顯的成本優勢和可靠性。

4.4鎖閉系統

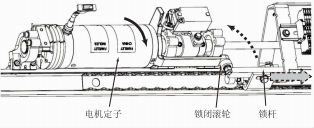

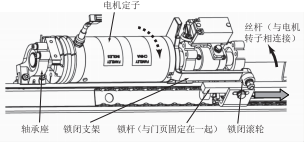

采用法中軌道專利技術的鎖閉系統是整個車門系統的核心設計之一,其非常巧妙地充分利用了電機定子和轉子的相對運動來實現車門的鎖閉和解鎖,其鎖閉/解鎖原理如圖4所示。

圖2鎖閉原理

鎖閉支架與電機定子固定(電機定子兩端安裝在軸承孔上,因此定子可以旋轉）,鎖閉滾輪安裝在鎖閉支架上,并且滾輪與鎖桿接觸。

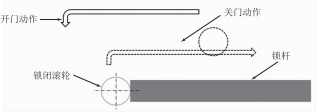

關門過程中,絲桿(與電機轉子相連接）逆時針轉動,帶動門頁往關門方向(如圖5所示,為向右的箭頭）運動,此時電機定子雖然有向順時針方向轉動的趨勢,但鎖閉滾輪與鎖桿接觸,阻止了電機外殼轉動,滾輪在鎖桿的接觸面上純滾動,此時,門頁正常關門。

圖5關門過程示意圖

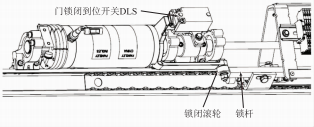

如圖6所示,當門頁關閉到位時,這時絲桿雖然有繼續逆時針轉動的趨勢,但由于門頁已經移動到位,不能再繼續移動,故絲桿不能再繼續轉動,即門已經關閉到位(并通過門關閉到位開關檢測確定）。如果此時電機定子也不能轉動,那么電機將會因持續堵轉而燒毀。然而,通過巧妙的機械結構設計,使得鎖閉滾輪正好滾動到鎖桿的末端,由此鎖桿不再阻擋電機定子的轉動,因此電機定子順時針轉動(滾輪沿著鎖桿端面滾動）一定角度后停止。此時,鎖閉滾輪正好抵住鎖桿端部,從而實現門頁的鎖閉(門頁不能打開,即向左移動）,同時,預先設計的門鎖閉到位開關也被觸發,說明已經鎖閉到位,從而電機斷電不再繼續轉動,如圖7所示。

圖6門關到位

圖7門鎖到位

而開門時,電機的動作過程正好與關門相反。這樣,整個鎖閉系統的實現就最大限度地巧妙利用了電機的轉動原理,結構簡單高效,不需要再單獨設計鎖閉裝置和附加的解鎖動力源,大大提高了整個車門系統的可靠性,也降低了成本。4.5檢測系統

車門的開啟和關閉是由作為核心部件的承載驅動機構實現的,而車門是否已經關到位、鎖閉系統是否已經鎖到位、列車是否可以啟動等,這些關系到乘客的安全和列車的正常運行,因此必須有一套設計合理、功能可靠的傳感器組成的檢測系統時刻對車門的狀態進行監控,并通過車門控制單元EDCU將車門的實時狀態發送給列車控制系統TCMS。為了實現這一功能,在承載驅動機構的中間位置以及電機鎖閉位置,分別裝有一個車門關閉到位開關DCS(圖8）和車門鎖閉到位開關DSS(圖7）。

圖8車門關閉到位開關DCS

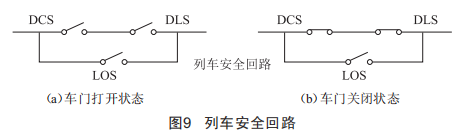

每個開關都有兩對觸點,分別為一個常開觸點(LN）和一個常閉觸點(LC）,它們在物理上是相互連接的,但單獨供電。一個觸點用于傳送信號給列車回路,另一個用于門的內部控制。LN觸點用于"門已關閉并鎖定"安全回路,LC觸點用于車門控制單元EDCU對車門位置狀態的判斷和確認。如圖9所示,當車門關閉時,首先觸發門關閉到位開關,以表明門頁已經處于完全關閉位置,然后門鎖閉到位開關被安裝在電機定子上的鎖閉支架觸發,表明車門已經完全鎖閉。這時,這2個串聯連接的開關接通列車上的安全回路,列車才滿足允許啟動的條件,只要有任意一個開關沒有被觸發,列車都無法啟動。

4.6車門隔離

當個別車門出現故障而不能正常開關門時,列車安全回路將不能正常接通,列車將無法啟動。為了保證車輛的正常運行(可用性）,在承載驅動機構上特別設計了一個隔離開關SNS,門頁上設計有隔離裝置,通過四方鑰匙順時針旋轉90°,鎖舌將向上伸出,進而觸發這個開關,如圖10所示。

當門頁出現故障而不能自動關門時,需要人工手動將門關閉和鎖閉,才能進行隔離操作。隔離后,被隔離的門將一直處于關閉狀態,不再進行開門,此時列車安全回路將通過隔離開關接通(圖9）,從而列車可以繼續運行,直到運營結束回車庫后再進行故障排除。

5內藏門承載驅動機構的發展趨勢

隨著國內地鐵建設快速發展及地鐵車輛設計日趨成熟,未來車門的承載驅動機構將要求可靠性、安全性更高,全壽命周期成本(SCC）更低,并向著免潤滑、免維護、輕量化方向發展。近年來,各大地鐵運營公司提出了車門健康管理(也有稱作"智能運維"）,要求車門系統,特別是承載驅動機構具有故障提前預警的功能,能及時向運營維護人員發送偵測到的車門即將發生的故障信息,以達到提前預防、提前維護的要求,從而進一步提高整個系統的可靠性和可維護性。

6結語

本文介紹了地鐵內藏門的基本原理、功能和結構,重點分析了承載驅動機構的結構設計和工作原理,通過分析和對比,為以后的技術設計和優化改進提供了初步的方向和思路。
