引言

藥品對環境的溫濕度要求很高,無論中藥還是西藥,儲存不當會導致藥效降低以及微生物的滋生等,使藥品質量發生變化。

而藥品質量與人們的生活息息相關,關系到患者的生命安全,所以藥品保存環境尤為重要。藥品貯存的冷庫、陰涼庫主要用來冷藏在常溫條件下無法保質的各類醫藥產品,在低溫冷藏的條件下使藥品延緩失效或者降解的時限,從而保證藥品的質量和患者的用藥安全。

1法規對藥品冷庫的要求

《藥品生產質量管理規范（2010年修訂）》第五十八條提到:倉儲區應當能夠滿足物料或產品的儲存條件（如溫濕度、避光）和安全貯存的要求,對于濕度并沒有做出明確規定:2015版《中國藥典》第四部第二十一條規定:陰涼處不超過20℃,冷處2～10℃,常溫10～30℃,對濕度也沒有規定。但是,在2016年修改發布的GSP,即《藥品經營質量管理規范》中,第八十三條明確規定:儲存藥品相對濕度為35%～75%。

雖然GMP對相對濕度沒有具體規定,但是一般藥品生產企業還是參考《藥品經營質量管理規范》標準,對于所設計的冷庫、陰涼庫等,相對濕度均要求控制在35%～75%。

2在冷庫相對濕度控制中易出現的問題

相對濕度的下限一般只需要通過加濕就可以控制,但控制相對濕度的上限需要除濕,為此通常在冷庫中額外設置了除濕機,用來控制冷庫中的相對濕度。

這種方法對于陰涼庫的除濕效果尚可,然而貯存藥品的2～8℃冷庫尚屬于高溫冷庫,在這個狀態下除濕機的除濕能力已經大打折扣,如果是低溫冷庫（一10～一20℃）或者超低溫冷庫（一20℃以下）,除濕機的除濕效果就更差了。特別是在夏季悶熱天氣,多數低溫冷庫的相對濕度往往超出上限要求,難以保證濕度持續地控制在規定范圍內,不符合GSP對藥品倉庫需要有歷史環境監控?cái)?shù)據的要求,無法確保藥品的質量。為此,有些企業采用了轉輪除濕的方式,但是這大幅度提高了投資成本和運行成本。

一般來說,在藥企冷庫中,貯存的物料都是密閉保存的,不會在貯存的過程中產濕,實際上濕度的波動完全是由環境的濕度變化、人員進出所導致的。

對此,筆者從工業化設計的角度,提出了以下兩種降低相對濕度的方案,可以經濟、有效、穩定地將相對濕度控制在允許范圍內。

3冷庫相對濕度的控制方案

3.1通過降低蒸發器的溫度進行除濕

這種除濕方法的原理是,通過等濕升溫能夠降低空氣的相對濕度,將出風溫度降低一點（也就是將機器露點控制得低一點）,然后再通過升溫來降低相對濕度,就能夠降低倉庫內的相對濕度。如果機器露點能夠達到一1.73℃,再加熱至2℃,其相對濕度就能夠低于75%。

為此,可以根據倉庫內的相對濕度參數,通過變頻制冷機來調節蒸發器的溫度。如果冷庫內的相對濕度符合設計要求,蒸發器的溫度只需要滿足溫度的控制要求即可,否則采用濕度優先的原則。

當冷庫內的相對濕度接近于上限,或者已經超過了上限時,就通過變頻制冷機來獲得較低的出風溫度,然后再通過加熱升溫來降低相對濕度,同時將溫度和濕度都控制在規定的范圍之內。

這種控制方案不論冷庫是否在潔凈區域內都能夠使用,因?yàn)榭刂七^(guò)程基本不會影響冷庫內氣流對外的壓力,不會對潔凈區造成污染。

3.2向冷庫內注入干燥的壓縮空氣

制藥企業一般都會使用到壓縮空氣,并要求壓力在0.8MPa時,其露點溫度為一40℃。如果將其換算到常壓時的露點,那就是在一60℃的狀態了,此時壓縮空氣的相對濕度在0.2%左右。

設想當冷庫受外界的影響,其相對濕度接近或超過75%的時候,通過注入一60℃露點的壓縮空氣,此時冷庫內的溫度將會上升,迫使制冷壓縮機啟動。另一方面,注入的壓縮空氣相對濕度接近于零,其與冷庫內的原有空氣混合后又降低了冷庫內的相對濕度。同時,注入壓縮空氣后,冷庫對外產生微正壓,驅使一部分冷庫內的空氣通過縫隙擴散出去,阻礙了室外濕空氣的進入。

不過,這種控制方案不適用于設置在潔凈區域內的冷庫,因?yàn)樵诮档蛶?kù)內相對濕度的同時,會有部分空氣排向周邊的區域,會對外圍潔凈區的壓差產生一定影響。但是這種方案的最大優點是固定資產的投入極少,后續的運行成本也相對較低,控制也比較簡單。

3.3設施流程

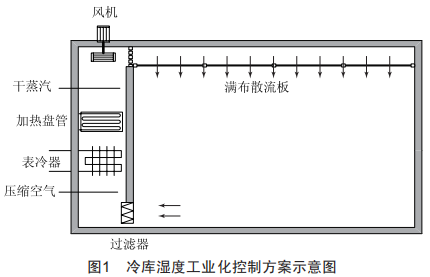

上述兩種方案的流程示意,可以用同一張圖顯示出來,如圖1所示。如果對冷庫有凈化級別的要求,可以選擇在出風面設置高效過濾器。

4結語

控制室內相對濕度的方法是多種多樣的,然而要控制冷庫中濕度上限的有效辦法并不多,特別是對于低溫冷庫難度更大。雖然采用轉輪除濕的方式確實能夠有效控制冷庫濕度,但是該方法的設備前期投資較大,后續的運行成本也非常高。而筆者本文提出的上述兩種濕度控制方案的投資成本不高,控制也相對簡單,不僅適用于新設計的冷庫,還適用于已使用的冷庫改造。
