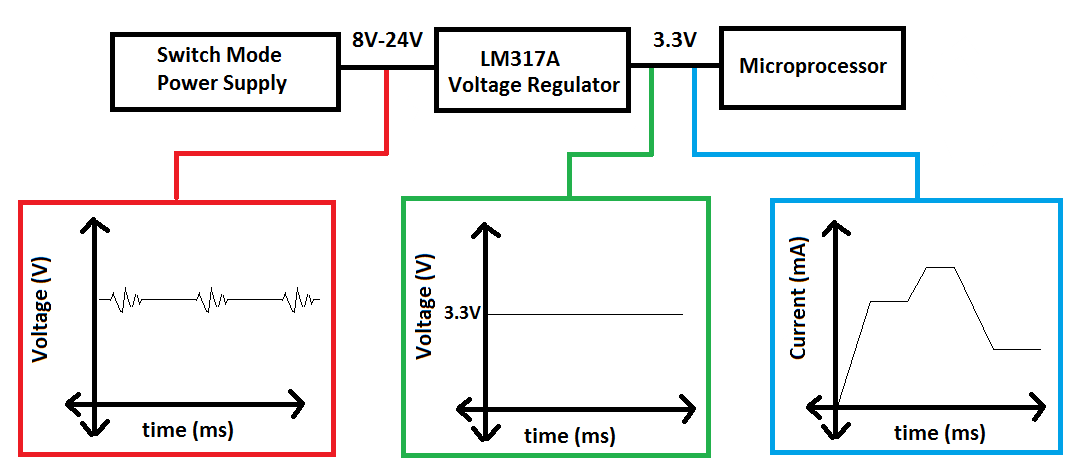

我們肯定希望我們使用的微處理器始終保持最佳性能，想象一下，我們的微處理器的電源由一個開關模式電源和一個線性穩壓器組成，這使得功耗最小。該系統的框圖如下圖 1 所示。

圖 1：微處理器電源。

由于微處理器的不同處理需求，電流的快速增加和減少不斷發生。此外，開關電源輸出端的電壓紋波和瞬態電壓會導致線性穩壓器輸入端的電壓變化。此外，輸出電壓可能會因穩壓器內部參考電壓的偏差而發生變化。

線性穩壓器使用在其線性區域內運行的晶體管或 FET,從應用的輸入電壓中減去超額的電壓，產生經過調節的輸出電壓。所謂壓降電壓，是指穩壓器將輸出電壓維持在其額定值上下 100mV 之內所需的輸入電壓與輸出電壓差額的最小值。正輸出電壓的 LDO(低壓降)穩壓器通常使用功率晶體管(也稱為傳遞設備)作為 PNP.這種晶體管允許飽和，所以穩壓器可以有一個非常低的壓降電壓，通常為 200mV 左右;與之相比，使用 NPN 復合電源晶體管的傳統線性穩壓器的壓降為 2V 左右。負輸出 LDO 使用 NPN 作為它的傳遞設備，其運行模式與正輸出 LDO 的 PNP設備類似。

現在，假設我們正在使用一個線性穩壓器，其線路穩壓的最大規格值為 0.07%/V，負載穩壓為 1.5%，參考電壓偏差為 4%。該穩壓器的輸出電壓偏差可高達 219 mV，而 TI 的LM317A的輸出電壓偏差僅為 54.8 mV，如表 1 所示。

表 1：TI 的LM317A與典型線性穩壓器輸出精度的對比。

注：用于確定 ΔV OUT的條件為 8V ≤ V IN ≤ 24V、10 mA ≤ I OUT ≤ 1.5A、T J = 25°C 和 V OUT,nominal = 3.3V。

LM317A可調三端正電壓調節器能夠在1.25-37-V輸出范圍內提供超過1.5 A的電流，并提供1%的輸出電壓精度。線路調節和負載調節都可以通過以下方式更好地實現：。LM317A裝置比標準的固定調節器更適用。
LM317A提供全過載保護，如過電流、熱過載保護和安全區域保護。所有過載保護電路保持不變。即使調整端子斷開，也能完全工作。
通常，不需要電容器，除非設備位于距離輸入濾波器電容器超過6英寸的位置，在這種情況下，需要輸入旁路?？商砑涌蛇x的輸出電容器，以改善瞬態響應和穩定性。可以用陶瓷和適當?shù)?/span>ESR替代?？梢岳@過調節端子，以達到標準三端調節器無法達到的極高紋波抑制比。
因為LM317A調節器是浮動的，只檢測輸入到輸出的差分電壓，所以只要不超過最大輸入到輸出的差分，就可以調節幾百伏的電源。超過最大輸入輸出差將導致輸出短路，通過在調整引腳和輸出之間連接固定電阻器，LM317A也可用作精密電流調節器。

典型的微處理器需要3.3V 的 V CC和 3.6V的最大 V CC。考慮到這些規格，微處理器的輸入電壓最高可達 3.52V。在微處理器停止工作之前，這僅留下 80mV 的裕量，這在考慮電阻容差值時是不夠的。

對于穩壓器而言，準確保持輸出電壓的能力極為重要。在為給定應用選擇線性穩壓器時，必須仔細檢查三個數據表規范以確保輸出電壓穩定性：負載調節、線路調節和參考電壓精度。

1.線路調節

該規范用于衡量穩壓器在輸入電壓變化時保持恒定輸出電壓的能力。線路調節的單位以 %/V 表示，該值表示輸出電壓相對于輸入電壓變化的百分比變化。計算百分比線調節的公式如下：

2.負載調節

該規范用于測量電壓調節器在負載變化的情況下保持恒定輸出電壓的能力。負載調節率通常以百分比形式表示，由以下等式定義：

3、參考電壓精度

該規范顯示了內部參考電壓從器件到器件的偏差。參考電壓不能有很大偏差很重要，因為它保持恒定的能力說明了調節器能夠準確地輸出所需電壓的程度。以下等式用于計算參考電壓準確度百分比：
