LED 技術為各種大功率照明應用打開了大門。圖 1中的電路可以讓我們知道交流電源何時可用。從交流線路驅動功率 LED 需要轉換器或類似裝置。在該電路中，無源IC極大地簡化了整體設計。我們還可以簡化電路以使用直流電源運行，這樣我們就可以使用汽車電池在夜間提供照明。

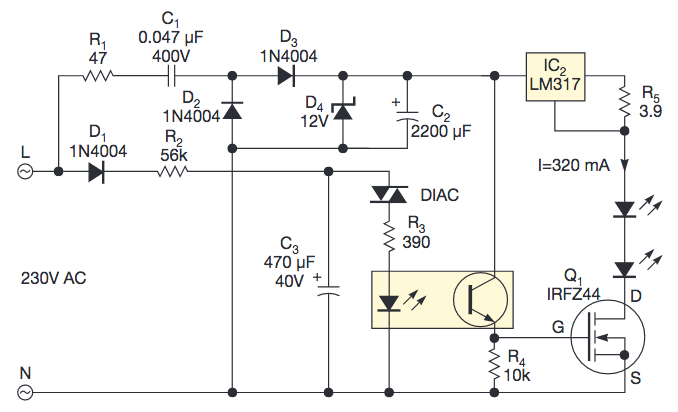

圖 1該電路使用一個簡單的 DIAC 弛張振蕩器，它激活一個恒流開關電路。

該設計包括一個浪涌限制電阻器 R 1；具有濾波電容器的半波整流器，包括D 2、D 3、D 4和C 2；一個張弛振蕩器；和兩個大功率LED。由于該電路以恒定電流驅動 LED，因此我們可以使用任何 LED 顏色來適應這種情況。

該電路使用一個簡單的 DIAC（二極管交流電）張弛振蕩器，它激活一個由 IC 2和 Q 1組成的恒流開關電路。當電容器 C 3從電源電壓通過二極管 D 1和電阻器 R 2充電時，DIAC 開啟。市電經過若干個半周期后，C 3上的電壓超過了 DIAC 的擊穿電壓，DIAC 導通，C 3通過 R 3和光耦合器 IC 1放電。光耦合器激活恒流開關電路，導致 LED 發出短暫而強烈的閃光。

高壓電容器 C 1是無源降壓器的一部分，用于限制從電源線汲取的電流，如下式所示：

一個 47Ω 金屬氧化物電阻器 R 1用作浪涌電流限制器。由于 LED 需要大量能量，因此使用小值電容式滴管直接驅動 LED 是不可行的。取而代之的是，該電路使用一個 2200-μF 電容器 C 2來收集和存儲來自閃光之間電源線的能量。齊納二極管 D 4將電容器電壓限制在 12V。

最簡單的恒流方法是使用可調線性穩壓器，例如凌力爾特公司的 LM317。調節器在串聯電阻器 R 5上保持 1.25V 的電壓。1.25V 是穩壓器的參考電壓。因此，我們可以使用以下公式確定負載電流：I LED =1.25/R 5。有效電流限制為 320 mA，足以產生強烈的閃光。

LM317是應用最為廣泛的電源集成電路之一，它不僅具有固定式三端穩壓電路的最簡單形式，又具備輸出電壓可調的特點。此外，還具有調壓范圍寬、穩壓性能好、噪聲低、紋波抑制比高等優點。lm317是可調節3端正電壓穩壓器，在輸出電壓范圍1.2伏到37伏時能夠提供超過1.5安的電流，此穩壓器非常易于使用。

LM317內置有過載保護，安全區保護等多種保護電路，因?yàn)?17屬于線性調壓芯片，所以在芯片內部主要的原件為晶體管。并通過最后一級的調整管跨接在輸入與輸出端，通過控制調整管的導通程度來調整最終的輸出電壓。由芯片內部結構框圖能夠看出最右邊跨接在輸入輸出引腳之間的記為調整管。LM317的參數如下。它的工作原理相當于串聯穩壓電路，通過調整內部開關管的導通程度或者等效電阻來調整輸出電壓，

需要注意的是，該電路與交流電源沒有電流隔離。因此，大多數節點都處于電源電位，因此很危險。除非我們有處理高壓電路的經驗，否則不應構建此電路。
