引言

張家口熱電廠1號發電機為哈爾濱電機廠生產的0FsN-300-2型汽輪發電機,額定電壓20kV,額定電流10190A,額定功率300MW,額定轉速3000r/min,頻率50Hz,冷卻方式為水-氫-氫,F級絕緣,生產日期為2008年12月,于2009年12月投產。定子鐵芯由高導磁、低比損耗的無取向冷扎硅鋼板沖制的扇形片疊壓而成,每張沖片的兩面均涂絕緣漆處理過。鐵芯通過18根定位筋固定在機座上,兩端通過無磁性壓指及壓圈緊固成整體,以確保壓緊鐵芯。鐵芯沿軸向分成64段,每段鐵芯間形成約8mm的徑向通風溝。定子端部邊段鐵芯長約40mm,且在齒部呈階梯型,以增加漏磁阻,避免軸向磁通在齒端過于集中。同時在兩端壓圈外側用特制的銅屏蔽板覆蓋,以減小端部鐵芯的損耗和發熱量,滿足發電機進相運行要求。

1故障排查

2017年12月27日,1號發電機運行中發變組保護A柜(南瑞繼保RCs-985A）、B柜(國電南自DGT-801B）定子接地保護同時動作跳閘,廠用電源切換至啟備變,1號機組解列停機。從動作數據看,相電壓UA=37.87V,明顯低于正常值57.74V,同時保護A、B屏發電機中性點電壓UN=36.15V均大于定子接地靈敏段定值25V,因此初步判斷故障相為A相。

(1）立即組織對發電機機端PT進行直阻、絕緣、空載電流、交流耐壓試驗檢查,未發現異常。

(2）拆開發電機出口及中性點軟連接,使用5000V兆歐表對發電機封閉母線、主變低壓側、高廠變高壓側、勵磁變一次回路加壓進行絕緣試驗,絕緣電阻為5000MΩ,排除發電機外部故障。

(3）使用發電機水內冷專用兆歐表對發電機定子繞組加壓2500V進行絕緣試驗,未發現異常。

(4）使用直流高壓發生器(型號ZKZN-60kV/200mA）對發電機定子繞組進行直流耐壓及泄漏電流試驗,如表1所示,B、C相合格,A相升壓至13.5kV時放電,判斷為發電機A相故障。

(5）發電機退氫并拆除汽側、勵側上端蓋及內端蓋后,對發電機A相進行直流電壓沖擊試驗,發電機汽側接近12點鐘方向有放電現象,如圖1所示,判斷此處為故障點。

2檢查結果

(1）發電機抽轉子解體后檢查發現,汽側12點鐘方向定子#34和#35槽的汽端邊段鐵芯存在松動和斷齒現象,#34、#35槽鐵芯未退槽楔前如圖2所示。

表1發電機定子繞組直流耐壓及泄漏電流試驗

圖1試驗中發電機汽側12點鐘方向故障點放電

圖2#34、#35槽鐵芯未退槽楔前

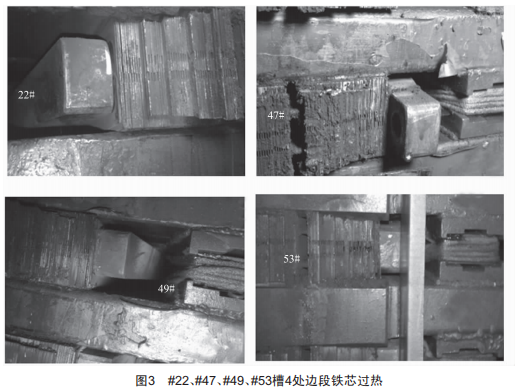

(2）發電機汽側另有#22、#47、#49、#53槽4處汽端邊段鐵芯有過熱、松動現象,如圖3所示。

(3）發電機勵側11點鐘方向發現一條引線壓板夾件螺栓松動,如圖4所示。

(4）拆除故障#35槽上層線棒后檢查發現,#35槽上層線棒與汽側#35槽邊段鐵芯接觸面處絕緣磨損,導致線棒擊穿接地,如圖5所示。

3原因分析

汽輪發電機定子線圈接地主要原因是由于定子邊端鐵芯疊片松動所致。發電機運行中定子鐵芯承受溫度變化的熱應力、電磁轉矩和雙倍頻率的橢圓震動。在端部鐵芯齒上,由于漏磁的軸向拉力,引起軸向震動。

鐵芯震動還會損壞疊片絕緣:鐵芯局部過熱會使疊片絕緣過早老化:由于其他零件進入氣隙,磨壞鐵芯內圓,均會引起疊片的片間短路。片間絕緣損壞后,致使端部鐵芯的渦流損耗進一步增加,使齒部溫升更高,當達到一定程度時,鐵芯片間絕緣將全部損壞,最后造成片間燒熔短路,甚至燒壞相鄰線棒的絕緣。

有的鐵芯在運行一段時間后,鐵芯齒部松動,甚至端部鐵芯的齒部折斷。鐵芯震動和齒部折斷,碎片在交變電磁力和通風作用下,可能會飛起打壞絕緣或被夾在鐵芯齒部與線棒之間上下震動,將定子線棒鋸出一道窄槽,最終將線圈絕緣磨損而接地。

一般說來,鐵芯損壞和發電機設計,特別是與鐵芯制造有關。

4現場處理措施

針對上訴分析,采取以下一些現場處理措施:

（1）更換磨損的#35槽上層線棒。

（2）對#35槽邊段鐵芯斷齒的處理:拆除相鄰#34槽上層線棒,經絕緣檢測、預防性耐壓試驗、水管保壓試驗合格:對斷齒處進行打磨、電腐蝕,將沖片翻開插云母片,做一個絕緣"假齒"鑲嵌在斷齒部位,利用槽楔將其固定,以防脫落。

（3）對#22、#47、#49、#53槽等汽端邊段鐵芯松動處進行電腐蝕、插云母片處理。邊端鐵芯鐵損試驗合格后涂黏結漆。

（4）使用鐵芯拉伸專用工具對發電機汽、勵兩端鐵芯定位筋螺母,按照規范進行拉伸處理,液壓拉伸工具壓力為80MPa。

對鐵芯處理結果,用鐵損試驗進行驗證?，F(xiàn)場鐵損試驗使用6kV電源,設計值為磁通密度1.4T,齒最大溫升不應超過25℃,齒間最大溫差不超過15℃,使用紅外熱成像儀實時觀測鐵芯溫升,以保證過熱點不遺漏,有效防止鐵芯過熱事故的發生。其中,#35槽邊段鐵芯處理后,經50min鐵損試驗,測量最高溫度為34.3℃,溫升11.3℃,處理合格。在鐵損試驗過程中發現,#7、#11、#14、#18、#22、#25、#27、#29、#30、#31、#33、#35、#47、#49、#50、#53共16處鐵芯超溫,經對上述位置鐵芯進行插云母片處理后,鐵損試驗檢測無過熱現象,然后在鐵芯表面噴漆,以便在下次檢修時檢查鐵芯是否發生接觸腐蝕現象。發電機穿轉子前最后一次鐵損試驗時間50min,計算鐵芯單位重量鐵損1.29W/kg,小于哈爾濱電機廠提供的參考值2.39W/kg,測試數據合格。

#35槽邊段鐵芯處理前后對比如圖6所示。

圖6#35槽邊段鐵芯處理前后對比

5結論

（1）對300MW發電機進行鐵損試驗,磁通密度1.4T,時間45min?，F(xiàn)場試驗時,勵磁線圈端電壓為6210v,測量線圈端電壓591v,勵磁線圈電流248.2A,經計算試驗磁通密度實際值為1.244T,這種情況下,增加試驗時間同樣可以滿足要求。

(2）為保障鐵損試驗的磁通密度,本次試驗采用6kv廠用電電源,勵磁線圈兩端分別接至6kv試驗電源開關的A、C兩相上,這種接線試驗必然在合閘瞬間產生較大的勵磁涌流和負序電流,其中勵磁涌流可能會達到勵磁線圈工作電流的10倍,所以要合理整定6kv試驗電源開關的速斷及過流保護定值,同時要核算是否對6kv廠用電進線電源產生影響并合理修訂相應保護值。

(3）故障處理的每一步結果必須嚴格按照電業規程相關規定進行試驗驗證合格,不得漏項、甩項。

(4）注意觀察運行中溫度變化的影響,采取應對措施。發電機晝夜負荷不均勻,有功負荷、無功負荷變化較大,會導致鐵芯溫度變化,從而使硅鋼片間夾緊力產生松緊變化,長期反復會使定子鐵芯周期性熱脹冷縮,容易引起鐵芯齒部松動,在電磁力作用下產生震動和噪聲。

(5）發電機在夜間或節假日經常進相運行,定子端部邊段鐵芯軸向漏磁通增大,引起邊段鐵芯溫度升高,在電磁力作用下易引起疊片震動,可能導致齒部邊緣硅鋼片存在折斷隱患,運行人員要有效控制發電機,盡量減少進相運行。
