引言

沃爾沃EC480D挖掘機電控系統模擬實訓臺由沃爾沃原裝配電箱、VECU、EECU、IECU、ECC、控制鍵盤和輔助裝置電路等構成,還包括面板及全車電路總成等,實驗面板安裝在臺架上,電路總成按照實際聯接關系分別安裝在面板上。該模擬器將整車電路綜合到臺架上進行研究學習,不僅操作方便、透明直觀,而且易于設置故障,方便電路檢測,更加貼切實際。在實際教學中可幫助學生認識全車電氣線路工作走向,分析電路及相關電氣設備工作原理,檢測和排除常見的挖掘機電路故障。在教學過程中,根據車輛常見故障和學生學情設置教學典型故障,幫助學生理解整車控制邏輯關系,培養故障診斷思路。

本文以沃爾沃480D挖掘機無法啟動為例進行教學典型故障設置與診斷。

1沃爾沃480D挖掘機啟動電路圖分析

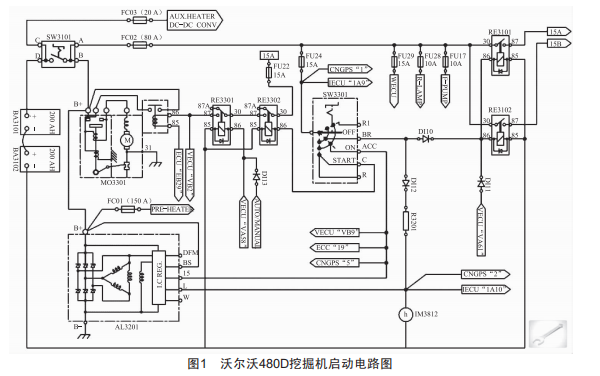

沃爾沃480D挖掘機啟動電路如圖1所示。圖中主要元件有:電源開關sw3101,鑰匙開關sw3301,主繼電器RE3101和RE3102,啟動繼電器RE3302,啟動鎖定繼電器RE3301,啟動馬達Mo3301,發電機AL320l,車輛電子控制單元VECU,發動機控制單元EECU。

鑰匙開關sw330l有"off""on"和"start"3個檔位。閉合sw3l0l電源開關,當鑰匙開關在"off"檔時,發動機整車無電:當鑰匙開關在"on"檔時,主繼電器RE3l0l和RE3l02得電吸合,電流經sw3l0l、FC02、RE3l0l、FU22到RE3302的30端子,另一路電流經過sw3l0l、FC02、FU24、sw330l到達VECU的VB9端子:當鑰匙開關在"start"檔位時,啟動繼電器RE3302得電吸合,經過sw3l0l、FC02、RE3l0l、FU22到RE3302的30端子電流到達RE330l的30端子,當VECU的VA58端子滿足條件輸出高電位時,RE330l得電吸合,同時EECU的EB29接地,Mo330l得電啟動。

2挖掘機無法啟動的教學案例設置與診斷

沃爾沃480D挖掘機無法啟動而其他照明等正常,可排除sw3l0l、FC02、RE3l02元件故障,其余相關元件主要有RE3l0l、FU22、RE3302、RE330l和Mo330l,相關的控制啟動條件包括VECU"VB9"端子、VECU"EA58"端子、VECU"VB2"端子和EECU"EB29"端子的電位狀態。

2.1故障設置點:FU22

2.l.l故障分析

FU22保險絲由主繼電器RE3101供電,為繼電器RE3302和RE3301、Mo3301供電,當保險絲FU22發生故障時,啟動馬達無法得電,發動機無法啟動。

2.1.2故障檢測與排除

打開配電箱,鑰匙開關在"on"檔,檢查主繼電器RE3101和啟動繼電器RE3301是否吸合,若主繼電器RE3101正常吸合,啟動繼電器RE3301,則需檢查相關元件FU22。用萬用表檢查FU22,不正常,更換后故障排除。

2.1.3故障考核要點

（1）挖掘機基本電路:（2）基本元件的檢測。

2.2故障設置點:VECU"VB9"斷路

2.2.1故障分析

(VCU"(B9"端子和鑰匙開關key-"ACC"相連,發動機啟動時,如果(VCU"(B9"斷線,(VCU將接收不到鑰匙開關信號。

2.2.2故障檢測與排除

打開配電盒,鑰匙開關放在start"檔,檢查RV3301電磁閥是否吸合,如果電磁閥未正常吸合,則需檢查相關元件繼電器RV3101、FU22、繼電器RV3302和(VCU"(A58"的電壓值。

用萬用表檢查FU22,正常。鑰匙開關放在on"檔,檢查繼電器RV3101正常吸合。鑰匙開關放在start"檔,檢查繼電器RV3302正常吸合:用跳線盒檢查(VCU"(A58"電壓值,電壓值應為低電位。檢查安全鎖定桿處于水平位置,檢測(VCU"(B9"電壓值為低電壓,確定(VCU"(A58"得電條件不滿足。

檢查(VCU"(B9"端子和鑰匙開關key-"ACC"連線,發現斷路,重新連接后,故障排除。

2.2.3故障考核要點

(1）挖掘機啟動的邏輯關系:(2）繼電器RV3301得電條件。

2.3故障設置點:VECU"VB2"斷路

2.3.1故障分析

(VCU"(B2"端子為RV3301正常吸合反饋線,當RV3101正常吸合后,(VCU"(B2"端子為高電壓,通過CAN線傳輸信息后,VVCU"VB29"搭鐵,線圈吸合,電流通過sw3101、B＋端子、線圈至Mo3301,發動機啟動。

2.3.2故障檢測與排除

打開配電盒,鑰匙開關在"start"檔,檢查RV3301電磁閥是否吸合,如果電磁閥正常吸合,則需檢查相關元件Mo3301和VVCU"VB29"的電壓值。

鑰匙開關在"start"檔,用跳線盒檢查VVCU"VB29"電壓值,電壓值應為高電位。用跳線盒檢查,(VCU"(B2"端子應為高電位,檢查(VCU"(B2"反饋線連線,發現斷路,重新連接后,故障排除。

2.3.3故障考核要點

(1）挖掘機啟動的邏輯關系:(2）Mo3301得電條件。

3結語

沃爾沃挖掘機電控系統模擬實訓臺通過設置挖掘機常見電路故障,可滿足故障檢測和排除的教學要求。本文以挖掘機無法啟動為例,分析了挖掘機啟動條件和邏輯關系,不僅增強了學生對整車控制邏輯關系的理解,又培養了學生故障診斷思路,對于實訓臺教學具有很好的借鑒意義。
