引言

地鐵BAS系統是地鐵機電設備的自動化監控管理系統?，F(xiàn)階段大部分高職院校城軌機電專業的地鐵BAS系統課程授課過程中存在教學情境缺乏、教學體驗差、實訓操作場地受限、實訓操作設備耗材成本較高、重復利用率低等情況。本文結合地鐵BAS系統檢修崗位技能要求,開發設計了一種基于Niagara軟件平臺的地鐵BAS實訓系統,使學生能使用主機對軟件場景進行編程控制與接收反饋,對培養學生的動手實踐能力具有十分重要的意義。

1系統總體設計方案

本系統以集中管理、分散控制為設計思想,基于Niagara軟件平臺,設計了3層分布式地鐵BAS實訓系統,分為現場層、控制層和管理層?，F(xiàn)場層為各類開關、傳感器、閥門、風機、工作照明、廣告照明、出入口照明等設備:控制層主要是空調送回風控制PLC及照明控制PLC:管理層由網絡控制器、網絡交換機、Niagara工控機及編程電腦組成。系統的總體架構設計如圖1所示。

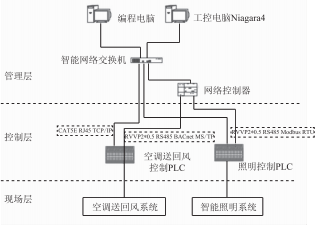

圖1系統網絡結構拓?fù)鋱D

其中,編程電腦通過網線直連PLC控制器進行在線編程,PLC控制模塊通過硬線與最底層的各類傳感器、閥門、照明等設備進行連接,完成PLC與現場設備的聯動調試工作,PLC控制器基于RS485通信接口配置BACnetMS/TP協議或ModbusRTU協議,與網絡控制器聯網實現數據交換,網絡控制器與Niagara工控機通過交換機相連,完成系統智能化集成管理。

2系統具體設計與實現

2.1硬件設計

本系統硬件主要由空調送回風系統和照明系統等現場設備、PLC、網絡控制器、網絡交換機、Niagara工控電腦、編程電腦組成。主要設備要求如下:

2.1.1PLC

選用SIEMENSS7-400系列產品,不要求冗余配置,采用模塊化結構,包括CPU、電源、通信、I/o和底板等部件。PLC的CPU處理I/o的最大能力應為實際I/o總點數4倍以上,數字量不少于64K,模擬量不少于4K,能夠提供10M/100M以太網接口以及符合國際和國家標準的各類現場總線接口,滿足網絡通信及PLC與現場設備通信的要求。

2.1.2智能交換機

采用工業以太網交換機,交換機端口數量應滿足要求,要求至少提供2個單模光口,4個以太網電口,速率不小于100Mbps。

2.1.3網絡控制器

采用JACE8000,直接與PLC控制器通信獲取現場設備狀態信息,并與Niagara上位機工作站通信,以便Niagara工控機通過獲取Jace網絡控制器工作的數據信息間接讀取PLC控制器監控點位的實時狀態。

2.1.4Niagara工控機

Niagara是Tridium公司所研發的設計用于解決設備連接應用的軟件框架平臺技術。Niagara工控機作為上位機,具備服務器功能,可以實現采集網絡控制器數據和對網絡控制器發出控制指令,從而實現對遠程設備的實時監控。

2.2PLC控制與組態編程的實現

以下以空調送回風監控子系統為例,闡述系統的實現流程。

2.2.1PLC邏輯控制實現

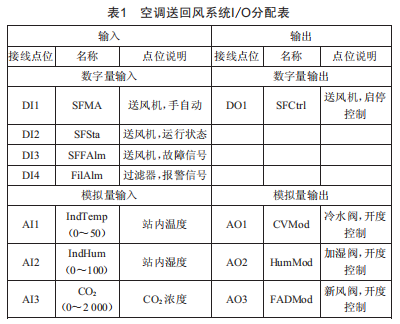

（1）建立空調送回風系統I/o分配表,如表1所示。

（2）根據控制需求,進行PLC邏輯控制編程。制冷模式冷水閥、加濕閥、新風閥控制要求:

通過PID調節,設定制冷模式的站內目標溫度、目標濕度、目標Co2濃度值,系統能根據實時溫度、濕度、Co2濃度值,對冷水閥、加濕閥、新風閥進行PID控制,實現實時溫度高于目標溫度、實時濕度低于目標濕度、實時Co2濃度比設定的目標Co2濃度大時,增加冷水閥、新風閥開度:實時溫度低于目標溫度、實時濕度高于目標濕度、Co2濃度比設定的目標Co2濃度小時,減少冷水閥、加濕閥、新風閥開度。

從以上的控制要求中可知,此控制邏輯需要用到設定目標值、采集實時值、閥門控制(開度調節）、PID算法這4個核心部分,PID控制算法的表達式如下:

式中,KP為比例增益:7l為積分時間常數:7D為微分時間常數:U(1）為控制量(控制器輸出）:e(1）為被控量和設定值的偏差。

冷水閥控制邏輯簡述如下:手動建"設定溫度"軟件點與PLC溫度采集輸入,利用已集成PID的核心算法組件,將PID算法組件的"kp/ki/kd/max"屬性分別設置為"0.5/50/l00/l00",其他按缺省設置即可。當送風機運行狀態"SFSta"為"oN/true"時,選擇輸出結果到冷水閥控制點"CVMod":否則,不輸出。

使用與建立冷水閥控制邏輯相同的方法,實現濕度自動調節的加濕閥PID調節控制邏輯和Co2濃度自動調節的新風閥PID調節控制邏輯。

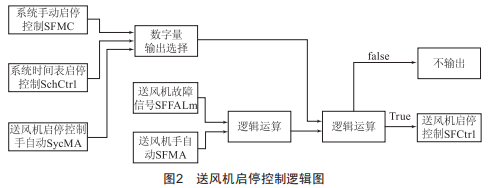

此外要求送風機在系統上可以根據時間表和系統手動分別進行控制,其控制邏輯如圖2所示,不再一一贅述。

2.2.2Niagara組態編程

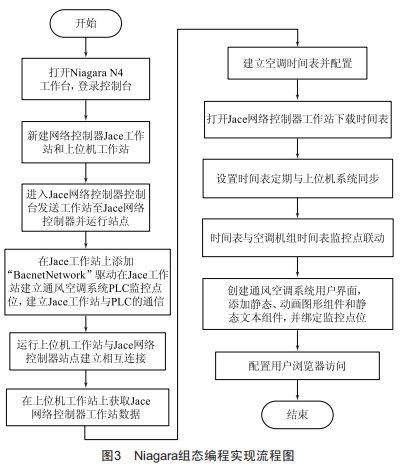

實現控制層PLC對現場層各設備的數據采集后,需要建立控制層與管理層的通信,Niagara上位機監控系統的建立實現流程如圖3所示。

3結語

本文建立了由現場層、控制層、管理層構成的3層分布式地鐵BAS實訓系統,控制層的功能主要由S7-400HPLC實現,完成現場數據的第一次處理和收集,將底層設備的數據集中和處理后供管理層使用。管理層的網絡控制器通過BACnetMS/TP協議或ModbusRTU協議添加驅動連接PLC,完成數據的第二次采集和處理,并將數據上傳給上位機工作站(服務站點）,上位機工作站提供用于人機交互的圖形接口,系統通過該接口向操作者顯示設備狀態信息、運行信息等。同時對遠程設備進行監視、設置、控制等。

通過聯動測試證明,所設計的BAS實訓系統能夠可靠、穩定運行,其投資小、結構簡單,可面向?qū)W員開展地鐵BAS系統檢修崗位技能培訓。
