引言

網絡日益成為人們生產生活的重要基礎,網絡安全已超出技術安全、系統保護的范疇,成為涉及政治、經濟、社會等各領域的綜合安全。電網是關系國計民生和國家能源安全的重要基礎設施,其生產運行高度依賴網絡和信息化,一旦外部攻擊突破安全防護體系,將威脅電力系統安全,造成社會重大損失。

為貫徹落實公司本質安全工作要求,進一步規范信息系統遠程訪問端口的管理和使用,滿足業務需求和遠程維護需要,保障信息系統運行的可靠安全,國網信通部于2017年12月下發了《國網信通部關于進一步規范信息系統遠程訪問端口管理工作的通知》,并隨文下發《國家電網公司信息系統遠程訪問端口管理規范》《國家電網公司信息系統遠程訪問端口治理工作方案》,對網絡端口業務管理提出了明確要求。

目前公司網絡端口業務的管控依托紙質申請單,端口策略配置無自動化能力,信息系統端口全貌表缺失,迫切需要一套自動化、智能化的運維輔助工具。為提升國網安徽省電力有限公司本部網絡端口業務安全防護、運行維護、技術管理的精益化水平,本文對信息網絡端口業務的管控進行了分析研究。

1系統設計原則

1.1統一標準,整體設計

所有各項軟件開發工具和系統開發平臺應符合我國國家標準、信息產業部部頒標準、國家電網公司相關技術規范和要求。項目應遵循信息集中管理、統籌規劃、整體設計的方針,在系統實施過程中要體現"統一規劃、統一標準、統一選型、統一開發"的"四統一原則"。

1.2兼顧實效性和未來發展

根據調度管理最佳實踐,總結國內外先進企業建設經驗,結合國家電網公司發展目標和戰略規劃,在數據模型設計、管理體系構建時,考慮滿足目前安徽省電力有限公司開展業務需求的同時,設計能夠滿足未來管理需要的前瞻性模型。

1.3先進性

先進性除了體現在開發技術及使用規范上以外,針對本次項目更重要的是先進的架構設計。該設計架構對系統整體性能、數據共享、信息安全、及時通信等問題有更高要求。因此,應根據項目特點,設計出符合項目要求和技術發展趨勢的產品架構。

1.4實用性

在考慮先進性的同時,必須兼顧實用性,不能選擇只有先

進技術而沒有實用價值的產品。實施的系統所涵蓋的業務應用應符合公司實際業務需求,符合各個利益相關方的價值述求。

2系統總體設計

2.1技術架構

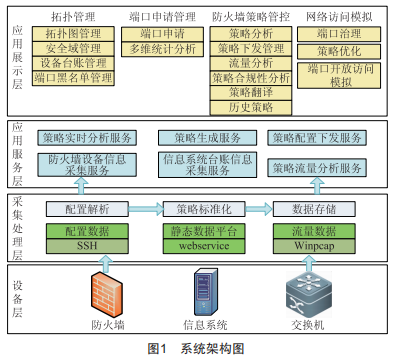

信息網絡端口管控工具,建立面向省信通信息網防火墻安全策略的優化平臺,實現對省信通信息網內所有不同位置、不同品牌防火墻設備的配置管理、策略分析、策略優化和策略翻譯等功能。系統采取多層分布式架構搭建,通過動態與靜態結合的方式,從策略自身靜態配置數據采集、策略動態實際使用情況分析和結合企業基礎訪問控制等方面,提供自動化的策略深度審計能力,并豐富、直觀地呈獻給管理人員,實現全網統一的視圖化安全管理。系統架構如圖1所示。

2.2部署架構

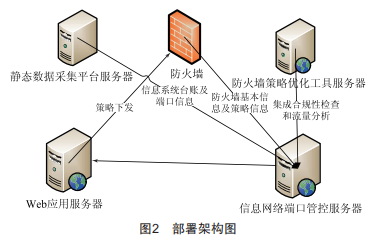

管控工具主要的數據來源主要包括3部分:（1）采集靜態數據平臺中的信息系統軟硬件信息和端口信息:（2）集成防火墻策略優化工具中的流量分析和合規性檢查等服務:（3）采集防火墻設備的臺賬信息、安全域信息和策略信息等。通過對上述所采集信息的整體利用形成系統拓?fù)鋱D,生成端口開通腳本,實現防火墻策略的自動生成并下發。系統部署架構如圖2所示。

2.3系統功能設計

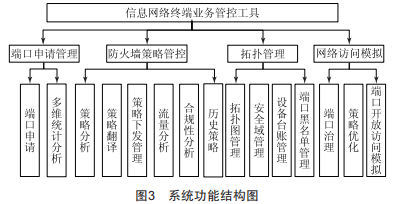

本項目主要涵蓋端口申請管理、防火墻策略管控、拓?fù)涔芾?、網絡訪問模擬等功能,以實現對信息終端端口的集中管控,系統功能結構如圖3所示,具體包括以下業務:

(1）端口申請管理:主要用于對端口業務中的策略開通、延續和關閉提供線上操作,具體包括端口申請和多維統計分析等功能。

(2）防火墻策略管控:主要包括對集成防火墻策略優化工具中的策略分析、策略翻譯、合規性分析和流量分析等功能,此外還包括策略下發管理等功能。其中合規性分析主要包含策略合規性分析和端口合規性分析兩部分。

(3）拓?fù)涔芾?主要包含拓?fù)涔芾?、安全域管理、設備臺賬管理和端口黑名單管理等功能。其中設備臺賬管理涵蓋防火墻設備信息管理和信息系統臺賬管理兩部分。其中信息系統臺賬管理通過采集靜態數據平臺中的軟硬件臺賬和端口信息,形成系統集成拓?fù)鋱D以及端口全貌表。

(4）網絡訪問模擬:主要包含端口治理、策略優化和端口開放訪問模擬。策略優化主要指對于已有的開放端口,綜合端口全貌表和防火墻策略解析結果模擬得出需開放端口的最優策略路徑,判斷現有防火墻策略是否存在冗余情況,提醒管理人員仔細排查。端口治理主要指通過結合端口全貌表和防火墻策略解析結果,分析現有信息系統端口的使用情況,對于某些已開放但未有服務的端口進行提醒。端口開放訪問模擬主要是指結合防火墻設備信息,通過選定源1P、目的1P、端口和防火墻,系統自動生成腳本語句,進行防火墻網絡訪問模擬,分析需進行操作的防火墻。

3結語

本文通過建設信息網絡端口管控工具,集成現有靜態數據采集平臺,獲取信息系統及設備臺賬、服務器端口啟用情況,建立信息系統端口全貌表,結合已有的防火墻策略分析工具,在不同安全區域模擬訪問應用系統,繪制訪問路徑,將防火墻策略與系統端口啟用情況緊密結合,實現端口安全隱患早發現、早治理,確保端口安全風險的可控、在控、能控,夯實信息安全基礎,提高本質安全水平。
