中國北京，2022年5月18日訊——德國Spectrum 儀器公司宣布推出全球首批為海量數據流使用的數字化儀，該系列產品使用16 lane PCIe接口(Gen3)，并在全球技術媒體中引起巨大反響。這些卡片可以通過總線以12.8GB/s的驚人傳輸速度獲取數據，其傳輸速率比市面上任何一款PCIe數字化儀都要快兩倍。Spectrum儀器此次推出的產品不僅專為雙通道應用設計，并且兼具成本效益。新型號擁有相同的氣泡流速度，并能夠在每個通道上都實現3.2 GS/s同步和12位采樣。這將意味著所有數據都會被完整保留，即使卡片在兩個通道上以最大采樣率獲取數據時仍能保證數據不丟失。超快總線可將所有數據直接傳輸?shù)絇C內存中存儲，或者傳輸?shù)紺PU和基于CUDA 的GPU進行處理和分析。

新型號M5i.3321-x16被用于處理各種各樣的信號。該設備的快速采樣率和高分辨率均由功能完備的前端電子器件支持，帶寬超過1 GHz，可編程從±200 mV到±2.5 V的滿量程范圍和可變偏移。為了獲取長而復雜的波形，新產品配有一個4GB (2g GSamples)的板載內存。如果需要，用戶也可以選擇業界領先的16GB (8gsamples)板載內存。板載存儲器可以作為一個環形緩沖區，如同一個瞬態記錄器或作為一個FIFO緩沖區，用于直接在總線上傳輸獲得的數據。此外，新產品還能被劃分為不同分區，即使在快速觸發率下仍可用來記錄多個事件。觸發事件是由時間戳和一系列復雜的觸發模式(例如軟件、窗口、改善裝置、邏輯和延遲)組成，確保不會錯過任何一個重要事件。

新型號M5i.3321-x16在兩個通道的最高速度可達3.2 GS/s，12位分辨率和破紀錄的12.8GB/s傳輸速度

M5i.3321-x16卡具有12位分辨率，并能提供卓越的動態范圍。與傳統的8位測試儀器相比，新產品的測量精度更高且信噪比更好。最重要的是，額外的分辨率可以使用戶獲取到那些可能產生在較大信號上的小信號，揭示了低分辨率設備經常忽略的細微信號細節。

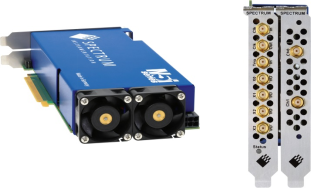

圖2與圖3:獨立于PC，兩個強大的風扇通過前面板上的孔散熱

安裝數字化儀卡的電腦成為了一個強大的測試儀器，用于獲取和分析大量應用程序中的信號。前面板為通道輸入提供了SMA連接器、時鐘和觸發器的輸入和輸出，以及4條多功能數字I/O線。額外的時鐘和觸發連接器能夠?qū)崿F(xiàn)數字化儀卡與額外的數字化儀或其它測試設備的同步。該功能設置使新型號非常易于捕捉光纖、質譜、半導體測試、RF記錄、人工智能、雷達、激光雷達、通信、天文學和量子技術中產生的快速信號。

兩個風扇被安裝在卡的后面，通過前面板上的孔幫助電腦散熱，實現完美的冷卻。這種設計意味著用戶不必?fù)?dān)心電腦是否有充足的內部氣流冷卻卡片。

首席技術官Oliver Rovini表示:“我們?yōu)镸5i.3321-x16創建了一個軟件包，為需要進行雙通道信號采集的M5i系列產品用戶提供了更高的性價比。新產品性能卓越，并能在MHz到GHz范圍內采集和分析信號。此外，新產品的流數據速度和獲取速度幾乎一樣快，它能直接應用于電腦環境，為希望使用最新CPU和GPU硬件處理和分析信號的業內人士打開了大門。舉例而言，我們對全速運行的卡片進行了測試，并將RDMA數據直接傳輸至Nvidia型號P2000 GPU。而后，GPU便擁有了執行復雜功能的能力，比如用于降噪和用于光譜分析的FFT所需的連續平均功能。這是對所有流數據的無間隙處理，即使數字化儀在兩個通道上，以3.2 GS/s的速度采樣輸入信號!”

使用Spectrum儀器的SCAPP (Spectrum's CUDA Application for Parallel Processing)包，能夠直接將數據流傳輸?shù)紺UDA GPU，這是一種低成本的選擇。SCAPP包括支持CUDA GPU所需的驅動程序，可供用戶自主開發處理程序。為了用戶輕松入門，SCAPP包中包含了可以修改和構建的工作示例。

為了方便在電腦上使用，該系列產品配備了在Windows或Linux操作系統運行的所有必要工具。用戶幾乎可以使用大多數主流編程語言，其中包括C語言、C++、C# 、Delphi、VB.NET、J#、Python、Julia、Java、LabVIEW和MATLAB。SDK中包含所有必要的驅動程序庫和編程示例。此外，對于沒有代碼編寫需求的用戶，Spectrum儀器還為其提供了SBench6。這個強大的測試軟件能夠?qū)崿F(xiàn)對卡片的完全控制以及數據顯示、分析、存儲和存檔功能。

M5i.3321-x16卡與Spectrum儀器旗下所有產品一樣均享有5年質保，軟件和固件的免費更新，以及由工程師團隊直接提供的終身客戶服務。M5i.3321-x16現已上市。此次發布的新型號是繼2022年3月推出的另外兩款M5i系列產品之后的新突破。三月發布的兩個產品型號分別為采樣率高達6.4 GS/s 的單通道卡M5i.3330-x16，以及能夠在雙通道實現3.2 GS/s同步采樣或在單通道提供6.4 GS/s完整采樣的M5i.3337-x16。
