引言

油浸式電力變壓器是電力系統的重要設備,為了避免因為變壓器故障而導致的停電損失,監測變壓器運行工況、及早發現潛伏性故障至關重要。近年來,隨著分布式發電和新型電力電子設備等新元素的大量接入,電力系統運行的不確定性日益增大。文獻提出了一種考慮儲能接入的主動配電網分布式電源最優配置方法:文獻分析了不平衡條件下分布式發電的最優分層功率振蕩控制問題:文獻計及"源-荷"不確定性,提出了一種含儲能孤立微網的最優調度方法:文獻提出了采用實時定價來協調多利益主體場景下電動汽車換電站和微電網間的協調調度問題:文獻提出了基于改進蟻群算法的微電網多目標優化調度:文獻提出了一種兩階段熱電聯產經濟排放調度模型:文獻考慮經濟性和環境因素,提出了含VSC-HVDC系統的多目標最優潮流(MoPF）:文獻采用NSGA-Ⅱ優化含VSC-HVDC系統的MoPF:文獻提出了融合決策分析到優化過程的兩階段交直流系統MoPF方法:文獻提出了含VSC-HVDC系統的控制孤島方法:文獻對VSC-HVDC向無源網絡供電進行了仿真研究。電力系統的這些變化使得其運行工況更加復雜多變,進而電力變壓器的在線監測和狀態檢修成也為亟待解決的重要問題。

油中溶解氣體分析(DGA）是目前診斷油浸式變壓器潛伏性故障最方便、有效的手段之一。我國的相關規程大體上沿用由IEC/IEEE推薦的IEC三比值法。但是,該方法存在缺編碼、編碼界限過于絕對等不足。隨著人工智能的發展,機器學習技術已被廣泛用于解決電力系統復雜的分類和回歸問題。文獻、分別提出了基于改進最大相關最小冗余判據和Memetic算法的暫態穩定評估(TSA）特征選擇方法:文獻提出了一種基于優化局部學習機的TSA模型:文獻提出了一種基于貝葉斯多核學習的TSA評估方法:文獻提出了一種基于ELM的TSA模型:文獻提出了一種多特征融合的TSA方法:文獻提出了一種基于優化ELM的TSA方法:文獻研究了基于在線ELM的TSA在線學習問題:文獻研究了基于ELM和螞蟻礦工算法的TSA規則提取:文獻提出了基于在線支持向量回歸和最小二乘支持向量機(LS-SVM）的超短期負荷預測方法。另外,電子鼻作為集成了氣體傳感器陣列和模式識別算法的新穎儀器,在變壓器的故障診斷中具有廣闊的應用前景。而且,BP神經網絡(BPNN）和LS-SVM等機器學習技術已被引入變壓器故障診斷中。但是此類方法存在收斂速度慢、容易陷入局部最優等不足。隨機向量泛函連接(RVFL）網絡是一種單隱層前饋神經網絡的學習算法,具有訓練速度快、泛化性能強的優點。本文提出了基于RVFL網絡的變壓器故障診斷方法,并應用于變壓器故障診斷實例。

1RVFL網絡的基本原理

RVFL網絡是權值被隨機賦值的一種神經網絡,可建模為L個隱含層節點輸出的加權和:

式中,β為待確定的系數:h(）為函數鏈接:x為輸入向量:w為權重向量。

通過正則最小二乘法,可得:

式中,β*為所求最優系數:Y為輸出向量:λ為正則化參數。

2基于RVFL網絡的變壓器故障診斷

2.1數據集

針對300個DGA數據樣本,215個被選作訓練集,其余測試。根據IEC60599規定的6種故障類型[12]一低能放電(D1）、高能放電(D2）、局部放電(PD）、低溫過熱(T1）、中溫過熱(T2）、高溫過熱(T3）,再加上正常運行(N）,共有7種診斷狀態。變壓器各種運行狀態在樣本集中的分布如表1所示。

2.2故障特征量的選取

變壓器故障時,變壓器油中的特征氣體與故障類型密切相關,通過分析特征氣體體積分數或其比值關系,即可判斷變壓器故障類型。特征氣體主要包括5種:氫氣、甲烷、乙烷、乙烯、乙炔。通常,IEC三比值法使用CA4/A2、C2A4/C2A6和C2A2/C2A4等三比值作為判斷依據。本文選取上述特征氣體為故障特征。

2.3故障診斷流程圖

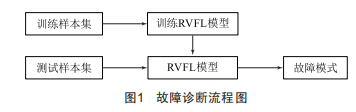

基于RVFL網絡的變壓器故障診斷流程圖如圖1所示。

3算例分析

3.1實驗設置

實驗中RVFL的隱層神經元個數為50:BPNN選用LM算法訓練,隱層神經元個數選為30:支持向量機(SVM）選用臺灣大學林智仁博士等開發的LHibSv,參數選取采用網格搜索法。

3.2實驗結果與討論

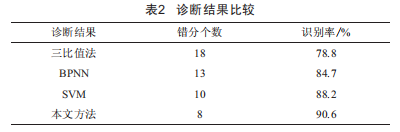

為了合理評價本文所述方法,將其與IEC三比值法、BPNN和SVM進行了對比實驗,結果如表2所示。

從表2可知:IEC三比值法的識別率最低,本文所提出方法的識別率最高,BP神經網絡和SVM的識別率介于兩者之間。該結果驗證了本文所提方法的有效性和優越性。

4結語

DGA是變壓器故障診斷的一種重要方法,基于DGA數據,本文提出了基于RVFL網絡的變壓器故障診斷新方法,并與三比值法、BP神經網絡和支持向量機等方法進行了對比實驗。結果表明,本文所提方法的診斷正確率比另外三種方法都高,適用于變壓器故障診斷。
