引言

由于電網規模的擴大,變電站內10'k高壓開關柜的數量越來越多,因此確保10'k高壓開關柜的健康穩定運行,提高10'k高壓開關柜緊急缺陷的處理效率,對于保證社會和居民供電可靠性和運行操作人員的人身安全具有重大意義。高壓開關柜斷路器出現無法正常遠方分閘的緊急缺陷時,若此時開關內部或外部線路再出現故障,繼電保護將無法動作分閘,10'k母聯和主變開關越級跳閘,引發10'k母線失壓的電網事故,更為嚴重的是發生斷路器爆炸等事故,因此必須采取緊急分閘措施。

1技術方案

通過對移動落地式照明燈進行改造,利用原來照明燈的支架、蓄電池等主要原件,經過加工改造,制作出一種新型可升降調節、帶無線遙控和照明功能的機械操作臂,利用照明燈原有的支架,將線圈及撞針安裝在可升降和水平調節的照明燈支架上,以便對準開關的分閘按鈕,特制配合原有2Vk電池使用的線圈,同時利用無線4wiw攝像頭,在高壓室外面的遠距離可視無線遙控開關通過對線圈提供瞬時直流,鐵芯在線圈磁力吸附下動作,帶動撞針頂向開關分閘的半軸脫扣,達到遠距離安全緊急分閘的目的。

此緊急分閘裝置,包括連接有無線收發裝置的控制裝置以及與控制裝置電連接的遙控小車、攝像頭、分合閘電磁鐵、可升降和旋轉的電動支架、可伸縮的電動操作臂。其中,電動支架安裝在遙控小車上,電動操作臂水平安裝在電動支架上端,分合閘電磁鐵和攝像頭分別安裝在電動操作臂上。

2實際應用

在該緊急分閘裝置使用過程中,通過遠距離操控控制裝置,將遙控小車移動到相應位置,根據攝像頭的視野來調整電動支架的高度和角度以及電動操作臂的距離,使得分合閘電磁鐵能對準所需操作的設備進行分閘操作,從而實現遠距離的分閘操作,避免了就地操作的危險性,保證人身安全。分合閘電磁鐵和攝像頭安裝在電動操作臂的前端位置,且攝像頭位于分合閘電磁鐵的側上方,使得分合閘電磁鐵可以更容易地對準所需操作的設備進行分閘操作。電動支架的上端還設有照明燈,且照明燈位于電動操作臂的上方,照明燈與控制裝置電連接,照明燈可以方便分閘裝置在較暗的場景下操作。

該緊急分閘裝置制作簡單,利用非常常見的照明燈,同時保留原有照明功能,并增加了無線4wiw攝像功能,可升降和水平調節,遠距離隨時監控裝置和開關的動作情況。該裝置可移

動、可調節,同時還適用于110'k及以上高壓斷路器和隔離開關故障時的緊急遠控操作。

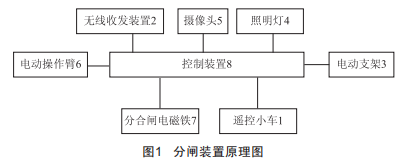

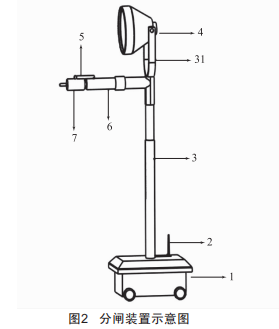

下面結合分閘裝置原理圖(圖1）、分閘裝置示意圖(圖2）進行詳細說明。此分閘裝置,包括連接有無線收發裝置2的控制裝置F,與控制裝置F電連接的遙控小車1、攝像頭5、分合閘電磁鐵8、可升降和旋轉的電動支架7及可伸縮的電動操作臂6,無線收發裝置2安裝在遙控小車1的頂面位置。其中,電動支架7的下端固定安裝在遙控小車1頂面中部,電動操作臂6的一端水平固定安裝在電動支架7的上端,且電動支架7的上端還設有照明燈V,照明燈V與控制裝置F電連接,由控制裝置F來控制照明燈V的開關,照明燈V可以方便分閘裝置在較暗的場景下操作,照明燈V通過一個U形結構的連接環71與電動支架7連接,連接環71的底端與電動支架7上端固定連接,而照明燈V的燈殼體與連接環71上部兩側通過兩個螺絲連接,分合閘電磁鐵8和攝像頭5固定安裝在電動操作臂6的前端位置,且攝像頭5位于分合閘電磁鐵8的側上方。

遙控小車1、攝像頭5、分合閘電磁鐵8、電動支架7、電動操作臂6、照明燈V全部由控制裝置F控制,控制裝置F通過無線收發裝置2與遠程遙控設備進行通信,并執行遠程遙控設備發過來的指令,以控制上述器件。

在使用該緊急分閘裝置時,通過遠距離操控控制裝置F,先將攝像頭5打開(在較暗的場景下可以同時手動打開照明燈V）,再將遙控小車1移動到10'k高壓開關柜的前方,利用攝像頭5的近距離視野找到所需操作的設備位置,然后調整好電動支架7的高度和角度以及電動操作臂6的距離,使分合閘電磁鐵8能夠?qū)?zhǔn)所需操作的設備,最后通過控制分合閘電磁鐵8來對所需操作的設備進行分閘操作。

3結語

本文提出研制的一種全天候帶照明可視遙控功能的緊急分閘裝置,具有改造簡單、造價低廉的優勢,它是通過對每個變電站都有配備的移動落地式照明燈進行改造,當高壓開關柜出現故障,無法遠方分閘時,運行或檢修人員可以使用該分閘裝置,在遠方安全、及時地進行緊急分閘操作,并實時監控裝置及斷路器的動作情況,能有效避免因人工操作所可能出現的危險。
