引言

隨著電網的發展,輸電線路越建越多,線路經過地區地質、氣象條件復雜多變,由于自然環境、人為原因或其他事故等發生倒塔導致停電的概率也逐步增加,且物流倉庫備用塔材有限,廠家加工塔材時間較長,一旦造成倒塔,不能做到及時供應鐵塔材料,應修必修、修必修好的原則得不到有效落實,影響供電可靠性。

為滿足倒桿倒塔斷線發生后能快速恢復供電,緩解供電壓力的要求,制作一種組裝快捷、運輸方便的快速搶修塔勢在必行。該搶修塔選用高強度材料制作而成,具有承載力強、重量輕等特點,可以進行模塊化組裝,每個模塊之間用連接法蘭連接,根據地理位置的不同可隨意調整塔的高度,能在最短的時間內恢復供電。這種臨時使用的快速搶修塔相比組立永久使用的桿塔,可以節約大量的人力和物力,為快速恢復供電爭取了寶貴的時間。

1送電線路倒塔斷線的特點

從近幾年江門地區發生的送電線路倒塔斷線事故來看,主要有以下幾個特點:

(1）沿海地區每年都會遭受臺風或龍卷風等惡劣天氣的侵襲,一旦發生這種自然災害,會給輸電線路造成嚴重的損害,導致大范圍倒塔斷線事故的發生,且恢復供電的時間較長,由此造成了巨大的經濟損失。

(2）江門屬于南方丘陵地帶,一年四季雨水充沛,雨水沖刷后的地質十分脆弱,易發生滑坡、塌方、泥石流等地質災害。一旦如此,傾瀉的山泥會壓倒在桿塔的基礎上,桿塔基礎受力不均,引起線路倒塔斷線事故的發生。

(3）城市的快速發展,大量的工程建設,開挖路面,破壞了原有的地質結構,使桿塔原有的基礎遭到破壞,引起線路桿塔倒桿倒塔事故的發生。

以上三類,以臺風、龍卷風自然災害造成的事故最為嚴重,臺風、龍卷風造成的斷線倒塔事故,復電時間長,社會影響大,處理起來十分困難,是我們必須解決的首要問題。其余兩類倒塔事故發生的概率十分的小,但這類事故突發性強,造成的影響同樣巨大,也需要快速采取措施加以解決。

2快速搶修塔設計研究

2.1快速搶修塔結構特點

快速復電搶修塔要求組裝快捷、運輸方便,能夠在最短的時間內使倒塔的線路恢復正常電力供應?？焖購?fù)電搶修塔是一種拉線桿塔,其結構由塔身、橫擔、連接法蘭、絕緣子、拉桿、底座和拉線組成。由于搶修塔采用拉線結構,其具有重量輕、造價便宜、能適應各種復雜地形、易于架設等優良特點:拉線搶修塔受力簡單、明確,縱向、橫向力都由拉線承受,減少了主材受力,選材經濟合理。

2.2快速搶修塔的設計

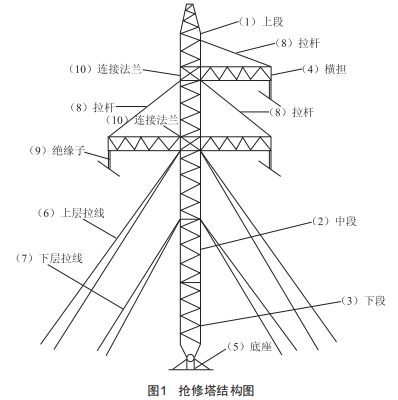

快速搶修塔是一種"上"字型搶修塔,搶修塔的主要材料選用高強度鎂鋁合金,整塔為分段制造、內法蘭連接的框架結構,由上、中、下段組成,搶修塔的塔身由一根上段(1）、一根下段(3）和若干根中段(2）組成,其截面同樣為正方形,寬度為0.5m,長度為4.5m,橫擔采用連接法蘭(10）連接并用螺栓相互固定,橫擔(4）結構呈"上"字型,整座搶修塔組裝快捷,螺栓連接牢固可靠。在塔身和橫擔之間使用拉桿(8）進行連接固定,塔身和地面之間使用上層拉線(6）和下層拉線(7）進行連接固定。搶修塔底座采用萬向較接底座(5）,可調性好,可消除地形不平或在使用過程中因塔柱正常傾斜而產生的附加力。這種塔型結構的搶修塔,在組立時可分段組立,也可整體組立,較適宜于地形復雜的山地和丘陵地帶(圖1）。

2.3快速搶修塔材料的選擇

(1）搶修塔的塔身、橫擔和連接法蘭均選用高強度鎂鋁合金材料,其具有輕質高強、拆卸方便、耐腐蝕等優良特點,重量僅為鋼結構的1/3,方便運輸和組裝。

(2）搶修塔使用的拉桿采用的是FRP材料,其具有質量輕、電絕緣性能優良、耐腐蝕等特點。1）在遇有自然災害等惡劣天氣時,導線舞動會對搶修塔的拉桿進行放電,導致線路跳閘,影響線路的安全運行。由于FRP拉桿具有良好的電絕緣性能,使用FRP拉桿可以減少導線與拉桿之間因為導線舞動而產生導線對拉桿放電現象的發生,保證線路安全運行,提高供電可靠性。2）FRP拉桿具有良好的耐腐蝕性,對酸、堿、鹽及有機溶劑等腐蝕介質的耐腐蝕性能優良,因此特別適合于沿海地區、工業區等有特殊防腐要求的環境。3）FRP拉桿質量約為鋼質桿的l/2,方便運輸和組立施工。

(3）搶修塔的拉線由上層拉線和下層拉線兩部分組成,拉線采用鍍鋅鋼絞線,鋼絞線截面積為95mm2。上層拉線和下層拉線均使用4根拉線,布置上下兩層拉線可以更好地保證搶修塔的站立和穩定。上層拉線一端與橫擔位置法蘭連接,一端與地面連接,拉線對地初始傾角取45°。下層拉線一端與搶修塔中段連接位置連接,一端與地面連接,拉線對地初始傾角根據地形和搶修塔高度現場調整。

(4）搶修塔的螺栓均采用普通粗牙螺栓,粗牙螺栓比細牙螺栓螺距大,在相同的條件下收緊粗牙螺栓的時間比細牙螺栓的時間短,特別是在自然災害發生后搶修復電時間緊、任務重的情況下,使用粗牙螺栓可以大大減少搶修塔組立時間,為災后復電爭取了時間。

3快速搶修塔的應用

2017年8月23日下午,臺風"天鴿"襲擊了江門地區,造成了大面積的輸電線路故障,其中110kV康址線N101、N102發生了倒塔事故,為加快搶修復電,江門供電局輸電管理一所使用快速搶修塔進行了事故搶修,在倒塔現場將搶修塔快速組立,再根據現場地形情況對搶修塔的高度和拉線進行調整,以滿足現場運行要求,僅用12h就完成了搶修任務,恢復了正常的電力運行。在此次倒塔復電過程中快速搶修塔發揮了重要作用,有效縮短了復電時間,增強了供電可靠性,保證了電網的安全穩定運行。

4結語

經過反復論證和實踐證明,該快速搶修塔能夠快速組立且可靈活運用,簡化了工作程序,減少了人力、物力的投入,降低了工作難度,可廣泛應用于35～220kV輸電線路直線桿塔斷桿倒塔的事故處理。在發生重大災害事故時,使用該搶修塔能及時搶修倒塔故障,縮短了搶修復電的時間,增強了供電可靠性,有效保證了電網的安全穩定運行。
