引言

大唐廣西分公司集控中心主設備在線監測系統,基于一體化數據平臺,實現各受控廠站水輪發電機、主變壓器、GIS設備狀態監測數據統一采集,為不同設備提供統一的數據接入模型和分析診斷模型,為設備遠程分析診斷及其他高級應用提供數據源支撐,為建設集控模式下的遠程診斷中心奠定了基礎。

1存在問題

目前設備在線監測分析系統在水電站中的應用越來越普及,多電站的遠程分析診斷中心也越來越多,但是仍存在一些問題,比如:1）電廠各監測系統之間沒有實現信息集成與共享。機組、主變、GIS等設備監測系統等都是獨立的,系統之間沒有實現信息共享,也沒有接入計算機監控系統采集的數據。同時,狀態數據的時標都采用系統本身的時標,容易出現時間失步問題,無法進行設備的綜合、相關分析。(2）各個系統的狀態存儲和分析都是獨立的,當機組出現故障事件時,各系統無法做出同步響應,可能會遺失重要過程中的狀態數據,而且各系統數據結構都不相同,數據也比較分散,給設備狀態的綜合分析帶來了極大的不便。3）狀態監測與分析的重點放在機組穩定性、發電機局放、變壓器局放及水輪機空化等專項監測與分析上,只對電站的部分設備和設備的部分故障進行了監測與分析,而沒有對電站設備進行全面的分析,尤其是針對調速、勵磁和輔助設備,沒有開展有效的監測和分析。這些問題的存在不利于電站設備狀態的綜合分析、故障診斷,無法滿足智能水電站發展趨勢下大數據信息集成的要求。

2系統結構

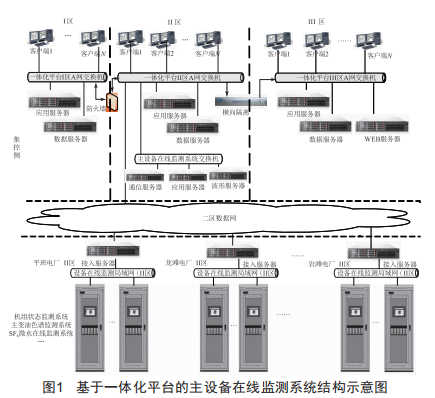

大唐廣西分公司集控中心主設備在線監測系統基于一體化管控平臺,實現數據的統一采集、處理、存儲和分析。一體化平臺涉及安全I區、II區和III區,跨安全區之間的信息交互滿足電力系統二次安全防護的要求。系統結構及組成如圖1所示。

電站側接入服務器統一采集并處理各專業在線監測系統的實時數據,集控側通信服務器接收電站上送的監測數據,并從一體化平臺安全I區統一接入廠站計算機監控系統數據。同時,系統具備接收網絡對時功能,實現系統內部各計算機節點對時。

3數據采集及處理

利用集控中心建設的數據網,在電站數據源和數據中心間建立可靠和高效的數據傳輸路徑,在占用較低網絡帶寬資源的情況下實現數據的實時傳輸。

3.1在線監測數據集成

通過ITC/1C以太網絡接口或標準串行通信接口從電站各監測系統獲取實時監測的數據,并轉換成標準格式的數據。數據采集平臺能集成機組穩定性、發電機氣隙、發電機磁通密度、發電機局放、變電站各種監測系統/監控系統的數據以及相關原始波形數據。

3.2離線監測數據輸入

針對部分無法在線獲取的數據,如現場巡檢數據、定期離線測試數據,數據平臺提供了離線數據人工導入接口軟件,實現對離線數據的獲取。例如:可將對變壓器油定期人工取樣數據錄入系統。

3.3數據庫寫入

將標準格式的數據根據需要進行特征數據計算和壓縮處理,再按相關數據庫的存儲格式要求對標準數據進行轉換,并寫入數據庫。

3.4數據存儲管理

數據采集平臺提供實時數據庫、邏輯數據庫和專用數據文件進行數據存儲和管理。實時數據庫用于對各監測設備實時采集的特征監測數據和所需的波形數據進行存儲管理:邏輯數據庫用于對部分離線測試數據、文檔型式的試驗報告或數據、相關配置文件等進行存儲管理:專用數據文件用于存儲數據結構比較復雜的離線測試數據、樣本數據、故障案例數據及部分瞬態試驗數據。

系統采用存儲特征數據和波形數據相結合方式,在盡可能降低數據量的同時,盡量保證機組狀態數據的完整性?；敬鎯Σ呗匀缦?（1）特征數據:中心能長時間存儲所有監測參數的特征數據,同時特征數據存儲間隔根據機組特點可靈活設置。（2）波形數據:存儲所有波形數據是不必要也是不可能的,中心存儲部分波形數據:報警前后一定時間內的波形數據:事件發生時的波形數據:過渡過程的波形數據:典型平穩工況一小段時間的波形數據。

3.5數據傳輸

數據采集平臺采用數據庫對數據庫的動態鏡像傳輸技術將數據接口機中數據庫數據傳輸?shù)竭h程數據中心。針對專用數據文件存儲的數據,數據采集平臺提供專用數據發送和接收軟件,并實現在網絡帶寬相對寬松的時間段進行滯后發送。在集控中心與各受控廠站通信中斷的情況下,數據采集平臺具備本地數據緩存功能,能存儲12h的采集數據。當通信恢復后,能主動發送自中斷之時起的全部數據。

4系統應用功能

4.1狀態監測與分析

利用在線監測的報警模塊判斷異常后,狀態分析模塊可采用有針對性的狀態分析方法分析設備當前運行狀態,為隨時掌握設備健康狀況提供參考。具體分析方法如下:（1）振動擺度狀態監測分析。振動擺度狀態監測分析模塊主要是對振動擺度量進行狀態分析,主要有機組結構主監視圖、棒圖、波形圖等形式實時動態顯示所監測設備的狀態數據。提供時域波形分析、頻域分析、軸心軌跡圖、空間軸線圖、瀑布圖、趨勢分析等多種專業分析手段,分析機組穩態數據,以評價機組在穩態運行時的狀態:提供相關性分析、瀑布圖分析、連續波形等多種分析手段用于分析和評價機組在啟停機、甩負荷、變勵磁、變負荷等過渡過程中的狀態。（2）壓力脈動狀態監測分析。壓力脈動狀態監測分析模塊主要是對壓力脈動進行監測,實時顯示壓力脈動的波形并分析壓力脈動的頻率成分以及壓力脈動隨工況的變化情況,分析各壓力脈動及其頻域特性與負荷、開度之間的關系:監測機組運行過程中尾水壓力及壓力脈動的大小,分析引起機組異常振動的水力因素,如尾水管壓力脈動過大、尾水管渦帶。（3）發電機氣隙狀態監測分析。發電機氣隙狀態監測分析模塊主要用來分析定轉子氣隙的變化趨勢,從而對電機定轉子性能做出相應判斷。通過獲取現地機組在線監測裝置的發電機定轉子氣隙數據,形成各種圖譜,監測各磁極氣隙變化趨勢,分析判斷異常情況或故障,并通過一體化管控平臺進行告警輸出:通過氣隙圖實時監測機組運行過程中定轉子的最小氣隙、最大氣隙、平均氣隙及其發生的角度和磁極號,給出轉子中心和定子中心的偏移量,并模擬磁極周向形貌:真實描述發電機結構情況及其在機械和電氣影響下的運動情況:分析最小氣隙、最大氣隙以及平均氣隙的趨勢,提供豐富的信息,主要監測磁極松動等異常情況。監測包括開機、甩負荷、停機等工況轉換過程中各參數及其所反映的發電機定轉子結構的變化過程:顯示定轉子圓度曲線、磁極形貌、工況轉換過渡過程曲線等,分析氣隙不均勻性。（4）發電機磁場強度狀態監測分析。發電機磁場強度狀態監測分析模塊主要是獲取磁場強度數據并與磁極的氣隙測量值對應,以數據

表格、棒圖、磁場強度比較圖等方式進行顯示,直觀監測磁場強度的變化:形成磁場強度隨時間變化的趨勢圖及磁場強度隨負荷等工況變化的"工況-磁場強度"相關趨勢圖:通過分析各磁極磁通密度的絕對值和相對變化,判斷轉子繞組匝間短路現象和磁通量不平衡故障。

4.2歷史趨勢分析

系統可動態生成餅狀圖、柱狀圖,實現狀態監測趨勢圖形化顯示:實現溫度、液位、壓力、振動、流量等過程量的偏差分析、相關量分析、趨勢分析,利用直方圖、散點圖等工具進行分析并給出分析結果:提供電站事故、故障或異常情況歷史追溯,方便生產管理人員調用各歷史數據曲線并進行直觀分析、判斷:通過定期趨勢分析,及時發現異常,提出預警,做好預控,避免發生設備非停,如通過分析測點數據序列的變化趨勢,對油槽設備緩慢漏油、軸瓦損壞造成的瓦溫緩慢上升等隱患進行分析。

4.3報警與預警

系統具有報警功能,即當測量得到的參數超過設定限值后發出報警信號,系統提供實時的機組報警信息一覽表,從中可方便瀏覽到機組的報警信息。系統的報警/預警平臺應基于一體化管控平臺開發,當機組出現報警/預警或系統模塊出現故障時,報警平臺窗口將自動彈出,并以醒目的顏色變化提示相關人員注意,同時系統根據相關報警信息提供相應的處理意見和可能的故障。系統所有報警事件均會自動存儲,用戶可通過事件列表調取事件記錄。

5遠程診斷中心建設規劃

建設遠程分析診斷中心,是為了進行水電站不同類型機組設備狀態監測與故障診斷的集中研究?；诩刂行慕ㄔO(shè)遠程診斷中心具備以下優勢:（1）利用集控中心數據集成的優勢,實現各受控廠站不同監測系統的統一數據平臺,建設遠程診斷的數據中心。（2）依托設備廠家、科研機構建設遠程診斷中心的分析中心,可通過集控中心組織設備廠家、科研機構進行各電站機組狀態監測研究分析工作,實現WEB遠程數據監測、查詢、分析,便于專家遠程診斷分析。（3）依托集控中心平臺進行數據和成果的展示以及診斷分析決策的統一出口管理,可為流域電站機組檢修提出統籌安排的建議。

6結語

建設水電站設備在線監測系統,實現機組狀態檢修、故障預防和故障診斷,有效保障水輪發電機組的正常運行,具有非常重要的意義。同時,依托集控中心建設數據中心,能夠為設備狀態遠程分析診斷及其他高級應用提供數據源支撐,為建設集控模式下的遠程診斷中心奠定基礎。
