引言

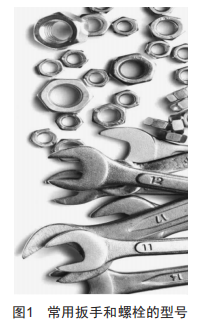

扳手是配電運行人員日常工作中經常使用的重要工具之一,在電網工作中發揮著擰緊螺絲、螺栓、螺母等連接處的作用。扳手現在亟需改進與解決的點是當前市面上螺絲、螺栓、螺母的開孔或套孔固件的尺寸、大小、規格不一等問題。到目前為止,解決該問題的方法一般是配電運行人員自行調整大小,或者攜帶各種型號的扳手進行替換使用(圖1）。解決該問題還有另一種方法:選用萬能扳手。然而市面上現有的萬能扳手實用性不高,存在各種問題。根據電網工作內容,結合實際情況,研發與改進出一種卡緊不易打滑、容易調節大小的萬能扳手十分必要。

1設計思路及方案

扳手是一種常用的裝拆工具,是利用杠桿原理,通過擰轉螺栓、螺釘、螺母或其他螺紋緊持螺栓或螺母的開口或套孔固件的手工工具。扳手通常在柄部的一端或兩端制有夾持螺栓或螺母的開口或套孔,使用時沿螺紋旋轉方向在柄部施加外力,就能擰轉螺栓或螺母。

1.1存在問題分析

當前,電網設備均采用六角螺母、六角螺栓、六角螺釘來緊固構件,且大小規格不一,直徑在8mm以上。現實情況下,一種扳手只能用于擰開對應尺寸的螺母、螺栓、螺釘?shù)?圖2）,這給實際的電力設備及構件的安裝工作帶來了諸多不便。若想減少攜帶的扳手數量,通常會選用萬能扳手作為替代工具。市面上現有萬能扳手(圖3）雖然能滿足擰開多種尺寸和規格的螺母、螺栓、螺釘?shù)臈l件,但在操作過程中比較容易打滑,而且不易擰開存在生銹等情況的螺栓、螺釘、螺母,還對使用者的勞動強度和使用技術有一定要求。

圖2常用扳手的型號

圖3市面上的萬能扳手

結合電網實際情況,對于電力設備及構件中廣泛應用的六角形螺栓、螺釘、螺母等,需研發一種能夠實現卡緊不易打滑,且容易調節大小以適應各種規格螺母、螺栓、螺釘?shù)娜f能扳手。

1.2解決問題的技術方案

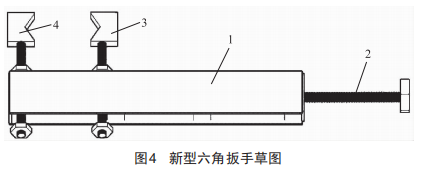

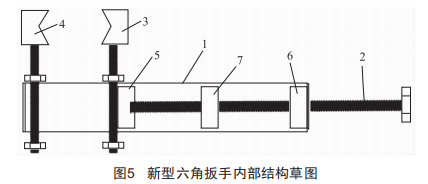

設計一種新型六角扳手（圖4）,能夠實現對六角形螺栓、螺釘、螺母等進行卡緊,在擰轉過程中不易打滑,轉動靈活。一種新型六角扳手技術方案(圖5）:包括5個部分,即空心長方體外殼1、長型螺栓2、帶有120°內角齒輪紋的兩個螺栓3、4及相應螺母、凹形墊塊5。將螺栓3、螺栓4從空心長方體外殼1的長邊及短邊構成的平面中插入并用螺母進行固定,使螺栓3與螺栓4構成該六角扳手的開口部分,長型螺栓2從空心長方體外殼1的中邊及短邊構成的平面中插入,在空心長方體外殼1中置入兩個螺母,長型螺栓2穿過兩個螺母,將長型螺栓2前端插入凹形墊塊5的凹槽內,凹形墊塊5緊靠螺栓3,螺栓4緊靠長型螺栓2插入平面的相對面,通過對長型螺栓2的柄部進行轉動調節從而改變螺栓3的位置,配合螺栓4使扳手的開口部分在水平方向的大小改變,實現對不同規格的六角形螺栓、螺母或螺釘?shù)臄Q轉。

根據不同的螺孔深度或開口部分夠不著的地方,可扭動固定螺栓3、4的兩個螺母改變開口部分垂直方向的長度。其中組成開口部分的螺栓3、4在同一水平面上進行垂直方向的調整,保證兩個螺栓的120°內角齒輪紋對應,能夠準確地對六角形螺栓、螺母或螺釘進行擰轉。設計的凹形墊塊5作為開口部分的受力部件,接觸面更大,使調節方便省力。

空心長方體外殼1內還設有長方形墊塊6和7,長方形墊塊6固定在空心長方體外殼1與長型螺栓2插入的一端,長方形墊塊7固定在凹形墊塊5與長方形墊塊6中間,長型螺栓2依次穿過長方形墊塊6、長方形墊塊7,長方形墊塊6和7的內部螺紋均與長型螺栓2螺紋相匹配。設置長方形墊塊6和7的目的在于保證長型螺栓2在進行轉動時保持水平,不發生傾斜。

2該新型扳手的優點

(1）通過轉動長型螺栓能夠改變扳手開口部分的大小,實現對不同規格、不同大小的六角形螺栓、螺釘、螺母等的擰轉操作,不用頻繁更換工具。

(2）重量輕,便于攜帶。

(3）開口是通過兩個內六角短型螺栓構成的,能夠實現對六角形螺栓、螺釘、螺母等的卡緊,在擰轉過程中不易打滑,轉動靈活。

3結語

扳手是一種常用的安裝與拆卸工具,它是廣泛應用于機械行業加工、生產、維修的重要工具。該新型扳手針對傳統扳手工具存在的問題進行改進,它的誕生是傳統扳手工具的一次革命。在實際的電力設備及構件安裝工作中,它可以充分替代各種型號的扳手,避免了配電運行人員需攜帶多種型號的扳手進行替換使用的問題,從而減少了配電運行人員攜帶的扳手數量,這對于提高工作效率有著重要的意義。
