0引言

隨著科技發展,電子產品有輕、薄、短、小的發展趨勢,半導體元器件微小化與空間壓縮成為必然,隨之而來的散熱和產品應力問題顯得尤為重要。傳統的設計方法和流程存在周期長、成本高以及人力浪費等問題,把軟件模擬應用到封裝產品設計中成為一個很有意義的研究課題。

1 SolidWorks Simulation簡介

solidworks軟件是世界上第一個基于windows開發的三維CAD系統,由于技術創新符合CAD技術的發展潮流和趨勢,solidworks所遵循的易用、穩定和創新三大原則得到了全面的落實和證明。使用它,設計師大大縮短了設計時間,新產品能快速、高效地投向市場。solidworkssimulation是一個與solidworks完全集成的設計分析系統,提供了單一屏幕解決方案來進行應力分析、頻率分析、扭曲分析、熱分析和優化分析。

2封裝產品設計的應用介紹

2.1熱阻和熱應力定義

2.1.1熱阻

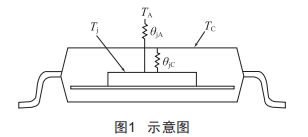

熱阻值用于評估電子封裝產品的散熱性能,涉及產品的熱可靠性,是封裝設計時需要考量的重要參數。示意圖如圖1所示。

按照一定的測試條件獲得的由芯片結面到固定位置的熱阻值(Rthjx）,其定義如下公式所示:

式中,Rthjx表示熱阻;7j為結面位置溫度;7x為熱傳到某點位置的溫度;P為輸入的發熱功率。

通常用Rthja表示在自然對流或強制對流條件下從芯片表面到環境中某一點的熱阻,即:

Rthja通常與封裝工藝、封裝所用材料、貼裝散熱板、熱輻射、空氣流動情況、系統環境等因素有關。

用Rthjc表示從芯片結面到封裝體表面的熱阻,即:

Rthjc通常用于評估封裝體散熱性能的優劣,一般與封裝所用材料與封裝設計結構相關,一旦確定了材料與結構,Rthjc就會作為一個物理屬性不再改變。

2.1.2熱應力

熱應力是溫度變化時,物體由于外在約束以及內部各部分之間的相互約束,使其不能完全自由脹縮而產生的應力,又稱"變溫應力"。

在國內分離器件的失效比例中,大約有50%與電、熱應力是有關系的,主要表現為參數失效、短/斷路等;國外的統計占比在70%左右,因而半導體分離器件的失效因素中,電、熱應力被一致認為是主要因素。涉及熱應力的計算非常專業復雜,在早期的半導體分離器件的設計中,主要是在實驗室做實驗得出數據,從而找出最佳的設計方案。

隨著計算機運算技術的飛速發展,各種可以模擬仿真熱應力的軟件設計開發成功,其中solidworkssimulation的模擬仿真功能在各領域的設計中被認可并得到使用,特別是在半導體分離器件設計中,可以在設置了外界溫度、封裝產品的內部結構、黑膠選擇型號、支架尺寸結構等各種條件后,仿真出熱應力的分布,提供最接近實際條件的模擬數據,給半導體設計帶來了很多的便利。

2.2熱阻的改善方法及介紹

不同的產品結構在散熱/熱應力等方面的反應是不同的。在相同的外形尺寸條件下,不同的晶粒(熱源)放置位置、不同的導熱介質及不同的散熱路徑均對產品性能有影響。

針對一種橋式產品內部結構clip放置位置的設計有三種方案可供選擇,下面分別做模擬仿真。

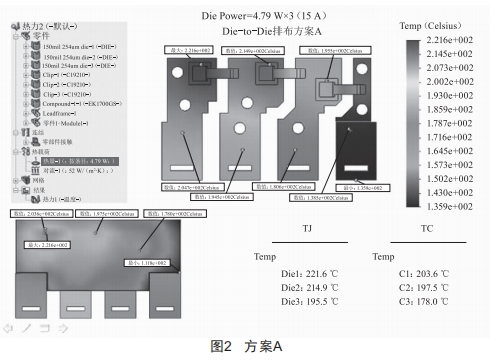

如圖2所示,方案A左邊兩個clip和晶粒都放置在上方,第三個clip和晶粒在下方。

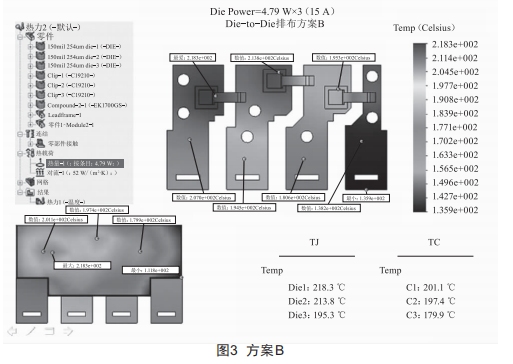

如圖3所示,方案B對稱放置,中間一個clip和晶粒放置在上方。

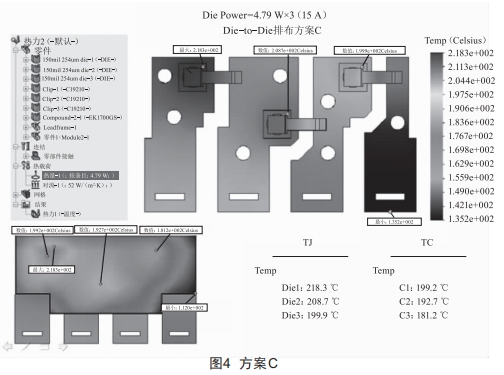

如圖4所示,方案C對稱放置,中間一個clip和晶粒放置在下方。

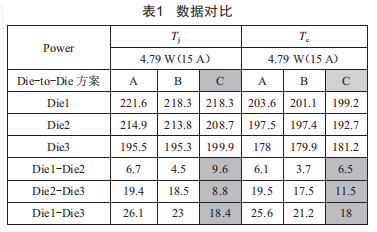

設定環境溫度為25℃,每顆晶粒輸入4.79w熱能(數據要求電流15A,按R6計算得出功率),在同樣的對流系數下,通過軟件模擬仿真,計算比較,C方案內部結構最優,能讓三顆晶粒的熱分布更均衡。數據對比如表1所示。

2.3熱應力的改善方法及介紹

(1）針對sMA封裝尺寸的產品,對平臺支架內部結構變更,如支架(1eadframe）是否帶凸臺、c1ip形狀變更、搭配尺寸變更,做設計比對。

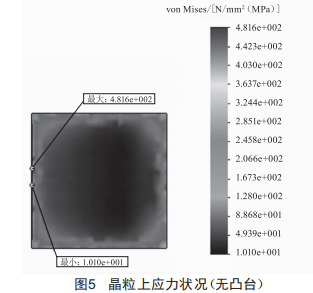

圖5為支架沒有凸臺時晶粒上應力狀況的模擬仿真圖。

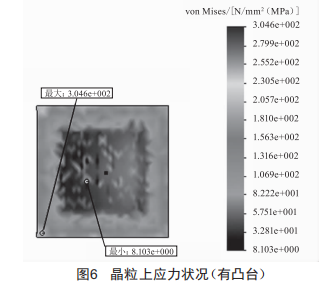

圖6為支架有凸臺時晶粒上應力狀況的模擬仿真圖。

相同的外形結構,相同的材質,相同的軟件設定環境,僅支架上是否有凸臺一個變量(為保證c1ip對晶粒的影響最低,c1ip的高度重新設計）,改善前晶粒上熱應力為MAx481.6MPa,改善后晶粒上熱應力為Max304.6MPa,熱應力降低了36.7%(經驗建議如前后差別為5%,可歸為同一水平）。比較可知,使用帶凸臺支架的晶粒上熱應力更小。但因不同的型號結構不同,此類分析并不完全一致通用,不同的型號需要做針對性分析和模擬仿真。

3應用舉例

以下借用NewTTPackage設計實例對設計過程做詳細介紹。

3.1初始方案仿真分析

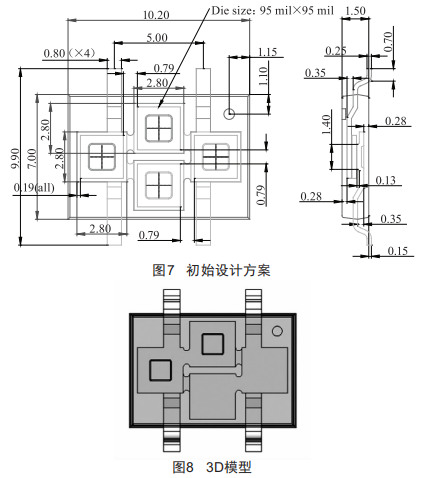

如圖7所示,依據其熱阻性能(Rthjc）,其工作電流最多可以達到4A。為了提高其工作電流,同時提升其在同類型產品中的競爭力,我們需要對其進行重新設計。然而,提高工作電流對產品的散熱性能是個巨大的挑戰,如果設計出現偏差,將來在客戶端使用時會有很大的隱患,因此我們考慮采用solidworkssimulation的熱仿真模塊對新設計的方案進行散熱分析,以確定在設計階段,新結構或者新材料是否可以滿足設計需求。

采用solidworks建立如圖8所示的三維模型,并對晶片模型進行簡化。

仿真條件設定:環境溫度25℃:晶片功率9.54w(參考TT產品實測CTdata）:假設材料mount在15mm×12mm×1.6mm的散熱鋁塊上。

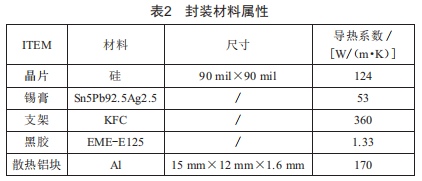

TT產品模擬中具體所要用到的材料物理系數如表2所示。

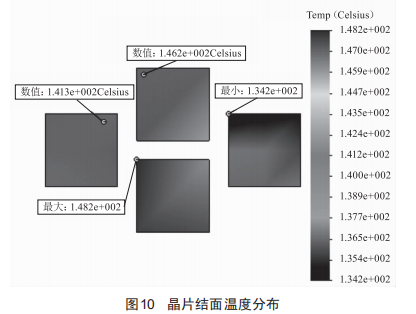

仿真結果與分析:通過對上述模型進行熱仿真分析,設定空氣自然對流條件下,獲得產品內部的熱量分布情況以及晶片結面溫度7j=143.9℃,黑膠表面的平均溫度7c=132.6℃,如圖9和圖10所示。

依據上文所述熱阻計算公式,我們可以計算獲得Rthjc=1.18℃/w,通過查閱資料獲得現有TT4A產品Rthjc實測值為1.29℃/w,對比兩個熱阻值可以獲知新設計結構在散熱性能方面有一定提升。

如前文所述,Rthjc通常與封裝所用材料與封裝設計結構相關,另外從散熱方向考慮,產品散熱大致有兩個方向,一個是熱量經由黑膠上傳到空氣中,另一個是經由引腳下傳到散熱片上再散播到空氣中,通常在自然對流情況下,由引腳下傳到散熱片的比例要高得多,基于這樣的分析,對設計方案作進一步改進。

3.2改進方案仿真分析

首先是封裝結構的改進,增加了銅材的比例,充分利用材料內部空間,盡量使熱能在材料內部分布得更均勻,同時增加了引腳寬度,從原來的0.8mm加寬到1.4mm,計算得出引腳與散熱片接觸面積可增加約2.8倍,使其與散熱片的接觸面積更大,更有利于熱量從封裝體內部散出。

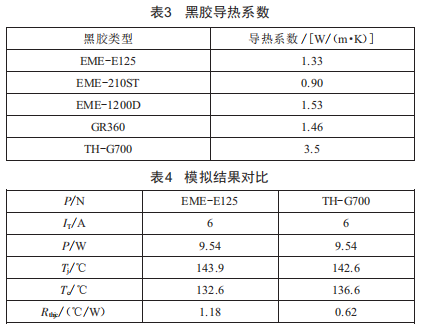

如表3所示,對比幾款黑膠的導熱系數,TH-G700導熱性最好。

仿真結果與分析:針對改進方案,同樣使用solidworks做熱仿真模擬,模擬結果對比如表4所示。

由表4可知,產品的散熱性能會有顯著提升,若不考慮失真情況,預計可以提升一倍。

4結語

從上述應用舉例可以看出,不同的產品、不同的結構設計、尺寸差異、不同的材質都會對產品的性能產生一定的影響。

在計算機上模擬仿真一些實際應用情況,有助于在設計階段找出產品散熱性能方面的缺陷,保證產品品質。通過熱仿真獲得的模擬數據具有參考價值,在設計研發新產品時,需盡可能從多方面去考慮,利用一些輔助工程軟件來進行分析:同時要讓別人也能清楚地了解到不同的設計對產品性能的影響,進而選擇最優方案來設計新產品或改善現有產品。
