引言

標志牌是供電基礎設施,供電線路桿塔在搶修和巡檢時,為確保線路桿塔的安全可靠,需要對桿塔上所有設備進行精確定位,每個線路桿塔上的設備必須安裝長期牢固的警示標志。

1項目背景

目前在電力系統配電網絡中,電力架空線路桿塔上的標志牌是裸露在外的,長期承受大風、雨淋、日光暴曬以及灰塵的侵蝕,造成大量標志牌出現字跡模糊和褪色的現象。此外,標志牌材質堅硬度較差,采用鐵絲、不銹鋼扎帶或螺絲固定,在臺風季節容易造成標志牌松脫、斷裂,給路人、車輛都帶來了一定的安全隱患,且標志牌離帶電設備較近,只能在線路停電后進行更換。

2項目方案與實施

桿塔號標志牌支架設計為相框式上開結構,開關標志牌、刀閘標志牌、跌落式熔斷器標志牌、變壓器標志牌支架設計為相框式側開結構。通過改良絕緣棒的工作頭,在工作頭上加裝攝像頭和LED鏡子,作業人員在地面通過操作懸掛工具,并將手機與攝像頭遠距離wi一Fi實時視頻連接,一邊操作懸掛工具,一邊觀察手機和LED鏡子,可以清晰地檢查標志牌懸掛的情況,并對標志牌進行帶電更換。

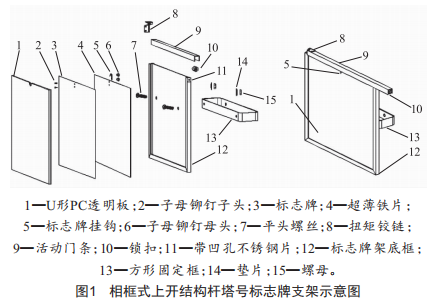

相框式上開結構桿塔號標志牌支架如圖1所示。本支架是通過方形固定框13用螺絲或U形抱箍固定在桿塔上,桿塔號標志牌的安裝高度為底邊距地面2.5～3.51,將相框式支架的打開方式設計為上開方式,上方開口的縫隙只有10m1511。帶電更換標志牌時,首先將絕緣懸掛工具的工作頭卡住活動門條9右方突出部分,向上頂開至909狀態,用懸掛工具的工作頭卡住標志牌上的掛鉤5,然后利用懸掛工具將標志牌3放進標志牌支架內框上方縫隙,標志牌完全進入內框后再用懸掛工具將活動門條向下關閉,由于支架具有框內縫隙較小、較鏈及側面鎖扣扭力大的特殊結構特點,可以保證標志牌能承受臺風的襲擊。

相框式側開結構桿塔開關、刀閘及變壓器標志牌支架如圖2所示。本支架是通過方形不銹鋼固定框20用螺絲或U形抱箍固定在桿塔上,開關標志牌、跌落式熔斷器標志牌及刀閘標志牌的安裝高度為距地面～.51以上。標志牌9安裝懸掛的時候,首先將絕緣懸掛工具的工作頭扣住標志牌活動門的掛鉤3向反方向拉開活動門～,然后利用懸掛工具將標志牌放進標志牌支架內框,此時支架內框四個邊的磁鐵迅速地吸引標志牌背面鐵片,會將標志牌自動定位吸引住不讓其向下跌落,再用懸掛工具將活動門鉤往上推關閉活動門,活動門上的兩邊的鎖扣會緊緊地鎖住標志牌支架。

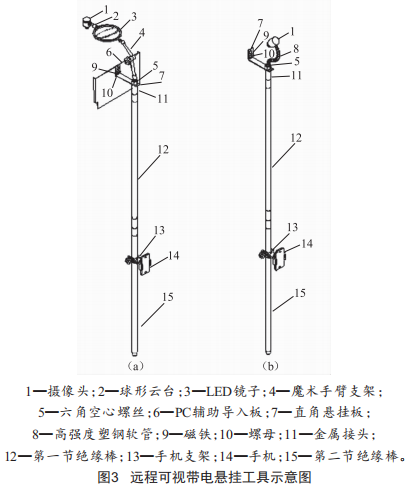

圖3(4）為桿塔號標志牌遠程可視帶電懸掛工具,該工具是與相框式上開結構桿塔號標志牌支架配套使用的。由于上開式標志牌框架的內部縫隙很小,內部寬度只有10a1511,標志牌安裝高度較高,懸掛有難度,因此通過在絕緣棒12的基礎上改良絕緣棒工作頭,并增加了攝像頭1和LED鏡子3,在帶電的情況下更換標志牌,將標志牌放在直角懸掛板～頂端的半圓形位置上,直角懸掛板～內部嵌有磁鐵將標志牌緊緊地吸住以防止其擺動,不僅可以利用LED鏡子光學反射原理檢查懸掛的情況,還可以利用手機1～與攝像頭1進行wi一Fi遠程實時連接,用手機觀察懸掛的情況,將標志牌的底部靠近支架上部的縫隙位置,利用PC輔助導入板6將標志牌拉入到支架的縫隙內。圖3(b）為開關、刀閘及變壓器標志牌遠程可視帶電懸掛工具,原理和使用方法相同,只是減少了LED鏡子和PC輔助導入板。

3項目效果應用分析

該產品已在鶴山局架空線路桿塔上廣泛應用,待技術成熟后將推廣至全局及全國電力系統。

4結語

本文研制的架空線路可帶電更換相框式標志牌支架及遠程可視懸掛工具,不但有效解決了安健環標志牌日曬容易發黃、臺風季節容易出現斷裂和跌落、雨水和灰塵侵蝕等問題,而且可以實現帶電懸掛標志牌,節約了停電時間,減少了標志牌更換的頻率。
