引言

某公司所屬220kV某變電站,有載開關發油位異常告警信號,現場檢查發現有載開關油位表指示油位降至0,發信正確。檢修人員當天對有載開關進行補油工作,油位恢復正常。為了確定是否為發生竄油的問題,還委托試驗所對主變本體絕緣油進行成分分析試驗。一個月后,油位再次出現異常,檢查變壓器外部,沒有嚴重的滲漏油。利用連通器原理及水平法測量,本體油位與有載開關油位大致相同。因此,判斷該站#1主變壓器有載開關有內部竄油的嫌疑。

通過對220kV某站#1主變壓器有載開關油位異常的處理消缺維護工作,發現真正導致有載開關油位異常的原因是:在主變運行時,開關油枕油位與本體油枕油位存在高度差(有載油位高于本體油位）,因為壓力的作用,有載油枕的油通過密封不良的點進入本體,有載油位不斷下降,直到與本體油位持平或差很少,這也就解釋了在外部無明顯滲漏油的情況下,有載開關里油的去向。而主變本體油進行化學成分試驗未檢測出有關烴含量超標,也可能是因為有載開關本身動作次數就不多,開關油的烴含量低,竄入到本體的含量就更少,所以在試驗時,雖有微量的數據被檢測到,但遠未達到超標數據的地步。

在臨界油位時,有載開關會出現類似220kV某站那樣密封圈損壞情況下的竄油。本文提出通過調低有載開關油枕的高度,使得本體油位始終比有載油位高,有載油(受污染的油）不會竄到本體去,只有本體油竄到有載開關,不至于污染本體。結合現場實際檢查結果以及對主變本體絕緣油的跟蹤試驗成分分析論證,總結出該方法對有載調壓開關竄油的處理合理有效。

1缺陷分析及處理

1.1缺陷分析

為防止工作過程中非電量保護誤發信號,將#1主變壓器有載重瓦斯跳閘投入壓板及#1主變壓器本體重瓦斯跳閘投入壓板退出,并斷開非電量保護電源空氣開關。連接油管,將有載開關油枕及有載開關器室內的油排出。

檢查有載開關油位表、油管、本體油位表及其他相關部件,并未發現異常。將有載開關調至中間位置,拆卸有載開關傳動軸,打開頂蓋并吊出切換開關檢查器室。此時,主變本體內充滿變壓器油,而有載開關器室內無油,兩者間有油壓差,發現開關器室頂部法蘭處有明顯滲油現象,兩個定位銷處因無螺帽鎖緊,滲油尤為明顯,如圖1所示。

圖1滲油處

開關器室頂部法蘭處有明顯滲油現象,則可能為密封膠圈有問題。關閉本體油枕與主變本體間的閥門,打開本體有載呼吸器,排出部分主變本體油,至本體油位低于有載開關檢修托架以下。為確認油位具體位置,用一根細管進行測量,如圖2所示。

圖2測量本體內實際油位

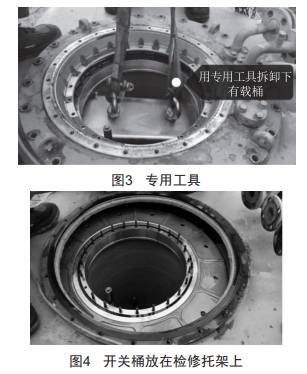

對主變壓器有載開關進行吊檢,用如圖3所示專用工具將開關器室與本體分離,下放到開關器室的檢修托架上,如圖4所示。

1.2缺陷處理

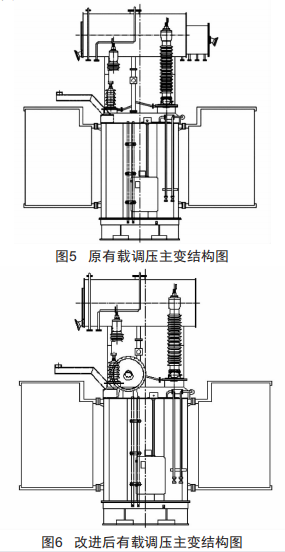

在臨界油位時,會出現像220kV某站那樣密封圈損壞情況下的竄油。如果調低有載開關油枕的高度,就算密封圈損壞了,因為本體油位始終比有載油位高,有載油(受污染的油）也不會竄到本體去,只有本體油竄到有載開關,不至于污染本體。原有載調壓主變結構如圖5所示,主變油枕與有載開關油枕在同一高度,由于油位的高度差存在,當有載開關的油枕密封圈損壞時,有載開關油枕的油會竄入主變本體。而改進思路是將有載開關的油枕調整到主變本體上方,使其高度低于本體油枕的高度,確保本體油位低也高于有載油位,消除有載開關油枕里油位與本體油枕油位的壓力差。改進后有載調壓主變結構如圖6所示。

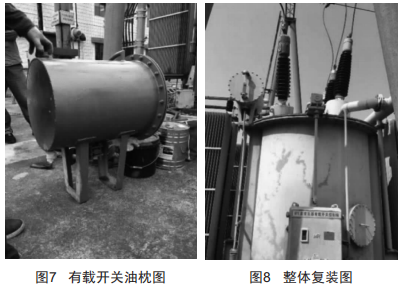

如圖7所示,根據設計要求安裝有載調壓油枕,并對開關器室進行清洗后,將開關切換芯子吊回器室內,恢復開關整體復裝工作,如圖8所示。

安裝工作完成后,重新對有載開關注入新的絕緣油,并對所有放氣閥如散熱片、油管、升高座、本體瓦斯、本體油枕等地方多次進行放氣,待主變本體及有載開關油靜置后,取油樣進行試驗,各項數據均達標,符合投運條件。

2缺陷處理后的檢查與驗證

2.1缺陷處理后的加壓檢查

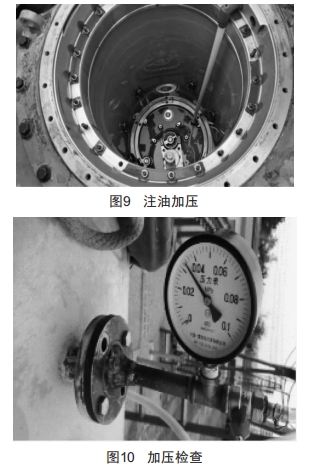

進行處理后,通過加壓對有載桶進行進一步檢查,以確保萬無一失。通過加壓至0.03MPa檢查筒內有無滲漏,如圖9所示。加壓結果為無滲漏,如圖10所示。

2.2油位表校驗

2.2.1有載開關油箱油位表

通過排盡油及注油過程檢驗其動作正確,報警值正常。

2.2.2本體油箱油位表

通過排盡油及注油過程檢驗其動作正確,報警值正常。注油后充氮氣排出油枕內的空氣,確保油位指示真實性。

2.3補油記錄及有載油箱容量計算

2.3.1補油記錄

220kV某站#1主變有載開關分別在2017年2月2日、12月27日、2018年1月22日、2月13日處理油位低缺陷,對有載開關油箱進行補油。

2.3.2有載油箱容量及補油量、竄油量的計算

按有載油箱直徑大約600mm、高度大約250mm計算,3.14×3002×250≈70L,油箱容量大概70L,按每次補油容量為油箱的2/3計算,70×0.6=42L,每次補油大約40L,四次共補160L,換算成變壓器油的容量為:160×0.895(變壓器油密度）≈140kg:竄油量為:140-20(油箱中剩油）=120kg。

2.4油中溶解氣體濃度分析判斷

根據有載開關油樣色譜試驗結果,變壓器油中溶解氣體乙炔含量為150uL/L,而根據原變壓器油樣色譜試驗結果,變壓器油中溶解氣體乙炔含量為0uL/L。

處理缺陷前補充過四次變壓器油,估算竄油量為120kg,即含乙炔濃度為150uL/L的劣質油滲竄到變壓器本體油箱內。計算其對本體變壓器油中溶解氣體含乙炔氣量的影響(本體油按50t計算）:120×150÷(50000＋120）≈0.36uL/L。主變本體油中溶解氣體乙炔量會上升至0.36uL/L左右。

根據以往經驗,隔離故障源后變壓器油中溶解氣體沒有增長量,經過長時間的溶合后,含氣量會有所下降。也就是說,本體油試結果含乙炔0.36uL/L,這個含氣量數值是切換開關油箱內劣質油與本體油混合后比較合理的數值。

這次220kV某站#1主變壓器,因為切換開關油箱密封不良,造成變壓器油中溶解氣體乙炔含量上升?，F(xiàn)在#1主變壓器切換開關油箱竄油缺陷已消除,所以變壓器油中溶解氣體乙炔含量在0.36uL/L左右,在這個基數上不會再產生含氣量增長的情況,具體變化數值應結合大修前后試驗數據進行比對、驗證。

3結語

在實際生產工作中,有載開關滲油的缺陷雖不是特別常見,但也并非極少出現。在天氣冷熱交替或是主變負荷過高、油溫過高時更容易引起密封的老化。變壓有載分接開關常滲油的部位有:油室的上、下法蘭連接處,油室絕緣筒上的關蓋密封處,油室內及底部結合處。造成滲油的原因也是多方面的:既有開關本身產品制造質量和出廠裝配的因素,也有安裝、維護、檢修不到位的原因。而通過調低有載開關油枕的高度,使得本體油位始終比有載油位高,保證了有載油(受污染的油）不會竄到本體去,只有本體油竄到有載開關,也不至于污染本體。

經過一段時間的試點考究,對實施前后的成效進行對比,結果說明該改進方法具有一定的適用性、科學性、有效性、可操作性,且其以創新優勢為主變有載開關竄油缺陷處理帶來了更好的幫助,提升了電網質量整體效能。
