SiC MOSFET 在開關狀態下工作。然而，了解其在線性狀態下的行為是有用的，這可能發生在驅動器發生故障的情況下，或者出于某些目的，當設計者編程時會發生這種情況。

線性區

電子元件的線性區(或有源區)是無法循環所有可用電流的區域，其行為就像電流調節器一樣。不言而喻，功耗非常高，而效率則相反，極低。但是，也有電子元件工作在直線區域的情況，會出現以下情況：

· 柵極電壓V g不在制造商設定的正負限制，而是位于中心區域附近。

· 漏源電壓V ds不接近于零，而是處于高得多的電壓。

· 漏極電流 I d由重要值表征。

· 組件耗散的功率非常高。

· 元件溫度也很高。

· 電路效率低。

線性區域可用于為使用 SiC MOSFET 的無線電發射器創建 A 類模擬音頻放大器，但也可能在組件驅動器發生故障時發生。因此，設計人員應控制 MOSFET 之前的電路。

MOSFET的電氣圖和線性操作

在我們的示例中，使用了具有以下屬性的 SiC MOSFET 型號 C3M0160120D。接線圖如圖1所示。

· V ds : 1,200 V

· I d : 17 A, 25?C

· R DS(on) : 160 mΩ

· 靜態狀態下的柵極電壓：–4 V 至 15 V

· 最大功耗：97 W

在以下直流模擬中，柵極上的電壓跨越制造商指定的整個范圍(從 –4 V 到 15 V)，當然不會超出這些限制。該電路為負載提供低電流，不會使半導體應變。測試的目的是觀察組件的不同參數，特別是當它們在關閉區域或開啟區域不起作用時。該仿真還監控結溫和散熱器溫度。

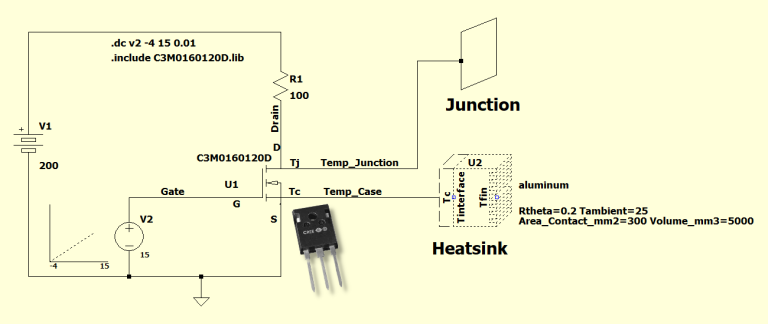

圖 1：SiC MOSFET 線性區操作的接線圖

接線圖包括一個 200-V (V1) 電源、一個非常堅固的 100-Ω 電阻負載 (R1)、C3M0160120D SiC MOSFET (U1) 和一個可變電壓發生器(從 –4 V 到 15 V)，用于用驅動功能 (V2) 驅動 MOSFET 柵極。圖中還包括一個散熱器。

直流掃描模擬

系統的電氣仿真沒有預見瞬態狀態，而是采用 DC 掃描模式，其中將在 –4 V 和 15 V 之間的范圍內以 10 mV 的步長檢查柵極的所有電源電壓。通過這種方式，您將看到 MOSFET 對各種柵極電壓的反應。用于執行此類仿真的 SPICE 指令如下：

.dc v2 -4 15 0.01

該系統的電氣仿真沒有瞬態模式，而是采用直流掃描模式，其中將在 –4 V 至 15 V 的范圍內以 10 mV 的步長研究所有柵極的電源電壓。

加載電流圖

我們要檢查的第一張圖是與流過負載的電流有關的圖，具體取決于柵極電壓，如圖 2 所示。X 軸代表柵極上的電壓，Y 軸代表負載上的電流。如您所見，該圖可以分為三個不同的區域：

· 該組件位于左側的遮斷區域(藍色)，因為柵極電壓(從 –4 V 到 3 V)不足以導通器件。在這種情況下，MOSFET 不傳導電流，DS 結實際上是開路(約 400 MΩ)。

· 由于柵極電壓(從 7 V 到 15 V)足以使器件在決定時導通，因此器件位于右側區域(綠色)，其中組件處于飽和區。在這種情況下，MOSFET 傳導最大電流，DS 結實際上是一個閉合電路(約 160 mΩ)。

· 元件位于線性區域的中心區域(紅色)是柵極電壓(從 3 V 到 7 V)允許器件傳導部分電流的位置。在這種情況下，MOSFET 會發熱很多，并用作低效率電流調節器。DS 結的歐姆電阻在 6 kΩ 和 2 Ω 之間。

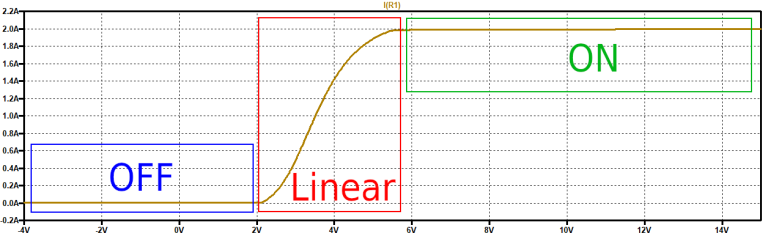

圖 2：負載電流與柵極電壓的關系圖

設備消耗的功率

在前面的示例中，流經器件的電流代表典型操作，因為 DS 通道的歐姆電阻會隨著柵極電壓的升高而降低。柵極上的電壓表示在 X 軸上，MOSFET 消耗的功率表示在 Y 軸上。另一方面，如圖 3中的圖表所示，耗散功率的軌跡非常引人注目。在這種情況下，還可以看到三個單獨的部分：

· 左側區域的柵極電壓介于 –4 V 和 2 V 之間。在這種情況下，MOSFET 處于禁用狀態，沒有電流從負載流出，耗散功率幾乎為零。

· 右側區域的柵極電壓在 6 V 和 15 V 之間。這種情況下，MOSFET 處于完全飽和狀態，最大電流通過負載，平均耗散功率為 1.5 W。這種耗散是由于 R DS(on)的值，盡管它非常低，但在現代技術狀態下還不等于零。

· 由于柵極電壓在 2 V 和 6 V 之間，MOSFET 位于中心區域的線性區域。在這種情況下，MOSFET 處于有源區，并且耗散功率非常高，在 100 W 左右達到峰值，并導致大量熱量積聚。雖然理論上避免將半導體的工作區域置于該范圍內是至關重要的，但在某些情況下，設計人員會故意選擇這樣做。

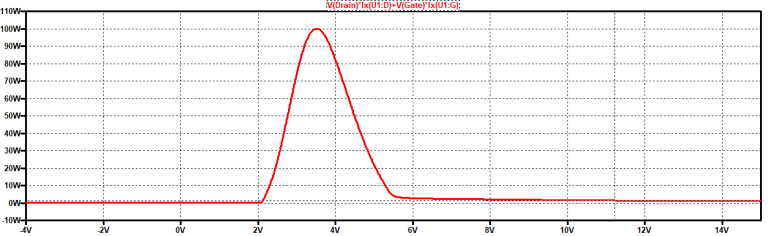

圖 3：MOSFET 功耗與柵極電壓的關系圖

效率

系統的效率也與 MOSFET 消耗的功率成反比。請記住，計算通用電路效率的公式如下。

圖 4中的圖表顯示了與柵極電壓相關的電路效率趨勢。當后者大約在 2 V 和 5.5 V 之間時，MOSFET 工作在線性區域，因此系統的效率不是最佳的。當設備處于飽和區時，該值幾乎達到 100%。X 軸代表柵極上的電壓，Y 軸代表電路的效率，以百分比表示。

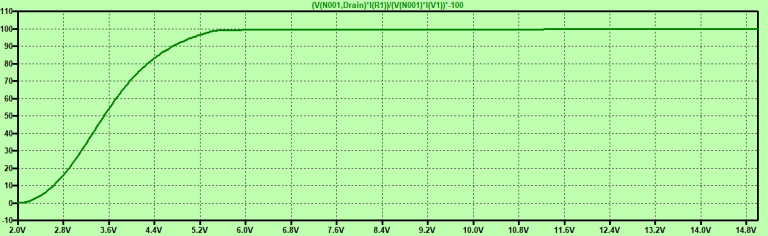

圖 4：系統效率與柵極電壓的關系圖

MOSFET的工作溫度

器件和散熱器之間的結溫控制也是一項非常重要的特權，它使設計人員能夠正確確定所涉及的電流和冷卻系統的尺寸。由于采用了 LTspice 庫中提供的 SOAtherm-HeatSink 模型，只要SPICE半導體組件配備“Tc”和“Tj”端子，就可以監控這兩個溫度。在這個例子中，散熱器的材料是鋁。其熱阻 (Rθ) 等于 0.2?C/W。模擬的環境溫度為 25?C。最后，電子元件與散熱器的接觸面積為300 mm 2，而后者的體積為5,000 mm 3。最后，在圖中圖 5可以觀察到與結和散熱器相關的溫度趨勢。盡管圖表將它們報告為以伏特表示的電壓，但它們是以攝氏度表示的成熟溫度。請記住，域是柵極電壓的域，而不是時間的域。該圖顯示了兩種不同的情況：

· 在 MOSFET 的阻斷和飽和區，結溫和散熱器溫度實際上等于環境溫度，相當于 25?C，而柵極電壓介于 –4 V 和 2 V 之間，然后介于 9 V 和 15 V 之間。

· 在線性區域，溫度非常關鍵，在最高峰值處，結達到 230°C，散熱器達到 103°C。在這些條件下，顯然 MOSFET 被破壞了。

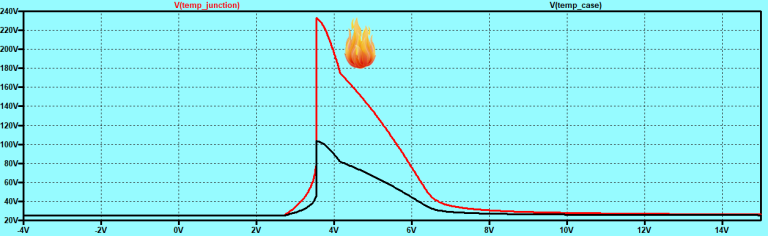

圖 5：結和散熱器溫度與柵極電壓的關系圖

音頻放大器

在線性狀態下使用 SiC MOSFET 制作 A 類音頻放大器是一個有趣的實驗(參見圖 6中的原理圖)。今天，使用 A 類放大器極為罕見。但是，當您需要以非常小的失真放大信號時，A 類放大器非常有用。從音頻的角度來看，在這種情況下，設備在其完整的線性區域內工作，確保了高效的性能。主要缺點是 A 類放大器會產生大量熱量以消散，因為即使沒有音頻信號，MOSFET 和負載電阻器也必須消耗大量電流。因此，系統始終以最大可用功率工作。

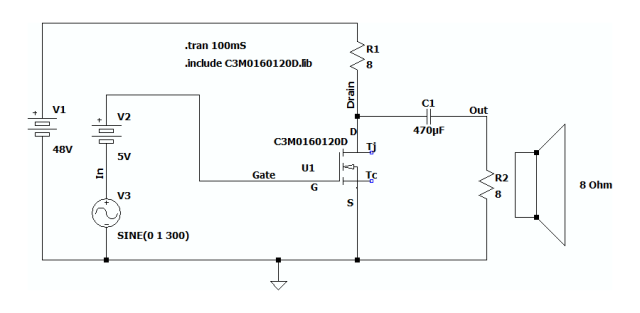

圖 6：A 類放大器不會使音頻信號失真，但會產生大量熱量。

在接線圖中，負載電阻R1至少應該能夠承受130W，而MOSFET的功耗為60W。顯然，提供的聲音功率要低得多，效率也很低。在圖 7 中，可以觀察到輸入和輸出信號(后者與第一個信號反相，頻率為 300 Hz)，最重要的是，諧波失真小于 6%。

圖 7：A 類放大信號和相關的 FFT 處理

結論

以當今的高效研究方法，在線性狀態下使用半導體不再有意義，而依靠 PWM 和開關解決方案要好得多，這無疑提供了更高的性能保證。
