上海東軟載波微電子始終致力于為市場提供可靠性高的工業級MCU芯片，在拓展至電機控制領域推出了ES32M0150——入門款32位電機控制SoC芯片，具有資源緊湊，性價比高的特點，適合中低端電機控制應用。

1. 芯片簡介

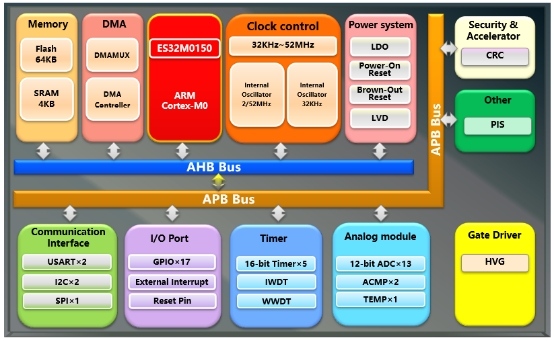

ES32M0150是采用ARM 32位Cortex-M0內核的微控制器，具有64KB FLASH和4KB SRAM。1路高級定時器AD16C4T，3路通用定時器GP16C2T，1路基本定時器BS16T。多達17個I/O，1路12Bit ADC(850KSPS)，2路模擬比較器ACMP。2路USART， 2路I2C，1路SPI。

ES32M0150內含專門用于200V 6N-MOSFET的三相柵極驅動器HVG以及5V LDO，特別適合于電池供電的馬達驅動。具有死區時間以及防止功率器件直通短路保護功能。

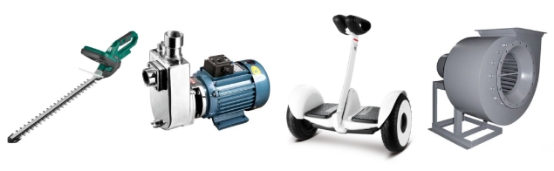

ES32M0150主要用于無感BLDC、有感FOC電機應用，例如電動工具、園林工具、電動平衡車、水泵和風機等電機控制領域。

2. 電動扳手方案

2. 1 概述

電源

? 18V 鋰電池供電

電機

? 無感BLDC方波控制

特點

? 六步換相控制

? 啟動力矩大

? 初始位置檢測

? BEMF過零點檢測

? 速度閉環控制

? 多級硬件剎車保護電流

? 集成預驅可靠性高

功能

? 軟啟動

? LED 照明

? 手柄開關啟動和自停

? 支持調速開關

? 正反轉控制

? 過流保護

? MOS 管過溫保護

? 電池欠壓保護

? 電量指示

? 故障報警指示

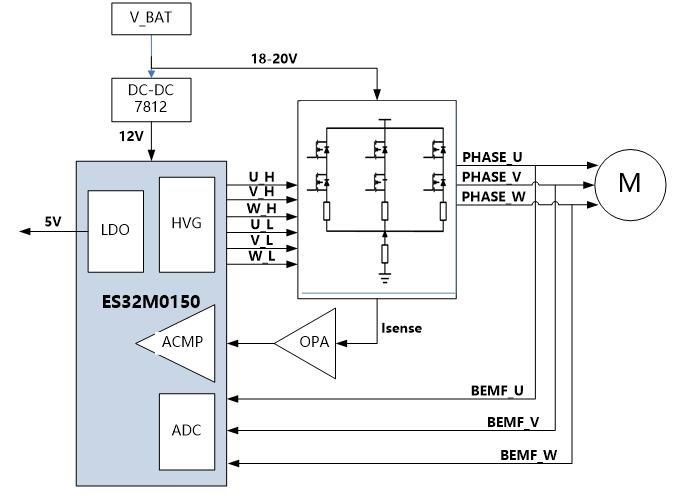

2. 2 電動扳手原理框圖

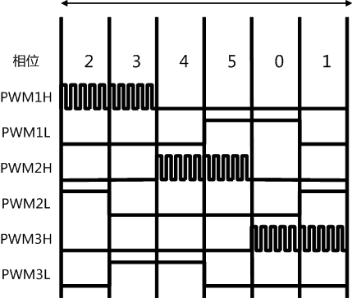

2. 3 六步換相

PWM控制方式(H-PWM-L-ON)

? 上橋臂PWM調制導通

? 下橋臂高電平導通

2. 4 信號采樣

PWM & ADC

? 四路高級定時器，均可工作在PWM中心對齊模式，其中三路定時器控制電機三相驅動，第四路的PWM比較匹配事件可靈活設置在三相PWM“ON”狀態的任意位置，第四路的PWM的比較匹配中斷作為外設互聯PIS的輸入信號，由PIS自動觸發插入組ADC轉換檢測斷開相的反電動勢。

? 采用PIS觸發ADC轉換的方式，ADC工作速度能做到850KSPS，占空比相對較小時也能滿足PWM“ON"區間采樣，能滿足一般低速要求的場合，適合大多數電動工具的應用。

? 消磁事件，換相后延時15°電角度再進行PWM周期采樣，規避線圈產生的尖峰脈沖。

反電動勢判斷過零

? 通過檢測各相反電動勢的過零點，就可以獲得轉子的幾個關鍵位置來實現無霍爾傳感器的直流無刷電機換相控制。

? 只要在每個60°內檢測不通電那一相的電壓，即可檢測到反電動勢。

? 兩個換相點的中間都對應一個反電動勢的極性改變的點，即反電動勢從正變化為負或者從負變化為正的點，稱為過零點。

? 利用反電動勢的這個特性，只要我們能夠準確檢測出反電動勢的過零點，將其延遲30°，即為需要換相的時刻。

建立閉環調速

? 每一相的反電動勢都有兩種過零情況：從正變?yōu)樨摵蛷呢撟優檎?。三相共有六種過零情況，對應六種換相狀態，這種對應關系固定不變。

? 換相順序做成表，程序每檢測到一個過零點，就通過查表來決定相應的PWM和IO輸出，控制下一步哪兩相通電。

? 插入組ADC檢測切換到當前的斷開相繼續檢測反電動勢過零點，如此循環，直至建立穩定的閉環。

? 過零點超前換相點30°電角度，因此在檢測到過零點后，要先延遲30°電角度再換相。而相鄰兩個過零點之間的時間間隔是60°電角度， 通過測量的兩個過零點的時間間隔， 就可以計算出換相時間。

? 當閉環建立后， 通過軟件濾波，電機的轉速是漸變的，相鄰兩個換相周期的時間相差不會很大。

? 進入閉環后，通過改變PWM的占空比即可調節電機轉速，占空比越大轉速越高。

初始位置檢測

? BLDC電機的起動方式是控制難點。由于電機繞組的反電動勢與轉速正相關，當轉速很低時，BEMF也非常小以致很難準確檢測，本方案電機采用高頻注入法實現轉子初始位置定位，以給定速度啟動。

? 工作原理：對處于永磁體磁場中的線圈施加一個電壓，根據磁場方向的不同，產生的電流會增強或削弱磁場的強度，從而使線圈電感減小或增大。

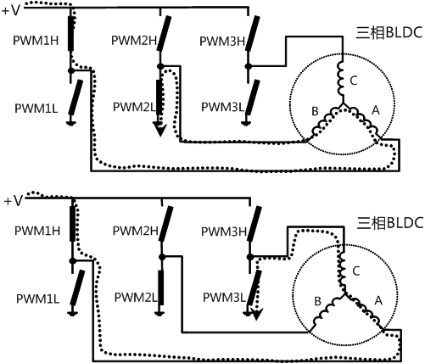

? 實現方法：先將某一相繞組連接到高電平，另外兩相接地，這時產生的定子磁場方向如圖所示。然后將接地的兩相繞組改接到高電平，原來接高電平的繞組接地，產生一個方向相反的磁場。兩種情況的通電時間都很短，轉子并不轉動，繞組中產生一個電流脈沖。比較這兩種情況下電流脈衝的大小，即可比較出兩次繞組電感的大小，從而可把轉子定位在180°的范圍內。然后換一相電機繞組重復剛才的過程，把轉子定位在另外180°的范圍內。三相繞組各進行一次檢測，三個范圍的重合處，即可確定轉子所在的60°范圍。

? 由于這種方法每次繞組通電的時間都很短，因此不會擔心過流的問題。另外由于不會改變轉子位置，在轉子運行的間隙中也可以用這種方法來檢測轉子位置。

2. 5 總結

ES32M0150是上海東軟載波微電子推出的一款專用電機控制芯片，集成三相柵極驅動器驅動MOSFET。芯片性價比高，用戶可以進一步降低BOM成本，減小PCBA面積。內置兩個模擬比較器，可靈活實現比較器過零檢測和硬件過流保護。注入組高速ADC滿足大多數低速電機應用場合。

我司為客戶提供無感BLDC電動工具開發套件，通過靈活的參數配置，用戶可快速導入產品，縮短產品的開發周期。

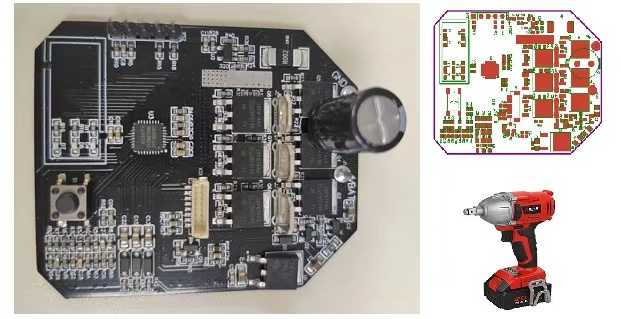

參考設計板
