在這篇文章中，我將構建典型的 CAN 驅動器拓?fù)浣Y(jié)構，并說明為什么端接對于與 CAN 的正確通信如此重要。

國際標準化組織 (ISO) 11898 CAN 標準規定，CAN 網絡的物理線為特性阻抗為 120Ω 的單雙絞線電纜。此外，標準規定總線的兩端必須用等于電纜特性阻抗的電阻器端接。

正如我在上一篇文章中所展示的，典型的CAN 驅動器具有“開漏”輸出結構，這意味著顯性邊沿是主動驅動的，而隱性邊沿不是。因此，正確終止總線非常重要，因?yàn)樗梢源_保隱性邊沿正確衰減，并及時用于下一位的采樣點。

端接可以有多種不同的形式，但圖 1 顯示了兩種最常見的總線端接技術：標準端接和分離端接。

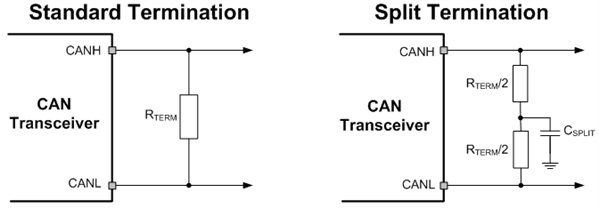

圖1 ：常見的 CAN 端接技術

標準端接

標準端接由 CANH 和 CANL 之間的單電阻端接組成，如圖 1 左側所示。該技術需要在 CANH 和 CANL 之間放置一個匹配電纜差模特性阻抗(通常為 120Ω)的單個電阻每個終端的總線線路。

拆分終止

圖 1 右側所示的分離端接技術使用兩個電阻器，它們等于電纜特性阻抗的一半(通常每個 60Ω)，并在共模點和地之間放置一個電容器(通常在 1-100nF 之間) )。

盡管分離端接技術使用更多組件，但它提供了為網絡上的共模噪聲創建低通濾波器的額外好處，因此有助于改善電磁輻射。電阻器和電容器 (RC) 創建一個 RC 低通濾波器，其轉角頻率如公式 1 所示：

拆分終端要記住的一件事是使用匹配良好的電阻器很重要。電阻的任何變化都會將網絡上存在的共模噪聲轉換為差分噪聲，從而影響接收器的抗噪聲能力。

我聽到的關于這種端接技術的典型擔憂包括：“這會過濾我的 CAN 總線信號嗎?” 和“我是否需要將轉角頻率置于數據速率之上?” 這兩個問題的簡單答案是否定的。由于電容器不會在差分總線信號上施加直流 (DC) 負載——它只過濾交流 (AC) 信號和共模信號——而差分信號決定了總線狀態，所以你不需要需要將濾波器的拐角頻率設置在數據速率之上。

導致總線端接不當?shù)囊粋€(gè)有時被忽視的問題是從網絡中卸載一個或多個具有集成端接的節點時。這會導致 CAN 總線半端接或可能未端接。圖 2、3 和 4 顯示了具有三種不同終端情況的 CAN 總線信號：

· 圖 2 是一個示例 CAN 收發器，兩端均使用標準端接正確端接。

· 圖 3 顯示了相同的 CAN 收發器，僅填充了兩個標準終端之一。

· 圖 4 顯示了缺少兩個標準終端的相同 CAN 收發器。

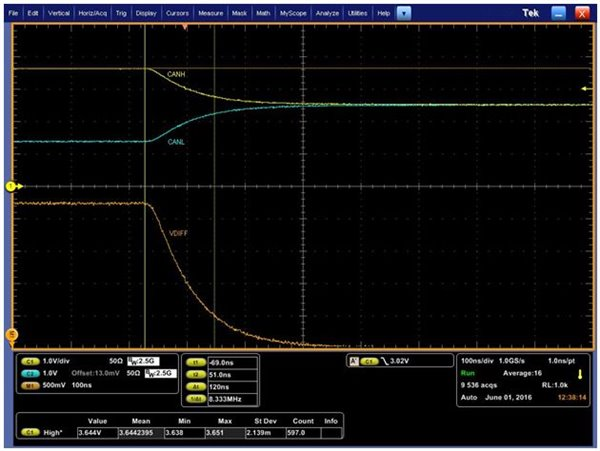

圖 2：具有兩個標準終端的 CAN 總線信號

圖 3：只有一個標準端接(和一個缺失)的 CAN 總線信號

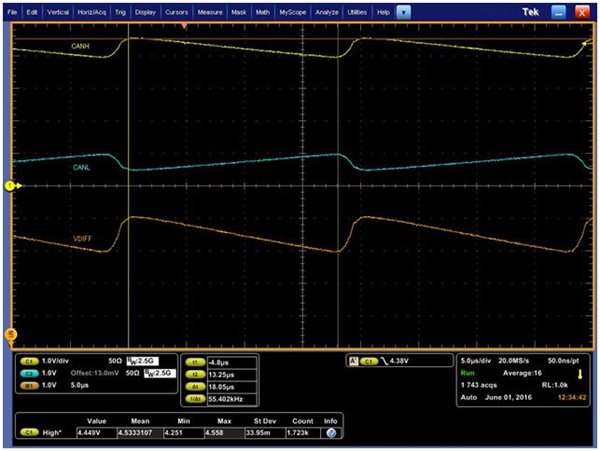

圖 4：沒有終端的 CAN 總線信號(都缺失)

正如我們?cè)诒容^圖 3 和圖 2 時看到的那樣，當我們失去兩個終端之一時，隱性邊沿需要兩倍的時間來衰減(120ns 與 251ns)。這種延遲將隨著更大和更多容性負載的網絡而增加。對于圖 4 中所示的場景，即使在 18.0μs 之后，總線也不會衰減回隱性狀態!對于 RC 延遲太慢的情況，下一位的采樣點會在總線返回到低于 500mV 的差分電壓之前出現，因此會導致位錯誤。

此 RC 延遲將因網絡而異，并且取決于收發器在網絡上并聯放置的差分負載，以及由于布線、保護和濾波組件而產生的所有電容。因此，將端接放置在所有網絡節點的外部或永遠不會被卸載的節點上很重要，因?yàn)檫@將避免因總線端接不當而可能出現的主要信號完整性問題。

在選擇終端電阻時，我們需要考慮的最后一件事是如何確定它們的大小。根據系統中可能發生的故障，需要對電阻器進行額定以處理可能的故障電流。通常最壞的故障是電源線與 CANH 短路，CANL 在驅動主導信號時會產生大電流。對于 12V 電源和 120Ω 阻抗，電阻器可能有高達 100mA 的電流通過它。因此，使用額定功率足夠高的電阻器來處理可能的總線故障情況非常重要。

如我們所見，雖然 CAN 終止是一個相當簡單的主題，但如果處理不當，可能會導致通信問題。在本系列的下一部分中，我將討論拆分終端如何幫助改善電磁輻射，并展示 CAN 總線信號和傳導發射圖，使用和不使用拆分終端。
