選擇降壓轉換器中的輸出電容通常基于所需的輸出紋波電壓水平。在許多情況下，計算出的電容可能相當小，只允許使用單個陶瓷電容器。此外，由于陶瓷電容器具有非常低的等效串聯電阻 (ESR)，因此它們對輸出紋波的貢獻將很小。這很好，因為它可以降低成本，所以電容越小越好。

但是，如果在推進我們的設計之后，我們在測試期間發現負載瞬變導致輸出電壓下降到無法接受的低水平怎么辦?在這種情況下，唯一的解決方案是為輸出加載更多電容，從而強制采用新的印刷電路板 (PCB) 布局。

我有一個簡單的計算可以防止這種災難。

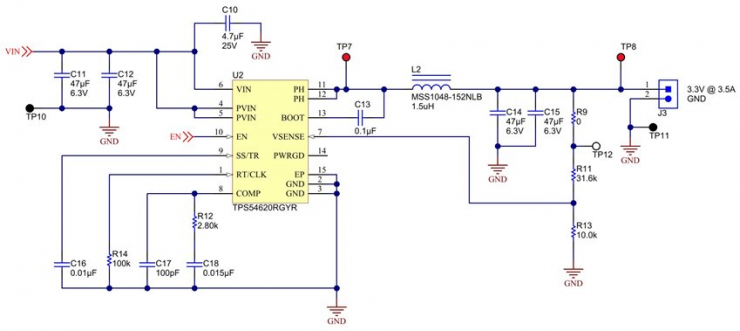

圖 1：具有陶瓷輸出電容器的TPS54620同步降壓轉換器

TPS54620采用熱增強型3.50 mm x 3.50 mm QFN封裝，是一款功能齊全的17-V、6-a同步降壓轉換器，通過高效率和集成高端和低端MOSFET，對小型設計進行了優化。通過電流模式控制(減少元件數量)和選擇高開關頻率(減少電感器的占地面積)，進一步節省空間。

輸出電壓啟動斜坡由SS/TR引腳控制，該引腳允許作為獨立電源或在跟蹤情況下運行。通過正確配置啟用和開漏電源良好引腳，也可以進行電源排序。高側FET上的逐周期電流限制可在過載情況下保護器件，并通過低側源電流限制得到增強，從而防止電流失控。還有一個低側下沉電流限制，關閉低側MOSFET以防止反向電流過大。當模具溫度超過熱關機溫度時，熱關機禁用零件。

圖 1 詳細介紹了具有顯著更多輸出電容的更新設計。為了真正了解負載瞬態性能的情況，我創建了圖 2 所示的仿真模型。我使用該模型繪制了開環和閉環輸出阻抗和環路增益(或轉換器的帶寬)。開環輸出阻抗只是在禁用反饋的情況下查看轉換器輸出的阻抗。由于該設計使用電流模式控制，因此電感器充當恒流源，不會出現在阻抗圖中。但是，如果此設計使用電壓模式控制，則開環輸出阻抗圖將在 LC 諧振頻率處出現峰值。

電感的影響不容忽視。較小的電感值允許轉換器在瞬態期間更快地增加其輸出電流，并且其大小不應過大以至于低于帶寬。圖 2 中的開環輸出阻抗圖被建模為單個 58μF 輸出電容器與小 ESR 和引線電感串聯。兩個 47μF 6.3V 電容和 3.3VDC 偏置的有效輸出電容為 58μF。該圖看起來具有 -1 斜率的電容性，直到它在 500KHz 以上變?yōu)殡姼行浴?

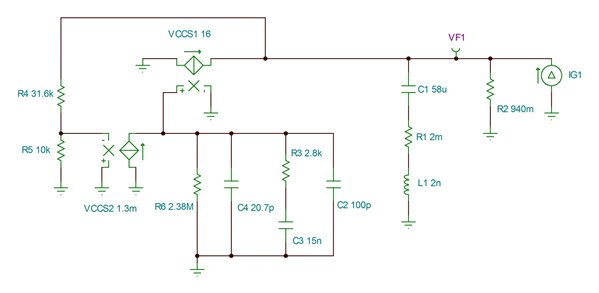

圖 2：顯示閉環輸出阻抗的TPS54260仿真模型

閉環輸出阻抗是開環阻抗除以一加環路增益。轉換器的帶寬是環路增益等于 1 的地方。高于此頻率，反饋對輸出阻抗幾乎沒有好處，因為開環和閉環圖會收斂。在轉換器帶寬以下，反饋環路中的大增益會降低有效輸出阻抗。閉環阻抗的峰值與環路帶寬密切相關。這一點很重要，因為負載瞬態導致的輸出電壓變化等于該阻抗乘以負載階躍。由于該阻抗與轉換器帶寬處的輸出電容器阻抗的幅度幾乎相同，因此我們可以使用它來近似負載階躍響應。

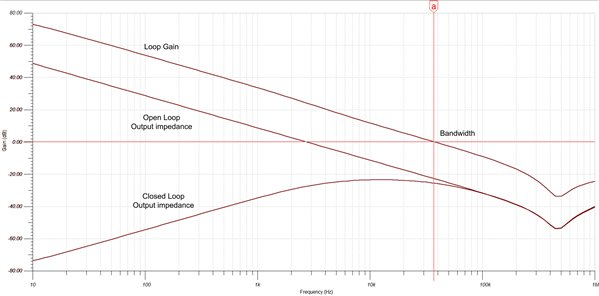

圖 3：仿真表明閉環輸出阻抗在環路帶寬頻率附近達到最大值

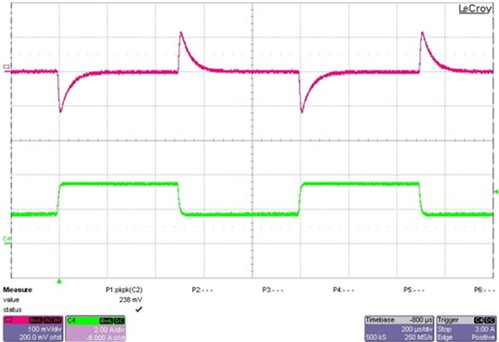

圖 4：1.75A 負載瞬態的電路測試導致 115mV 的輸出電壓變化

電容器的阻抗為 Z = 1 / (2π × f × C)，因此如果將其設置為等于 ΔVout/ΔItran，則可以得到公式 1 所示的負載階躍近似值：

(1)

圖 4 顯示了 1.75A 負載階躍和相應 115mV 輸出電壓下降的實驗室測試。公式 1 使用測得的 38KHz 帶寬，估計為 126mV。

公式 1 可以提供負載電流瞬態所需的陶瓷輸出電容的合理估計值。在許多情況下，這個計算出的電容值可能明顯大于低穩態紋波電壓所需的電容值。我們只需要很好地估計轉換器的帶寬。請記住，具有高 ESR 的電容器(或使用混合電容器類型)可能會增加預期電壓，因此可能需要格外小心(或模擬)。
