如果你問工程師他們是否想要一個高效可靠的系統，答案當然是肯定的。效率和可靠性的定義是什么——以及最終實現系統所需的條件——并不容易回答。

在查看可靠性時，一個常見的起點是確定在發生任何意外操作條件時，可以確保系統受到保護的保護級別。顯然，保險絲是一種簡單的實現方式，可以防止過流保護方案的短路情況。但是，您必須擔心在短路情況下保險絲熔斷后如何將該系統恢復到現場。操作停機時間很昂貴，而且在許多情況下是不可接受的。保險絲只提供兩條信息：電流是否過高，以及系統電源總線是否已打開。

主動測量系統電流的電路可以非常精確地檢測是否存在超出范圍的情況，并允許調整操作性能，以在不犧牲可靠性的情況下實現在全功率預算下的安全操作。

INA199分流監控器是該功能的常用構建塊，因?yàn)樗挠∷㈦娐钒?(PCB) 占位面積小、精度高，以及集成的匹配增益設置電阻器。

INA199系列電壓輸出、電流分流監測器(也稱為電流檢測放大器)通常用于過電流保護、用于系統優化的精密電流測量或閉環反饋電路。這一系列的設備可以在共模電壓從-0.3 V到26 V的情況下感應并聯電阻器上的壓降，與電源電壓無關。有三種固定增益可用：50 V/V、100 V/V和200 V/V。零漂結構的低偏移使電流感應在分流器上的最大壓降低至10 mV滿標度。

輸出被導向一個比較器，該比較器具有一個固定閾值，該閾值對應于功能塊想要檢測的電流電平，如圖 1 所示。

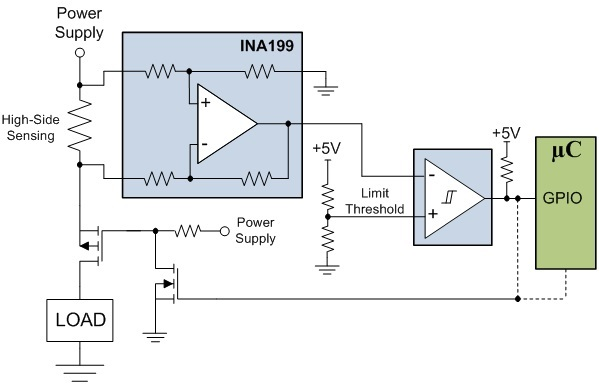

圖 1：典型應用中的 INA199 分流監控器

比較器輸出可以直接控制電路以打開電源總線，或者允許微控制器調節系統性能并在允許的功率預算內繼續運行，或者完全關閉系統。對于嚴重故障，這種關閉功能對于防止超出范圍的情況損壞系統組件非常重要。

該電路的限流閾值由施加到比較器同相輸入端的參考電壓設置。該電壓電平直接對應于INA199測量的電流電平。使用分壓器，您可以使用公式 1 計算參考電壓：

限制參考電壓 = 電流限制 (A) * 分流電阻 (Ω) * 放大器增益 (V/V) (1)

INA300是一款專門的電流感應比較器，它通過將電流感應放大器和比較器集成到一個器件中，以稍微不同的方式實現相同的功能。

INA300 為過電流保護應用而設計，是一個電流檢測比較器，通過測量分流電阻器上形成的電壓，并將該電壓與閾值電壓輸入水平進行比較，從而檢測過電流。此器件可在 0V 至 36V 的共模電壓范圍內測量該差分電壓信號，與電源電壓無關。INA300器件具有可調閾值范圍，此范圍由單個外部限值設定電阻器來設置?？蛇x遲滯功能可調節比較器的運行情況，以適應 0mV 至 250mV 的寬輸入信號范圍。器件上的開漏警報輸出可配置為透明模式(輸出狀態與輸入狀態保持一致)或鎖存模式(清零鎖存時清除報警輸出)。

圖 2 顯示了該比較器的典型應用。該方法與前面使用INA199的示例相同，因?yàn)镮NA300使用單個外部電阻器設置了閾值限制，該電阻器對應于系統的電流限制。

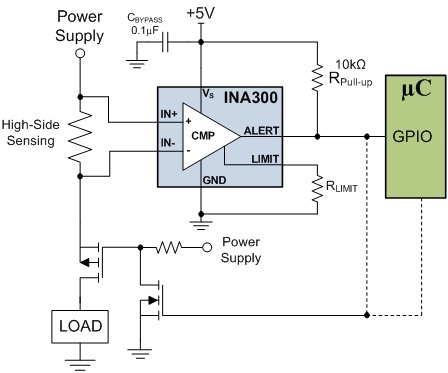

圖 2：INA300電流感應比較器框圖

限制引腳上存在一個內部 20μA 電流源，該電流源根據連接到該引腳的 R LIMIT電阻器的值為比較器創建參考電壓。該電壓被設置為等于在限流電平下分流電阻器上產生的電壓。公式 2 計算 R LIMIT電阻值：

(2)

我希望您現在熟悉INA199和INA300器件如何更有效地檢測和處理過流事件。
