引言

在對于制造過程的研究中,加工特征分析有助于更好地理解零件,同時,對于機床典型零件,可以從其對應的加工特征著手進行分析。特征不僅可以表示零件的基本尺寸以及相應的幾何信息,同時能為后續的加工提供數據參考,可是說是設計、加工信息的合集。常用的零件加工特征包括但不僅限于平面、孔等,也包含車、銑、刨、磨、鉆等各種加工的基本方式,加工特征的準確分析能幫助我們更好地實現系統加工的參數化。

1加工特征分類

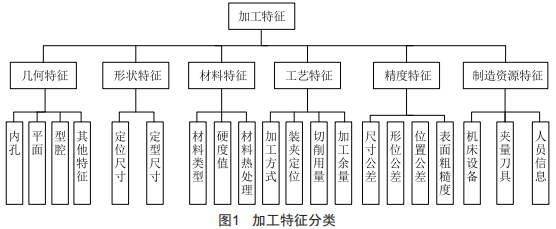

典型的加工特征主要包含以下幾個方面:幾何特征、精度特征、工藝特征等,詳細介紹如圖1所示。

（1）幾何特征:是指零件上各種平面、孔以及空腔的幾何形狀。

(2)形狀特征:形狀特征所指的是與零件位置尺寸相關的加工信息。

(3)材料特征:材料特征是指零件的相關物理性能以及加工的熱處理方面的信息。

(4)工藝特征:是指零件加工完成后所使用的加工工藝信息的總和。

(5)精度特征:一般指的是零件的精度,零件的精度是零件表面的粗糙程度和表面所呈現的波紋度等數據的合稱。

(6)制造資源特征:指的是各種可以幫助零件完成加工的信息和資源的合稱,在這一信息的集合當中有人力、物力以及加工所需要的機器的使用信息等。

2典型銑削加工零件的加工特征

一臺數控機床的組成結構是十分復雜的,內部成百上千的零件如果每個都進行具體的分析,無疑工作量巨大,因此我們不必這樣做,而是只需要找出相應的典型零件進行相關分析就能窺一斑而知全豹,掌握整體的加工設計方法。

2.1機床主軸箱

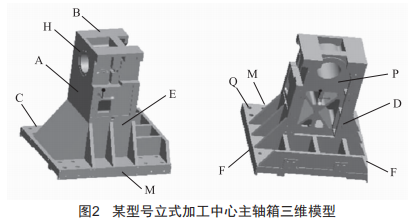

圖2是數控銑削機床的主軸箱構造圖,主軸箱主要起的是支撐和固定的作用。它的加工方式多樣,結構極其復雜,上面布滿了大量的直徑不同的孔。

通過對圖2的分析我們可以得出,這類零件的主要加工面為圖上所標注的A、B、C、D、E、F、M、P等面,需要加工主軸兩端的孔H、底座的孔0以及側面的小孔。我們對其進行工藝流程的步驟分析,具體如下:

（1）畫線:粗銑線的標注。

(2)粗銑:首先以A為基準面粗銑B、C,而后再分別對B、C兩面進行定位基準面的選擇并進行粗銑加工,此次加工不用留余量,可以一次完成相應的加工。

(3)粗鎖:在不更換設備的前提下,鎖定H平面的孔。

(4)精銑:首先以B為基準進行D、P平面的精銑,而后更換相應的基準面進行精銑加工。

(5)精鎖:進行H兩個側面的精準鎖定。

(6)鉆孔:轉動工作臺,選擇不同的工位進行鉆孔加工。

2.2CNC機床立柱

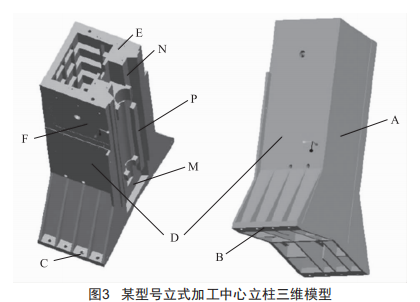

立式加工中心的立柱是我們要研究的第二個典型零件,它的主要作用是主軸箱的支撐,同時能夠連接床身、主軸等部件,其尺寸大,但結構相對簡單,如圖3所示。

具體步驟如下:

(l)畫線:兼顧毛坯尺寸,畫銑削用線。

(2)粗銑:首先以立柱面A為基準進行粗銑,然后更換不同的面進行粗銑加工,按照要求進行余量的留取。

(3)精銑:不更換機床,以B為定位基準面進行精銑加工,而后反轉平面進行對面的加工,按照要求進行余量的留取。

(4)鉆孔:切換不同的工位,進行零件上孔的加工。

2.3滑座

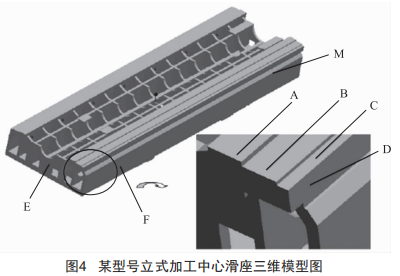

我們再來看一種特殊形狀零件的加工方式,圖4所示零件是一種形狀極其復雜的零件,并且內部含有大量的空腔,這個零件我們稱之為"滑座"或者"滑臺",它的加工尺寸大,我們要學會通過步驟的分解來對其進行研究。

分析結果表明,我們主要應對其進行A、B、C、D、E、F、M的粗銑和精銑,另外再加工一些固定平面的孔,相應的加工工序如下:

(1）畫線:標注出上導軌線,下導軌線不用進行相應的標注。

(2）粗銑:以A為定位面進行加工,然后對底面進行粗銑,其次選擇合適的加工余量對其余各面進行加工,最后以底面為基準加工A面。

(3）精銑:先以底面為基準面精銑A,然后以精銑過的A面為加工基準,進行剩余的其他面的加工。

(4）鉆銑:根據不同的孔的位置進行相應工位的變化,完成孔的鉆銑加工。

3結語

通過以上案例分析我們可以看到,傳統的典型零件的加工雖然加工步驟不一樣,但實際加工過程中的流程基本相似,都有著諸如平面、孔以及槽的基本型面加工。通過對典型機床零件進行相應分析并制定工藝路線,能幫助我們更好地理解加工步驟,在此基礎上進行切削參數的選擇會更加簡單而且準確。
