引言

汽車自誕生百余年來,已經從純粹的機械時代逐漸進化到了如今的智能、網聯、電動、自動化時代,軟件、芯片、計算能力等正變得越來越重要。當前汽車行業上的創新和發展趨勢,絕大部分也都體現在電子電氣領域。軟件在汽車的總體價值中,所占比重正在逐步增長。對0EM而言,軟件的可重用性、代碼質量和開發效率顯得至關重要,它可以幫助更好地平衡車型研發成本、開發周期和質量之間的關系。

AUT0SAR作為汽車電子行業的標準,致力于解決硬件平臺不同帶來的軟件開發的困難。通過提供標準的軟件接口定義,將應用層軟件（SWC)和硬件平臺解耦,軟件組件可以按需分配到不同的ECU中,實現軟件組件的可重用性,大幅提高開發效率,已被主機廠廣泛采用。

1基于模型的功能開發

汽車上控制系統的軟件架構包含運行環境和應用軟件,運行環境包括操作系統、驅動程序、通信協議棧以及網絡管理、診斷應用等服務。對主機廠而言,關心的是和功能掛鉤的應用軟件。為保證應用軟件開發質量,盡快達到可靠的成熟度以及實現功能可重用性,同時減少功能開發對供應商的依賴性,通常采用以模型為基礎（MOdel-BaSed)的功能軟件架構開發方式。在功能模型的基礎上,獲得系統描述規范,進一步獲得自動軟件代碼生成器。

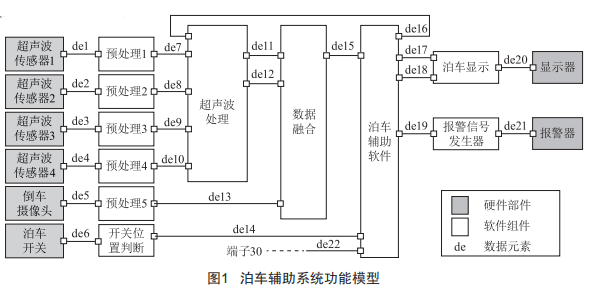

以泊車輔助功能為例,利用內嵌在車后保險杠上的4個接近傳感器（超聲波傳感器)探測后方障礙物,根據車輛接近障礙物的距離,發出不同頻率的警告聲。后視攝像頭提供倒車可視畫面,整個輔助系統可以由駕駛員使能（選擇激活或者不激活)。采用基于模型的功能開發思路,將系統的功能拆解為各個小功能塊,如傳感器數據預處理模塊、數據融合模塊、泊車輔助算法等,分別對應不同的軟件組件（SWC),各功能塊之間通過AUT0SAR標準接口（如S/R、C/S接口等)進行數據交互。泊車輔助系統的功能模型如圖1所示。

2控制器AUTOSAR軟件開發

2.1AUTOSAR軟件開發流程

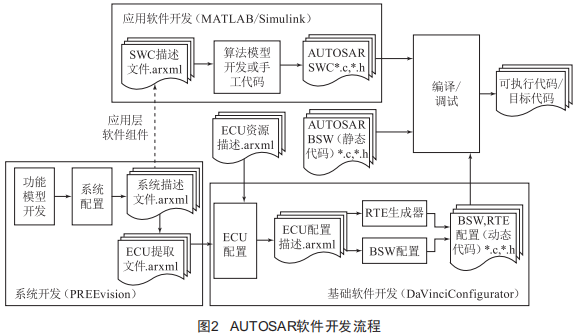

功能模型開發是控制器軟件開發的基礎,控制器最終的軟件開發取決于功能塊的部署。一種基于AUT0SAR的車用控制器軟件開發流程如圖2所示。

第一步,采用基于模型的E/E架構開發工具PREEviSiOn進行功能模型開發,并部署到硬件控制器。基于功能模型,提取AUT0SAR系統描述文件和ECU抽取文件。

第二步,將系統描述文件（.arxml)導入MATLAB/Simulink中搭建功能控制算法模型,完成控制器應用層軟件組件開發。

第三步,將ECU抽取文件(arxm1）導入到協議棧配置工具VectOrDaVinciCOnfiguratOr中,配置AUTOSAR運行環境,包括RTE、操作系統、通信協議棧、底層驅動程序、網絡管理/診斷等服務模塊。

四步,兩部分代碼集成編譯以及調試,之后下載到控制器中,完成整個AUTOSAR軟件開發過程。

2.2系統功能模型開發

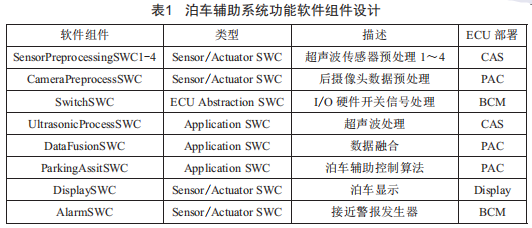

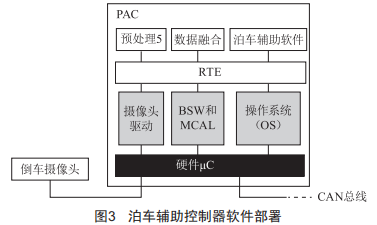

針對泊車輔助功能,按圖1在PREEviSiOn中搭建泊車輔助功能軟件架構模型（SWC、端口、Interface/DE、數據類型等）,并進一步詳細定義各SWC的內部行為,如RTEEvent、Runnab1e、變量等。這些軟件組件屬于AUTOSAR應用層,完全獨立于硬件,可在不同項目、不同平臺中實現復用。之后,將各功能部署到對應控制器并進行信號路由,完成通信層設計。表1是泊車輔助系統功能軟件組件定義,圖3是泊車輔助控制器（PAC）的功能部署實例。

2.3應用軟件開發

MATLAB/Simu1ink提供了一個動態系統建模、仿真和分析的集成環境,在該環境中,無需大量手寫程序,只需通過直觀地構建算法模型便可構造出復雜的系統。EmbeddedCOder具有生成可讀、緊湊且高效的C和C++代碼的功能,以便用于各種嵌入式處理器和量產微處理器,同時,EmbeddedCOder支持生成AUTOSAR和ASAP2軟件標準的代碼。基于上述兩個工具,可以實現控制器應用層軟件控制算法的圖形化設計和代碼自動生成。

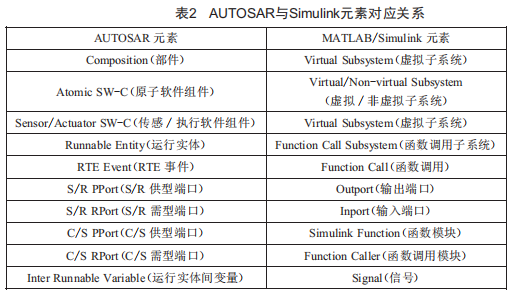

基于Simu1ink的軟件組件開發主要是對AUTOSAR軟件組件內部行為（Interna1BehaviOr）的實現,即實現運行實體（Runnab1eEntity）中的內部控制算法。PREEviSiOn/AUTOSAR中模型元素和MATLAB/Simu1ink元素對照如表2所示。

在PREEviSiOn中已經定義了泊車輔助控制系統中所有的軟件組件（SWC）及其內部行為（如運行實體、RTE事件、運行實體間變量、變體等）,這些內容通過AUTOSAR標準接口arxm1文件直接轉換為Simu1ink模型,這是一種"自上而下"的正向開發流程。其中,導入MATLAB中的語句如下:

//讀取本地arxm1文件

impOrterObj=arxm1.impOrter('PAC)V2.l.arxm1'）

//創建SOftWareCOmpOSitiOn的Simu1ink模型impOrterObj.createCOmpOSitiOnASMOde1

('/SOftWareTypeS/COmpOnentTypeS/xCUEcuCOmp','MOde1PeriOdicRunnab1eSAS','FunctiOnCa11SubSyStem'）

圖4是PAC中的數據融合軟件組件導入到Simu1ink中生成的模型示意,其他軟件組件模型類似。

在該模型的基礎上,進一步完成各函數調用子系統的內部控制算法的實現,然后即可通過Bui1dMOde1生成符合AUTOSAR規范的軟件組件代碼（*.c和*.h文件）及arxm1描述文件。生成代碼之前需要配置以下內容:

(1）AUTOSARPrOpertieS以及Simulink-AUTOSARMapping設置:

(2）系統目標文件設置為autOSar.tlc:

(3）配置求解器(SOlver）步長模式為定步長(Fixe4-Step）。

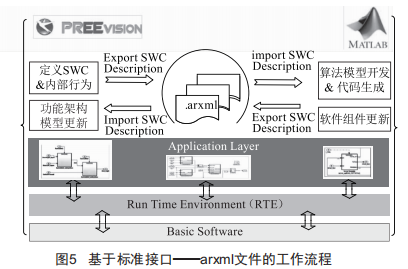

通過Simulink生成的AUTOSAR描述文件,反過來,也可以重新導入至PREEviSiOn中從而將軟件開發人員在Simulink中對軟件組件做出的修改同步到PREEviSiOn中完善功能架構模型。二者之間的數據傳遞交互過程如圖5所示。

2.4基礎軟件及RTE開發

AUTOSAR軟件體系架構中,在應用層(ApplicatiOnLayer）之下是與硬件相關的基礎軟件層(BaSicSOftWareBSW）,兩者之間設立了一個運行時環境(RunTimeEnvirOnment,RTE）,從而形成分層體系架構。OEM專注于RTE上層和功能相關的應用層軟件,而基礎軟件層則得到了標準化,可以由底層軟件配置工具生成實現。

ECU底層軟件配置包含RTE和基礎軟件層模塊的配置。DaVinciCOnfiguratOrPrO是一個專門用于AUTOSAR規范ECU級的開發工具可以很方便地搭建符合AUTOSAR規范的實時操作系統,并對諸如通信、診斷、網絡管理、硬件I/O等進行配置、驗證和代碼生成。

對于PAC控制器在DaVinciCOnfiguratOr新建一個AUTOSAR工程,加載從PREEviSiOn中導出的ECU提取文件(*.arxml）以CAN模塊為例,其配置參數如下:

(1）CanCOntrOllerS通用配置。

BuSOffPrOceSSing:用于處理BuSOff事件中斷或者輪詢:

ClOckFreQuency[MqH]:設置CAN模塊的時鐘:

PzySicalNO4e:CAN節點:

Rx/TxPrOceSSing:接收/發送數據的處理方式,中斷或者輪詢。

(2）CanCOntrOllerS波特率配置。

COntrOllerBau4Rate:設置CAN波特率的值:

BRP:波特率預分頻因子:

COntrOllerPrOpSeg/Seg1/Seg2:設置傳播端時間/采樣點時間:

COntrOllerSynchumpWi4tz:設置同步跳躍寬度,用于重同步。

(3）CanCOntrOllerS過濾器配置。

FilterCO4e/MaSkValue:過濾器設計成CO4e和MaSk兩個部分通過條件為Receive4CANID&MaSk==CO4e。

(4）Canqar4WareObjectS配置。

COntrOllerRef:硬件MO所屬的CAN節點:

I4Type:標準幀或者擴展幀:

I4Value:CANID:

ObjectType:設置接收還是發送。

(5）CanGeneral配置。

BaSeA44reSS:寄存器的基地址:

ClOckDivi4er:時鐘分頻器:

ClOckDivi4erMO4e:時鐘分頻器的模式,NOrmal:fCAN=fSYS*1/n。

PAC控制器中其他模塊配置,如DCM&DEM(診斷模塊）、EcuM(ECU管理模塊）、RTE以及OS(Runnable和TaSk映射）等,此處不展開。

AUTOSARBSW中,微控制器抽象層(MCAL）是跟硬件強相關的。MCAL主要包含了硬件驅動程序,用來訪問內存、通信和I/O這部分代碼一般由芯片供應商提供MCAL配置工具生成.c和.z文件,如英飛凌MACL配置工具。

2.5編譯與調試

在完成AUTOSAR系統級、ECU級以及軟件組件相關開發與代碼生成工作之后需進行代碼集成與調試。完整的符合AUTOSAR規范的ECU代碼包含以下四部分:

(1）應用層軟件組件代碼(由Simulink生成）:

(2）運行時環境RTE代碼(由DaVinciCOnfiguratOr生成）:

(3）基礎軟件BSW代碼(不含MCAL由DaVinciCOn-figuratOr生成的動態代碼＋部分靜態代碼）:

(4）MCAL代碼(由芯片供應商MCAL配置工具生成）。

代碼集成編譯的過程如圖6所示,需要選擇跟硬件匹配的編譯器比如PAC控制器用的是AURIx系列單片機,可選擇TASKING或者qigzTec。代碼編譯通過之后,使用調試器將可執行文件燒寫到硬件中進行軟件調試和優化。

3系統仿真

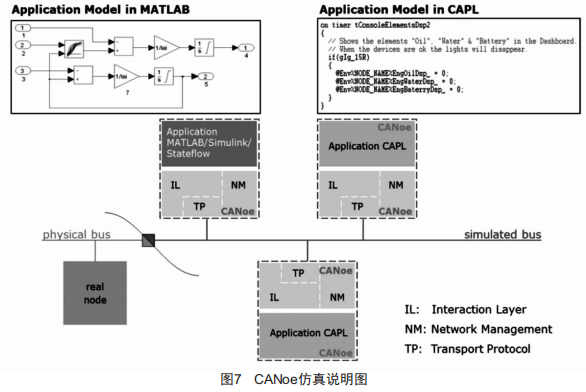

在前期系統功能設計過程中,可以輔助以仿真工具進行模擬及驗證確保前期功能邏輯以及通信矩陣設計的正確性。仿真的通信數據庫arxml文件由PREEviSiOn導出,導入CANOe中可自動生成整個網絡模型。前期的功能邏輯可以由CAPL進行編寫,也可以利用Simulink中搭建好的算法模型,轉化為d11庫文件。將d11文件導入CANOe仿真工程中對應的節點便可進行功能仿真,驗證算法邏輯正確性。CANOe中系統仿真示意如圖7所示。

4結語

本文提出了一種基于AUTOSAR的車用控制器軟件開發流程和實現方法,結合當前最主流的基于模型的開發思路,從功能模型開發到應用軟件設計、基礎軟件開發、集成與調試以及系統開發過程中的仿真驗證,基于這一整套完善的方法和流程可以實現車內各功能應用的跨車型、跨平臺的可重用性。同時,在充分的AUTOSAR工具鏈的支持下,可以大幅提高符合AUTOSAR標準的軟件開發效率,同時保證軟件開發的質量。
