引言

2017年,淮陰卷煙廠根據市場需求和生產安排,對PR0T0s2-2卷煙機實施了長嘴煙改造,以適應南京（金砂）品牌的生產需求。目前,PR0T0s2-2卷煙機以15000支/min的速度高速運行,其生產的南京（金砂）是淮陰卷煙廠的中高端主力品牌。但是,在PR0T0s2-2卷煙機運行過程中,接裝紙方面的缺陷成為了影響南京（金砂）煙支外觀質量的突出因素。

1現存問題

目前,接裝紙外觀質量缺陷是卷接工序中影響煙支外觀質量的主要因素,因而要想提高南京（金砂）煙支的外觀質量,就應以降低接裝紙缺陷率為突破口。接裝紙是卷煙生產過程中的重要輔材,因外觀類似松木紋而被稱為"水松紙",是連接過濾嘴與卷煙煙支的專用紙。目前與接裝紙有關的質量缺陷包括:

（1）漏氣:煙支與接裝紙粘貼不牢固,接口處無膠或破損。

（2）接裝紙尺寸:接裝紙長短≥0.5mm。

（3）接裝紙錯口:接裝紙錯口≥0.5mm。

（4）泡皺:接裝紙表面皺褶。

（5）翹邊:濾嘴搭口不牢固,出現翹邊。

（6）夾沫:濾嘴或煙支搭口處,煙沫等煙草制品露出長度≥1.0mm或<1.0mm,且多于兩處。

對2017年10月一12月共計3個月內PR0T0s2-2卷煙機生產的南京（金砂）接裝紙缺進行了調查,結果顯示,南京（金砂）的接裝紙缺陷率為5.46%,而oC項目目標為4.50%。因此,南京（金砂）接裝紙缺陷率必須降到4.50%。

2原因分析及對策制定

經過調查,確認導致上述問題的原因主要有3個:（1）鏟刀或煙舌位置調整不當:（2）煙支卷制過程中清潔氣流不足:（3）經卷曲器卷曲后落到接裝紙上的紙屑影響上膠過程。

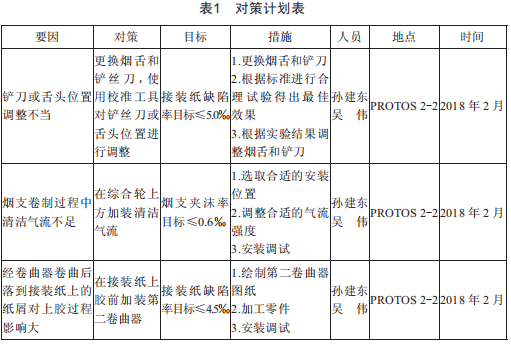

針對以上造成南京（金砂）接裝紙缺陷的3個主要原因,經過反復討論,制定了相應對策,并編制成了對策計劃表,具體如表1所示。

3對策實施

3.1精確調整鏟刀或煙舌位置

針對原因(1）,為了減小煙絲流經煙舌和鏟刀過程中的阻力,對煙舌和煙槍間距、鏟刀與吸絲帶間距進行合理調整,使阻力最小,以滿足生產要求。

為此,在查閱《PR0T0s2-2維修手冊》后發現,調整煙舌和煙槍間距時,由于鏟刀與吸絲帶互相影響,需要同時對鏟刀與吸絲帶的間距進行合理調整,根據標準進行合理試驗得出最佳效果,再通過試驗,確定最佳參數配置為:煙舌和煙槍間距為6.7mm,鏟刀和吸絲帶間距為0.10mm時,煙絲束在煙舌和鏟刀處每班的接裝紙缺陷率最小。

效果驗證:調整后設備運行一周(注:每天3個班）,對每班接裝紙缺陷率進行了統計。

結論:通過調整,PT2-2煙絲束在煙舌和鏟刀方面的每班接裝紙缺陷率降低至4.96%,達到預期目標。

3.2在綜合輪上方加裝清潔氣流

針對原因(2）,選擇在綜合輪右上方加裝清潔氣流。對清潔氣流安裝位置和清潔氣流的氣體壓力進行了分析研判,確定了清潔氣流的安裝位置以及安裝角度。

試驗:清潔氣流與綜合輪軸線夾角范圍為109～209,此后對149～199夾角進行了試驗,缺陷煙支數目減少比例均低于52%,因此最終確定清潔氣流與綜合輪軸線夾角為139,清潔氣流的氣體壓力不低于300kPa(3bar）。

結論:該對策實施后,南京(金砂）煙支夾沫率降低至0.54%,達到預期目標。

3.3在接裝紙上膠前加裝第二卷曲器

由于經卷曲器卷曲后落到接裝紙上的紙屑對上膠過程影響較大,因此在接裝紙上膠前加裝第二卷曲器。在確定卷曲器安裝位置前,對卷曲器與接裝紙的夾角進行了分析。

假設卷曲器與接裝紙所成角度為a時,卷曲器作用在接裝紙上的力F在接裝紙運行方向和垂直于接裝紙運行方向可分解為F1和F2,其中F1=F×cosa,F2=F×sina。由此可知,卷曲器作用在接裝紙上的力對接裝紙起到卷曲作用的有效作用力為F2=F×sina。由于卷曲器作用力F是固定不變的,根據正弦函數公式,當a=909時,F2值最大,F2=F×sin909=F。因此,可以推斷,只有當卷曲器與接裝紙成909時,卷曲器作用在接裝紙上的有效作用力最大。

由于在接裝紙上膠前,接裝紙送紙銀之間有200mm的區間可以安裝第二卷曲器,按照"0.618法則",分別選取距離下方送紙銀80mm、123.6mm、160mm的位置作為試安裝地點,此次試驗時卷曲器與接裝紙的夾角為909。在不同班次的PR0T0s2-2卷煙機上進行試驗,分別對不同班次每50000支煙支樣品進行檢驗,具體試驗結果如下:當?shù)诙砬骶嚯x下方送紙銀123.6mm,即可達到較好的效果。加裝第二接裝紙卷曲器后,接裝紙?jiān)谏夏z前經過了第二次刮除表面紙屑和灰塵,接裝紙上膠效果更好。

結論:加裝接裝紙第二卷曲器后,接裝紙缺陷率平均為4.15%,達到預期目標。

4效果檢查

在對2018年4月一6月共計3個月時間段內,PR0T0s2-2卷煙機生產的南京(金砂）接裝紙缺陷率進行了跟蹤調查,結果顯示,實施改善對策后的南京(金砂）接裝紙缺陷率為3.9%,達到并完成了本次oC項目目標(4.50%）。改造后運行3個月,南京(金砂）接裝紙缺陷率降低到3.93%,實現并超過了對策目標。

5結語

本文通過對南京(金砂）接裝紙缺陷率問題進行分析,找出了導致接裝紙出現缺陷的3個主要原因,并進行了有針對性的改進,取得了良好效果,順利完成質量控制目標,降低了接裝紙缺陷率,為同行解決類似問題提供參考與借鑒。
