主逆變器是電動汽車的心臟，它決定了駕駛行為和車輛的能源效率，是電動汽車中的一個關鍵元器件。為了推動新能源汽車的主逆變器繼續向更大功率、更高能效、更高電壓、更輕重量、更小尺寸方向發展，安森美推出了 VE-Trac系列的功率集成模塊(PIM)，提供可擴展性、增強的熱性能、以及行業最低電感的封裝結構，能實現最高能效、最先進的功率密度和敏捷的響應速度。目前，VE-Trac系列包括VE-Trac SiC、VE-Trac Direct和VE-Trac Dual。

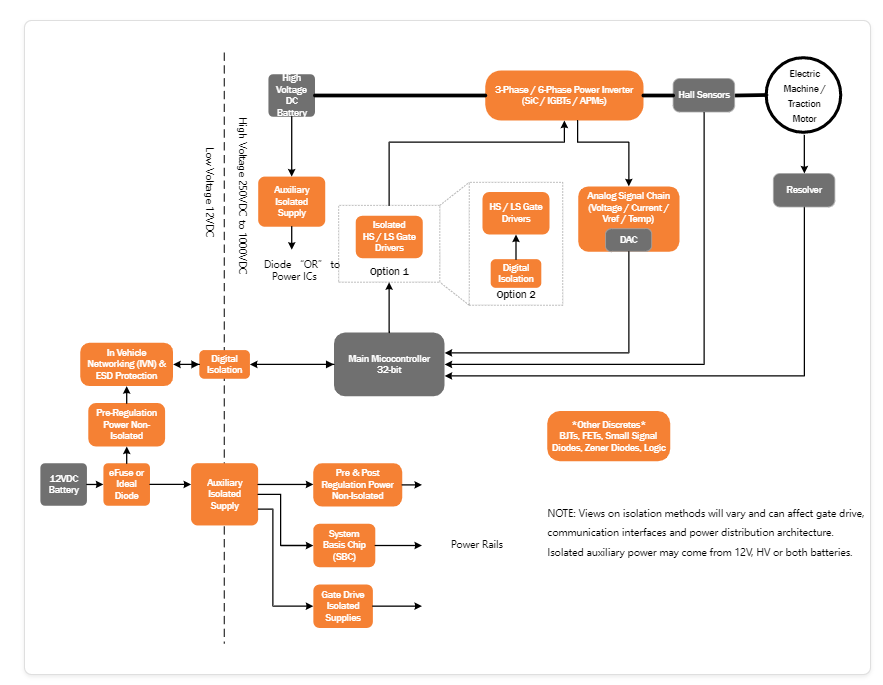

電動汽車主逆變器框圖

用于900 V-1200 V主驅逆變器的VE-Trac SiC模塊

向SiC轉型是汽車主逆變器主流趨勢。安森美VE-Trac SiC系列產品，包括VE-Trac B2 SiC模塊和VE-Trac Direct SiC模塊。采用領先的封裝技術，通過專有的壓接設計，實現了可靠的 PCB互連，提供同類最佳的電氣和熱性能及功率級可擴展性。

VE-Trac B2 SiC模塊在一個半橋架構中集成了安森美的所有SiC MOSFET技術。裸片連接采用燒結技術，提高了能效、功率密度和可靠性。該模塊符合AQG 324汽車功率模塊標準。B2 SiC模塊結合燒結技術用于裸片連接和銅夾，壓鑄模工藝用于實現強固的封裝。其SiC芯片組采用安森美的M1 SiC技術，從而提供高電流密度、強大的短路保護、高阻斷電壓和高工作溫度，在EV主驅應用中帶來領先同類的性能。

用于750 V-1200 V主驅逆變器的VE-Trac IGBT模塊

包括VE-Trac Dual和VE-Trac Direct。利用新的窄臺面 IGBT技術，采用6-pack架構，提供高電流密度和穩定可靠的短路保護以及更高的阻斷電壓，提供出色的性能。

用于650 V-1200 V主驅逆變器的VE-Trac MOSFET模塊

這些SiC MOSFET設計為快速且堅固耐用。它們提供比Si MOSFET高10倍的介電擊穿場強、高2倍的電子飽和速度、高3倍的帶隙和高3倍的熱導率。所有安森美SiC MOSFET均符合車規AEC-Q101 認證和支持PPAP。

說明VE-Trac Direct產品特性和功能的技術細節，提供參考電路和應用注釋?zhuān)源_保產品以最佳方式用于其預期的最終用途。
