一、變頻器驅動皮帶運輸機是行業應用主流

皮帶運輸機是以運輸帶作為牽引和承載物料的連續運輸機械。運輸帶繞經驅動滾筒和各種改向滾筒，由拉緊裝置給以適當?shù)膹埦o力，工作時在驅動裝置驅動下，通過滾筒與運輸帶之間的摩擦力和張緊力，使運輸帶運行。物料被連續地送到運輸帶上，并隨著運輸帶一起運動，從而實現對物料的輸送。帶式運輸機主要部件包括驅動裝置、滾筒組、垂直拉緊裝置、托輥組、清掃器、運輸帶、安全保護裝置等 。

現有大多數皮帶機采用工頻拖動，有直接啟動、液力耦合啟動、軟啟動等方式。由于電機長期工頻運行，加之液力耦合器等效率等問題，造成皮帶運輸機運行起來非常不經濟;同時，由于電機啟動沖擊大，在機械上產生劇烈沖擊，加速機械磨損;還有運輸帶、液力耦合器的磨損和維護等會產生較大費用。這對于現在創建低碳、節能型社會是不相符的。

由于變頻器的調速范圍寬，啟動轉矩大，可在重載下緩慢啟動，啟動安全性高。對于多電機驅動的皮帶機，變頻器主從同步控制性能好，主從控制功率均衡。同時，變頻器的使用對電機功率因數也有顯著提高。在運輸系統配置物流傳感器后，可根據實際物料流量需求自動調節皮帶機運速，經濟節約。

總體來看，皮帶運輸機由變頻器來驅動，對節約社會能源、增加企業效益都具有非?，F(xiàn)實的意義，變頻器驅動皮帶運輸機已成為行業應用主流。

二、新疆某礦業皮帶機項目背景

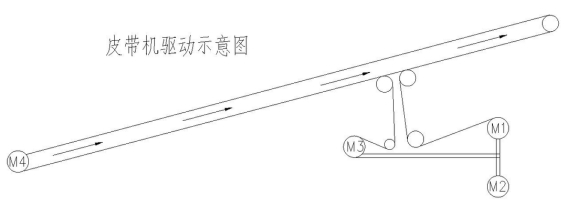

新疆某礦業公司新建101皮帶機項目，為上行皮帶，其長度約6km，采用4臺高壓永磁同步電機驅動，電機規格為10kV/1400kw。頭部3臺電機，尾部1臺電機。皮帶機驅動示意圖如下：頭部電機M1、M2驅動同一個滾筒，M3驅動換向滾筒。頭部電機M1、M2、M3距離很近，視為剛性連接。頭部3臺電機與尾部電機M4之間為6km長皮帶，視為柔性連接。

皮帶設計要求如下：

1、永磁同步電機：

U=10kV，N=1400kW×4(頭3尾1)，n=74r/min

2、膠帶寬度：B=1600mm，

運量：Q=4000t/h，運速：V=5.5m/s

3、機長：L=6290m，提升高度：H=45m

三、英威騰變頻系統方案

根據客戶需求，英威騰為其量身定做了GD5000高壓變頻器主從控制方案，方案配置長距離光纖通訊模塊，滿足頭部與尾部變頻器之間長距離光纖通訊的要求。

GD5000控制系統采用DSP+FPGA+ARM多核控制系統，使用先進的無速度傳感器矢量控制方式，適用于高壓異步、同步電機調速?？刂凭雀?，動態響應快，低頻輸出轉矩大;主從控制技術能夠?qū)崿F(xiàn)對多臺電機協調控制，實現功率均衡。

1、主從控制方案簡介

頭部3臺變頻器與尾部1臺變頻器主從控制采用光纖通訊，光纖連接方式為環形連接，光纖接口位于變頻器控制柜內。變頻器自身通過主從控制可以實現功率均衡。

實現功率均衡的方式是：通過高速通訊，把從變頻器的輸出功率報告給主變頻器，主變頻器分析判斷計算后，調整從變頻器的運行頻率，達到兩臺或者多臺變頻器輸出功率基本相一致，功率誤差控制在5%以內。

主從控制系統圖如下：

4臺變頻器均采用矢量控制。頭部3臺電機為剛性連接， 1號作為主機，采用速度控制，2號和3號兩臺從機采用轉矩控制。尾部4號機與頭部之間視為柔性連接，采用速度控制。

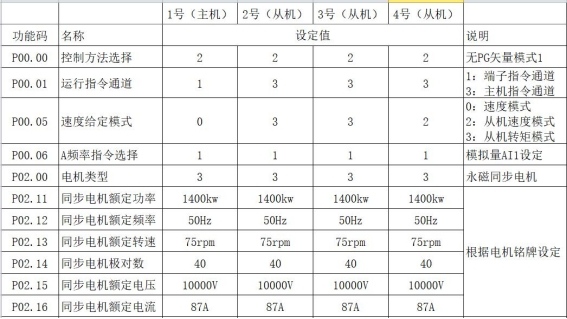

主要參數如下：

2、現場運行狀況

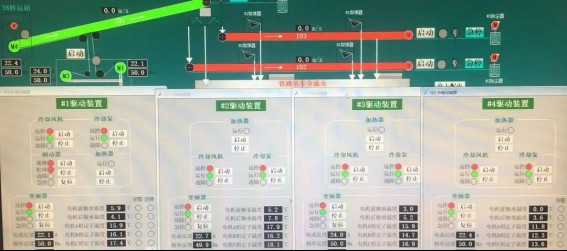

設備調試完成，4臺電機速度同步，功率均衡。帶料運行時電機運行電流相差在1A左右，運行效果得到用戶高度認可。

3、現場照片

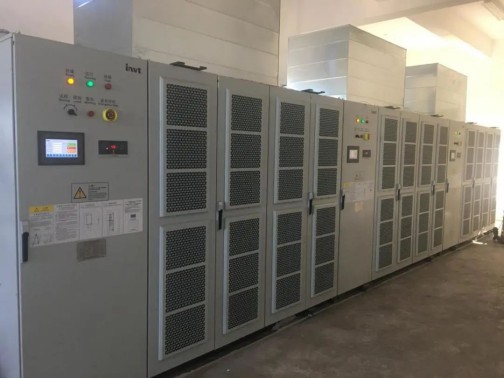

頭部3臺變頻器

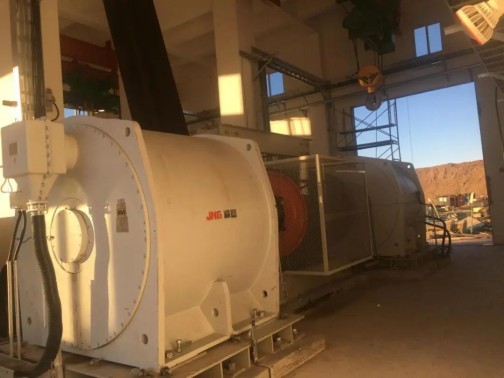

頭部電機M1和M2

101皮帶機

四、結束語

在該皮帶運輸機項目中，負載電機為高壓永磁同步電機，主、從電機之間既有剛性連接，又有柔性連接，GD5000變頻器軟件控制性能得到全面檢驗。頭部變頻與尾部變頻相距約6公里，長距離光纖通訊，控制信號長距離傳輸可靠性和穩定性也得到驗證。通過實踐證明英威騰GD5000高壓變頻器主從控制方案完全滿足現場使用要求。

英威騰先進的多臺電機主從控制技術在皮帶運輸機上成功應用，體現了公司在礦山行業雄厚的技術實力。成熟的解決方案，優異的產品性能，良好的現場服務得到客戶高度認可。
