高端負載開關及其操作仍然是許多工程師和設計師的熱門選擇，適用于電池供電的便攜式設備，例如功能豐富的手機、移動GPS設備和消費娛樂小工具。本文采用一種易于理解且非數學的方法來解釋基于 MOSFET 的高側負載開關的各個方面，并討論在整個設計和選擇過程中必須考慮的各種參數。

什么是高端

負載開關 的定義 是它由外部使能信號控制，并將電源(電池或適配器)連接或斷開到給定負載。與低側 負載開關相比，高側開關為負載提供電流，而低側開關將負載連接或斷開接地，因此從負載吸收 電流。

高端負載開關不同于高端電源 開關。高端電源開關管理輸出功率 ，因此通常會限制其輸出電流。相反，高側負載開關將輸入 電壓和電流傳遞給負載，因此它不包含限流功能。

高邊負載開關由以下三個元件組成：

1. 傳輸元件，本質上是一個晶體管，通常是增強型 MOSFET。傳輸元件在線性區域中工作，以將電流從電源傳輸?shù)截?fù)載，就像開關一樣(與放大器相反)。

2. 柵極控制塊，它為傳輸元件的 柵極提供電壓以將其打開或關閉。它也稱為電平移位 模塊，指的是外部使能信號經過電平移位以產生足夠高或足夠低的柵極電壓(偏置)以完全打開和關閉傳輸元件。

3. 輸入邏輯塊，其主要功能是解釋使能信號并觸發門控塊，以打開和關閉通路元件。

通路元件

通路元件是高邊開關最基本的部分。最常查看的參數，尤其是開關導通時的電阻 (R DSON )，與通路元件的結構和特性直接相關。

由于增強型 MOSFET 通常在工作期間消耗更少的電流，在停機期間泄漏更少的電流，并且提供比雙極晶體管更高的熱穩定性，因此它更廣泛地用作高側負載開關中的傳輸元件。因此，本文將專門關注基于增強型 MOSFET 的傳輸元件。

增強型 MOSFET 傳輸元件可以是N 溝道或P 溝道 FET。

當 N 溝道 FET 的柵極電壓 (V G )比 其源極電壓 (V S ) 和漏極電壓 (V D ) 高出閾值 (V T ) 時，N 溝道 FET 完全開啟或處于其線性區域。以下公式給出了 ON 條件的數學表示：

V G – V S = V GS > V T

V G – V T > V D或 V GS – V T > V DS

其中 V G 是柵極電壓;V S 為源極電壓;V D 為漏極電壓;V T 是 FET 的閾值電壓;V GS 是從柵極到源極的電壓降;V DS 是從漏極到源極的電壓降。(所有符號代表正數。)

當 N 溝道 FET 導通時，漏極電流 I D為“正”并從漏極流向源極，見圖 1 和圖 2。

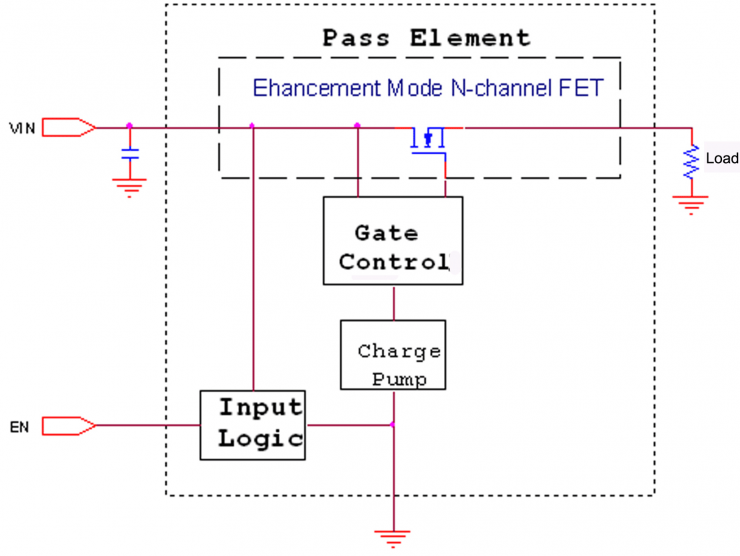

圖1：具有內部電荷泵的 N 溝道 FET 高側負載開關。

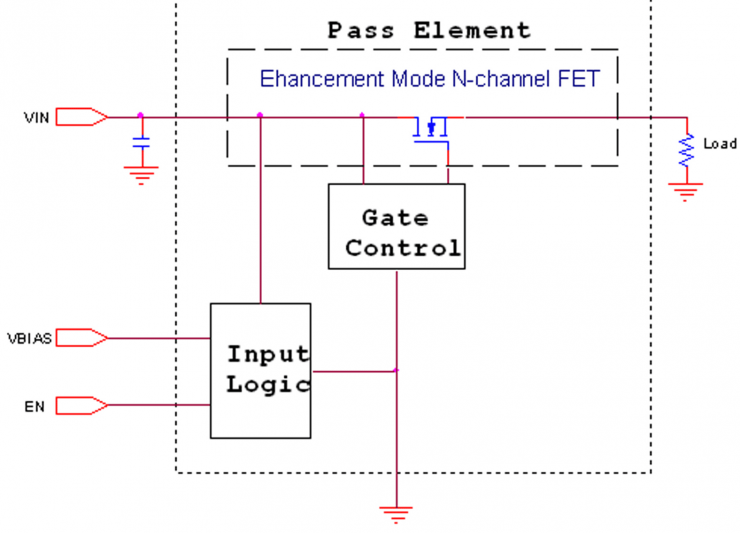

圖 2：具有外部 V BIAS 輸入的 N 溝道 FET 高側負載開關。

當其柵極電壓 (V G )低于 其源極電壓 (V S ) 和漏極電壓 (V D ) 閾值 (V T ) 時，P 溝道 FET 完全開啟或處于其線性區域：

V S – V G = V SG > V T

V D – V T > V G或 V SG – V T > V SD

其中V G 是柵極電壓;V S 為源極電壓;V D 為漏極電壓;V T 是 FET 的閾值電壓;V SG 是從源極到柵極的電壓降;V SD 是源極到漏極的電壓降。(同樣，所有符號都代表正數。)

當 P 溝道 FET 導通時，漏極電流 I D為“負”并從源極流向漏極，圖 3。

圖 3：P 溝道 FET 高側負載開關。

N 溝道 FET 使用電子作為多數載流子，其遷移率高 于 P 溝道 FET 中的多數載流子空穴。這意味著，在物理尺寸相同的情況下，N 溝道 FET 具有比 P 溝道 FET 更高的跨導，這意味著在導通狀態或 R DSON期間漏源電阻更低。

通常，N 溝道 FET 的 R DSON 比類似尺寸的 P 溝道 FET 低 2 到 3 倍，因此 I D高出 相似的因子(不考慮其他約束，例如鍵合線厚度和包裝)。這也意味著，對于相同的 R DSON 和 I D，N 溝道 FET 通常需要更少的硅，因此具有比 P 溝道 FET 更低的柵極電容和閾值電壓。

此外，由于 N 溝道 FET的 V D 在開關導通時保持低于 V G 一個因數 V T ，并且 V D 通常與 V IN相連，因此非常低的 V IN 傳遞給負載。從理論上講，N 溝道 FET 開關的 V IN 可以低至接近接地 (GND)，最高可達 V G – V T。另一方面，P 溝道 FET 開關將始終高于 V G + V T的 V IN (與 V S相連)傳遞 給負載。

然而，這并不是說在任何情況下 N 溝道 FET 都比 P 溝道 FET 作為傳輸元件更好。

如前所述，N 溝道 FET 的一個基本特性是，要使開關在導通時工作在線性區域，V G 需要比 V D高 一個 V T值。然而，由于 V D 幾乎總是連接到 V IN，這通常是開關看到的最高電壓，因此 V G 必須從現有電壓(例如外部使能信號(EN )，或被直流偏移“偏置”，這是一個單獨的新高壓軌，通常稱為 V BIAS。

如果柵極電壓從 EN 電平上移，則需要一個額外的內部電路，通常是一個電荷泵。電荷泵需要一個內部振蕩器，以及芯片上至少一個“飛行”電容器來產生柵極電壓，通常是導通期間 EN 值的倍數。當然，這增加了設計復雜性和硅，這抵消了 N 溝道 FET 較低 R DSON 特性所獲得的硅減少。實際上，當負載電流相對較低(高達幾安培)時，電荷泵增加的硅面積比 R DSON 因子減少的要多，這使得 N 溝道開關成為成本更高、設計復雜度更高的解決方案。 P 通道替代方案，請參見圖 1 了解更多詳細信息。

如果柵極電壓被直流偏移 V BIAS 偏置，那么硅面積的增加并不大，因?yàn)椴辉傩枰姾杀?。但是，從系統角度來看，這可能不是最佳解決方案，因?yàn)樗赡軟]有超高壓軌，大多數電池供電的設備和設備都是這種情況，參見圖 2。

然而，在 P 溝道 FET 的情況下，V G 始終低于 V S (與 V IN相關聯)。只要 在開關導通時V S 保持 在 V G附近的 V T值，它就始終工作在線性區域，不需要特殊的內部電路或外部電壓軌。這是通過使用門控制塊將EN“電平轉換”到正確的V G 電平來實現的。此選項不需要太多的電路實現或額外的硅面積，圖 3。

通常，在需要極低 R DSON的大功率系統或 需要將接近 GND 的 V IN傳遞到負載的低輸入電壓系統中 ，N 溝道高側負載開關是一個不錯的選擇。另一方面，P 溝道高側負載開關在要求設計簡單性的低功率系統或 需要將高 V IN傳遞到負載的高輸入電壓系統中具有優勢。有關典型 N 溝道和 P 溝道基于 FET 的開關的關鍵參數的匯總，請參見表 1 。

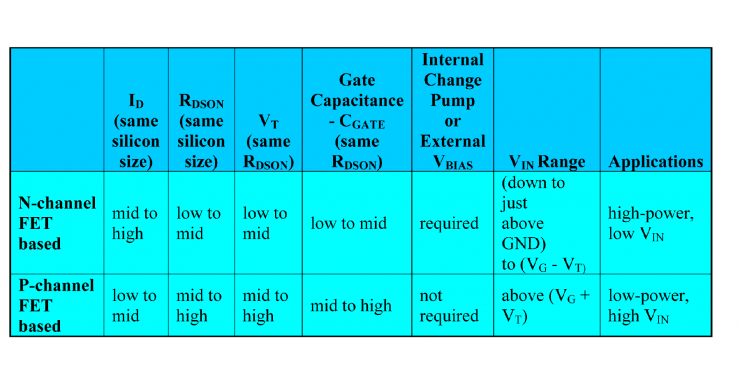

表 1：基于 N 溝道 FET 和 P 溝道 FET 的開關的比較。
