引言

隨著經濟的發展以及產業結構的升級,對數控機床的需求量日益增長,而目前維修人員已無法滿足數控機床的定期巡檢需求,不能實時掌控機床設備的自身運行狀態,設備維保工作被動且效率低,企業運營成本不斷攀升。因此,亟需設計一種數控機床群智能監測預警系統,對數控機床進行自動化和遠程化的狀態監測與故障診斷,使機床生產商為用戶提供更為優質的售后服務。

在工業40和"互聯網＋"的技術背景下,數控機床將成為能夠產生透明數據信息的智能終端,實現制造過程全透明,產生服務于加工生產及過程管理的實時數據,實現生產和管理環節的資源共享與信息互聯,在確保產品質量的同時,能夠完善售后服務。機床群物聯網技術能滿足工業制造企業需求,幫助傳統生產制造型企業轉型升級,降低生產和維護成本,提高生產效率。本文集成了NB-1oT窄帶物聯網、傳感器、微處理器、移動通信等關鍵技術,設計了基于物聯網的數控機床群監測預警系統。采用NB-1oT物聯網技術實現了長距離、低時延、低能耗的遠程監測數據傳輸,將數控機床的工作狀態信息發送到后臺數據監測預警平臺,通過大數據分析,完成機床的健康診斷和故障預測。

1預警系統總體設計

數控機床群監測預警系統總體結構由節點信息采集終端、ZigBee無線傳感器自組局域網、數據信息匯聚終端、NB-1oT轉發終端、核心網、遠程監測預警平臺組成。節點信息采集終端之間通過ZigBee無線傳感器自組局域網,并將采集到的數控機床傳感器數據發送給匯聚終端;數據信息匯聚終端將接收到的感知信息通過NB-1oT轉發終端和核心網上傳至遠程監測預警平臺,完成前端數據的實時存儲和分析處理,反饋處理結果,從而實現對數控機床群的監測和預警。監測預警系統總體結構如圖1所示。

2預警系統硬件設計

2.1NB-1oT數據透傳模塊

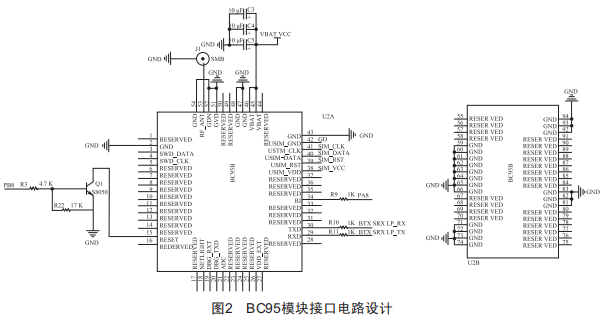

窄帶物聯網NB-1oT技術以蜂窩網絡為基本結構,僅需要180kHz的帶寬,可直接部署于GsM網絡、UMTs網絡和LTE網絡,降低部署成本。本文選用上海移遠公司的BC95系列數據透傳模塊,它是一款高性能、低功耗的NB-1oT無線通信模塊,共有94個引腳,兼容移遠通信GsM/GPRs模塊,易于產品升級,內嵌豐富的網絡服務協議棧,支持UDP和CoAP協議。該模塊1DLE工作模式下電流為6mA,PsM狀態下電流僅為5μA。NB-1oT通信模塊與主控芯片采用串口連接。BC95模塊接口電路設計如圖2所示。

2.2微控制器模塊

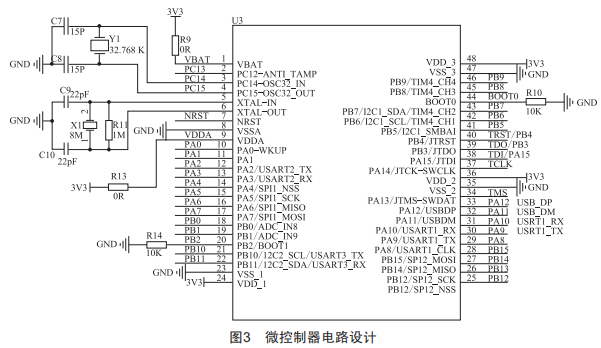

本系統需要監測的參數眾多,包括不同的傳感器感知的加工數據以及數控機床運行信息參數,同時也要便于將處理后的數據通過NB-1oT模塊無線轉發。因此選用的主控制器是意法半導體公司的sTM32F103系列芯片,該系列是基于ARMCortex-M3內核的高性能處理器,最大256K的Flash程序存儲器,最高工作頻率為72MHz,具有豐富的增強I/o端口,其內部包含9個高性能通信接口和兩路l2位的AD。該處理器完全能夠滿足系統需求設計。

3預警系統軟件設計

系統上電后,首先進行初始化,采集節點自組局域網,NB-IoT模塊聯網成功后開始進行通信。采集節點之間采用優化蟻群自組路由算法,將機床工況數據按照自定義的幀格式打包發送,利用NB-IoT網絡經核心網將數據上傳至數據平臺。

如果沒有數據通信,采集節點和NB-IoT模塊進入休眠模式,等待喚醒。采集節點網絡協議采用l0字節數據包格式,第l個字節是幀頭0xFF,第2個字節是機床編碼,第3個字節是采集節點地址編碼,第4個字節是數據幀長度,第5至第8字節是傳感器數據,第9個字節是CRC校驗位,第l0個字節是幀尾0xEE。

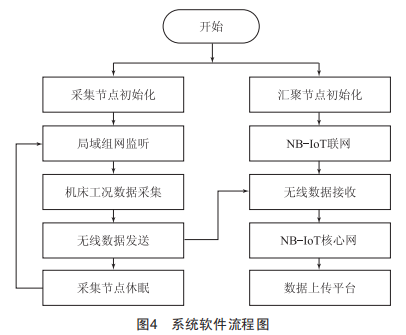

系統軟件流程如圖4所示。

4數據監測預警平臺設計

數據監測預警平臺對數控機床運行工狀、加工過程及維護情況產生的數據進行存儲分析,通過大數據分析對數控機床及加工信息進行監測預警。本系統采用基于.NET框架的完全面向?qū)ο蟮腣B.NET編程語言進行設計。

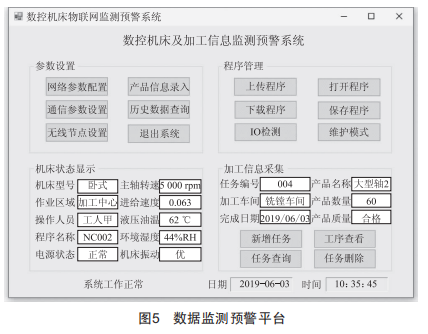

該開發環境操作簡單、功能強大,包括參數設置、程序管理、機床狀態顯示、加工信息采集等模塊,能實現網絡參數配置、通信參數設置、歷史數據查詢、生產管理信息查詢、程序上傳下載、維護模式查詢、加工任務信息查詢、監測預警等功能。數據監測預警平臺如圖5所示。

5結語

本系統將NB-IoT無線通信技術應用于數控機床群物聯網,提高了數控機床的運行管理和維護水平,實現了對數控機床自身工況和加工信息的遠程監測預警,使數控機床的后期運維得到了有效保障。經測試,本系統運行可靠、數據準確,能對監測數據進行精確預警,降低了機床故障發生率,達到了預期功能。
