前言

自 2019 年南芯推出壓電荷泵 IC——SC8551之后，南芯乘勝追擊，推出集成多種快充協議的SC854x系列、超高壓4:2電荷泵快充SC8571、以及各種不同拓?fù)浼軜?gòu)的電荷泵產品，奠定了南芯在國產電荷泵IC領域的領先地位，一躍成為電荷泵領域的佼佼者。

近期，南芯再推出兼容 UFCS(融合快充標準)的單芯片 40W 高壓電荷泵充電產品——SC8546，必將再次處于國產同類產品的領先地位。

關于電荷泵

電荷泵是一種無電感式 DC-DC 轉換器，利用電容作為儲能元件來進行電壓電流的變換，半壓電荷泵可以實現輸出電壓減半、輸出電流加倍，同時轉換效率可以達到 97%以上，遠高于普通的充電 IC，從而很好地解決了高壓快充時充電 IC 發熱的問題。此外，由于電荷泵可以實現輸入電流是輸出電流的一半，所以相對于低壓直充方案，線材和接口的成本可以大大降低。

關于 UFCS

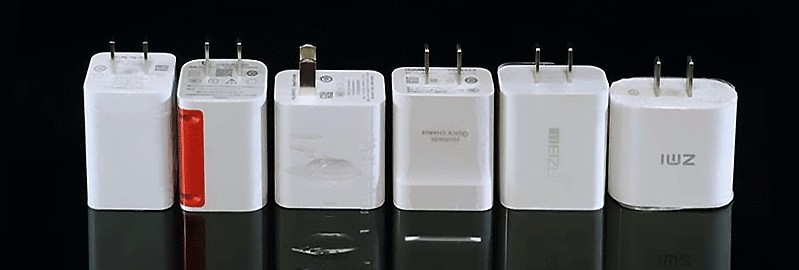

如果你擁有多個品牌的產品，就會發現，你同時也擁有了一大堆不同的充電器，各不相容，“一個鑰匙只能開一個鎖”的情況繁雜又無奈。

( 原圖來自充電頭網)

其實，快充產業長期存在協議不兼容的問題，尤其在各大手機品牌之間，快充協議眾多，互不兼容，不同品牌的手機和充電器之間往往只能實現基本的小功率充電。這不僅嚴重影響了用戶快充使用體驗，造成資源浪費;也大大增加了產業鏈上下游研發風險與成本。

2021 年 5 月，電信終端產業協會發布融合快充標準《移動終端融合快速充電技術規范》。該規范重在解決互配快充不兼容的問題，促進廠商快充技術在行業內現有終端的互通使用，同時指導和規范設備制造商的產品研發和生產，為終端使用者創造快速、安全、兼容的充電使用環境。同年 12 月 24 日，廣東省終端快充行業協會成立，推出融合快速充電技術規范 UFCS，全稱 Universal Fast Charging Specification，由綠色能源工作組主導，信通院、華為、OPPO、vivo、小米牽頭，并得到包括榮耀、南芯在內的多個終端廠家和芯片廠家的鼎力支持。

UFCS 快充規范采用連續調節模式，輸出電壓分為 5V、10V、20V、30V 四個可編程的檔位(類似 PD3.0 的 PPS Programmable Power Supply 調壓)，其中 5V 電壓檔位的可編程電壓范圍是 3.4V-5.5V、10V 電壓檔位的可編程電壓范圍是 5.5V-12V、20V 電壓檔位的可編程電壓范圍是 12V-21V、30V 電壓電壓的可編程電壓范圍是 21V-36V。定義的最大輸出功率能到達 200W 以上。

UFCS 快充規范旨在改變“基于 DP/DM 的”充電協議互不兼容的局面，并成為快充行業通用的快充標準，實現快充市場大一統。

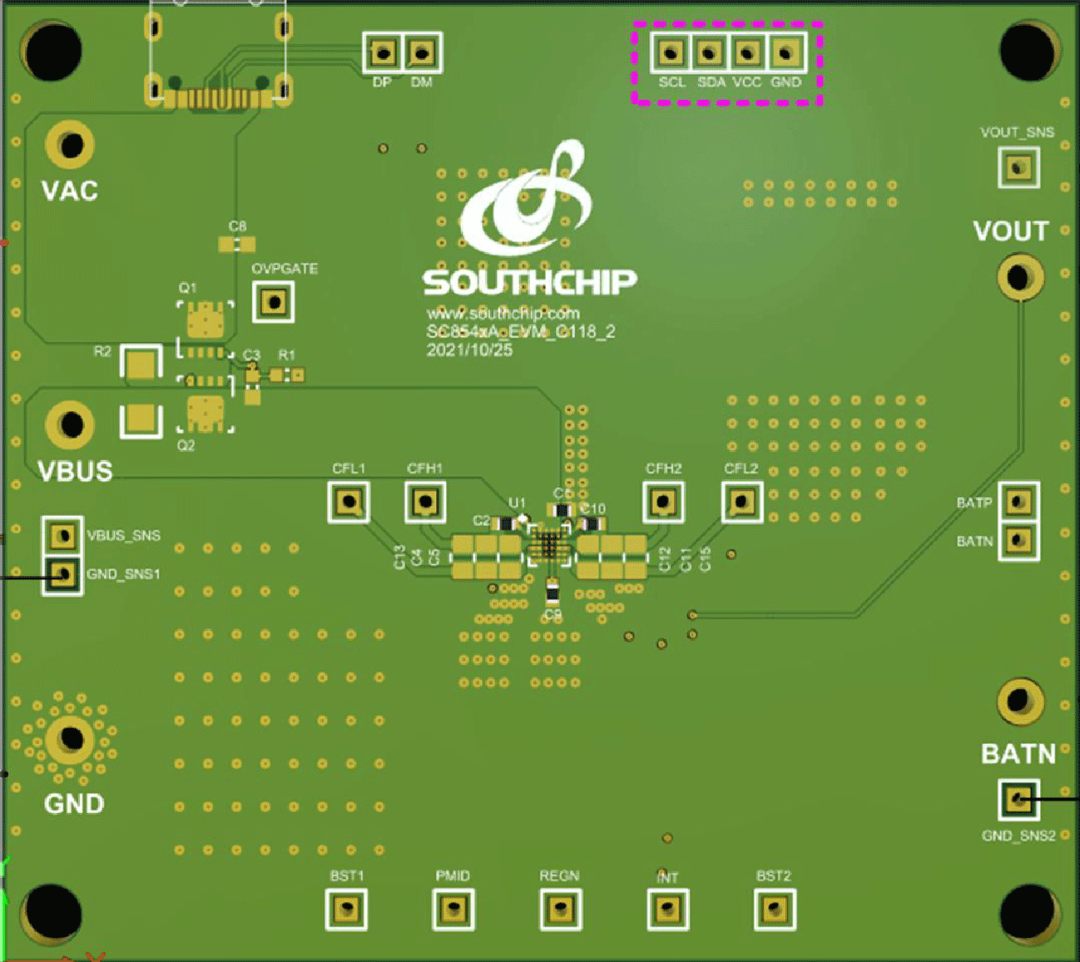

SC8546介紹

國內首款兼容UFCS快充規范的40W高壓電荷泵充電產品--SC8546.

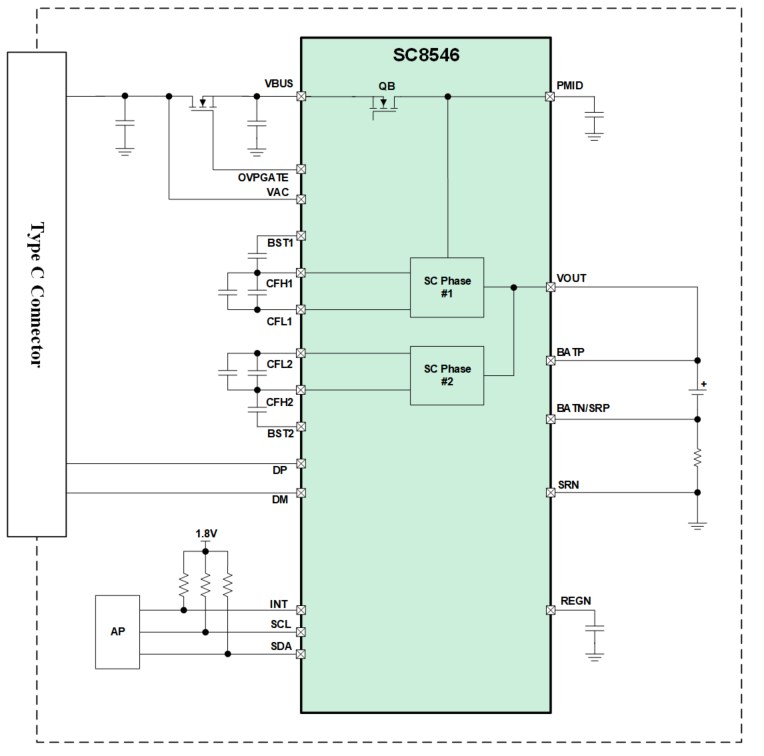

(典型應用框圖)

SC8546是南芯針對手機快充市場最新推出的電荷泵快充IC，采用36pin的CSP封裝。其主要特點如下:

-業界領先峰值充電效率

-雙 模 式

-兼容UFCS快充規范

-16重安全保護

-兼容1.2V/1.8V GPIO

-快速的短路保護

業界領先峰值充電效率

憑借優異的設計能力，SC8546實現了業界領先的98.33%峰值效率，在單顆輸出6A的大功率負載條件下依然保持超過97%的效率指標。

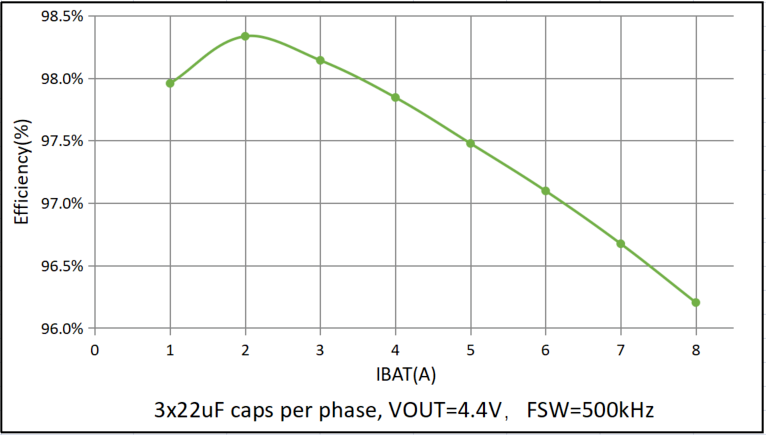

(SC8546工作在電荷泵模式下的效率曲線)

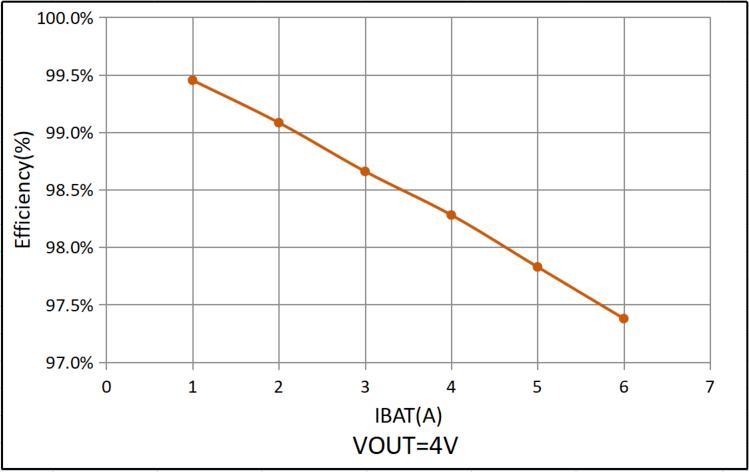

(SC8546工作在bypass模式下的效率曲線)

下圖為 SC8546 工作在不同模式下的溫升示意圖。

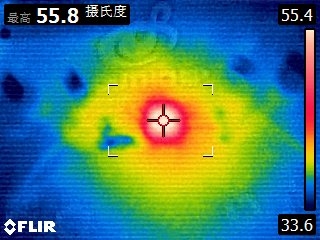

(a)為 2:1 電荷泵模式下 8A 充電電流時的溫升示意圖。從圖中可以看出，芯片表面的溫升大約為 55.8-25=30.8℃(環境溫度約為25℃)。

(a)2:1 電荷泵模式 VBAT=4.4V,IBAT=8A

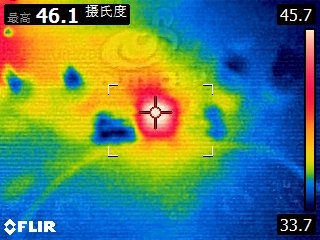

(b)為 1:1 直充模式下 6A 充電電流時的溫升示意圖，芯片表面的溫升大約為 46.1-25=21.1℃。

(b)1:1 電荷泵模式 VBAT=4.4V,IBAT=6A

-雙 模 式

SC8546 支持 2:1 電荷泵模式和 1:1 直充模式，完美兼容 10V 適配器和 5V 適配器。

-兼容 UFCS 快充規范

在集成多種快充協議的基礎上，兼容了 UFCS 快充規范，解決目前市面上快充標準復雜多變、互不兼容的問題，同時也對提升用戶的使用體驗，節能環保起到積極的推動作用。

-16 重安全保護

SC8546 內部集成多達 16 重安全防護措施和 7 路 12-bit ADC，為用戶的充電安全保駕護航。

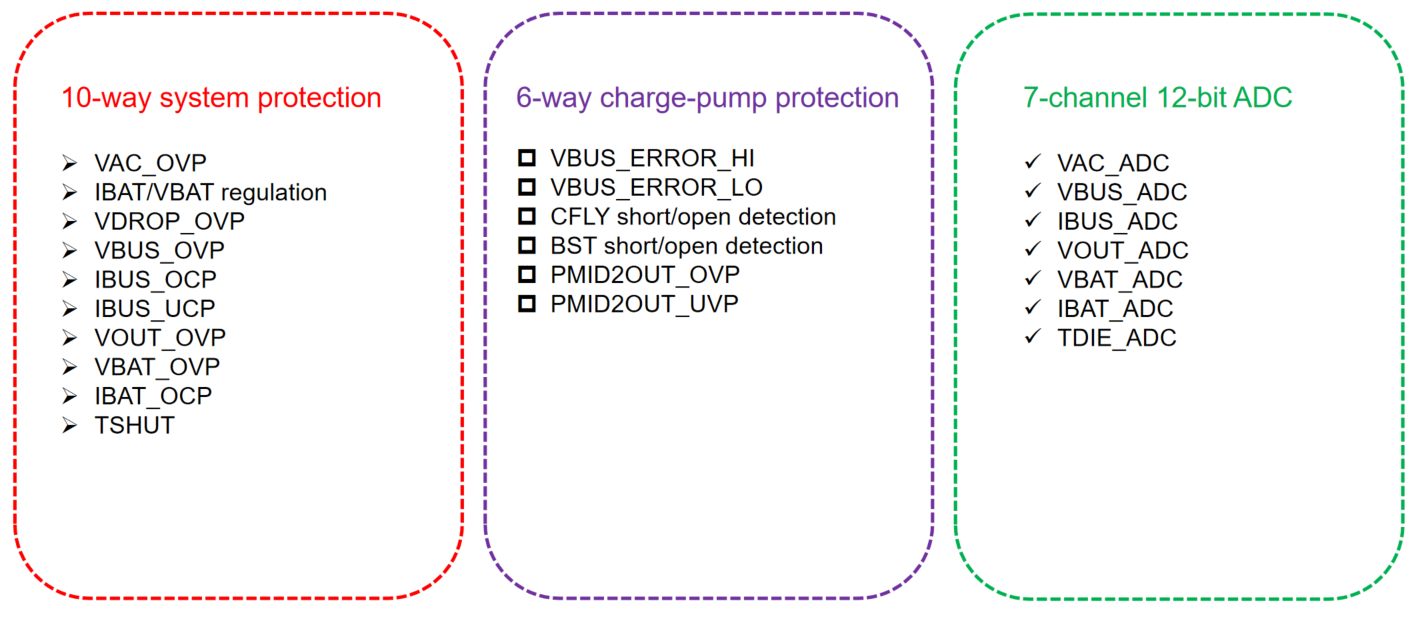

(SC8546 內部集成 16 保護和 7 路 ADC)

-兼容 1.2V/1.8V GPIO

為適配未來手機處理器的 GPIO 朝著更低電壓發展的方向，SC8546 率先兼容 1.2V/1.8V 兩種 GPIO 電壓等級，使得客戶可以從容應對處理器的更新迭代。

-快速的短路保護

獨特的輸入輸出電壓壓差檢測保護，實現百 ns 級別的快速響應時間，輕松應對輸入電容短路/飛電容短路/輸出電容短路等各種異常場景。

小結

隨著UFCS、USB PD 及DPDM快充技術的快速發展，快充技術早已進入到大眾生活中，多口快充已成為引領快充技術的風向標。南芯作為終端快充協會首批高級會員，也是融合快充生態的積極推動者。目前，南芯已為融合快充生態開發了手機超級快充電荷泵芯片、充電器快充協議芯片等。
