引言

無人直升機主旋翼操縱系統包括舵機系統、自動傾斜器系統、防扭臂組件及推拉桿組件等。采用外置式操縱系統,自動傾斜器分為動環和不動環,分別用于連接變距拉桿和主舵機。操縱過程中,主舵機通過推、拉不動環,動環推、拉變距拉桿,進而驅動旋翼系統完成總距及周期變距操縱。操縱系統作為重要組件,將舵機產生的運動控制獎轂進而操縱主旋翼。操縱系統的安全與否直接關系到直升機的安全飛行,材料的選擇關系到其線剛度及疲勞性能的好壞,要承受較大的交變載荷。與所有旋轉結構一樣,旋轉交變載荷導致操縱組件的塑性變形及疲勞斷裂,尤其是連接處的斷裂,嚴重威脅獎轂的使用安全,而且疲勞斷裂會導致直升機墜毀,同時操縱系統的線性剛性與旋翼顫振直接相關,會引起直升機的氣彈穩定性問題,所以操縱系統線剛度的設計是否滿足設計要求直接關系到直升機的飛行安全。

1有限元建模及分析

1.1建模方法

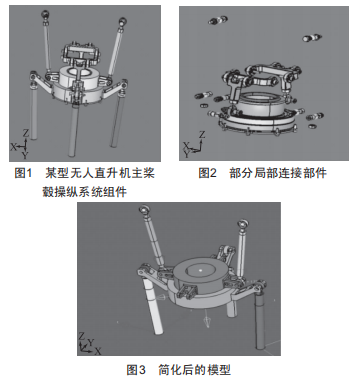

某型無人直升機主獎轂操縱系統組件的幾何模型如圖1所示,幾個主要部分通過螺栓、軸承連接而成,部分局部連接部件如圖2所示。由于連接部件過于復雜,且本文研究的重點不是局部細微的應力、應變情況,因此對該幾何模型進行了簡化處理,如圖3所示。

1.2實體建模

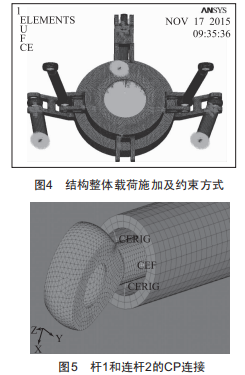

在ANsYs軟件中可供選用的solid單元中,四面體單元不如六面體單元計算精度高,特別是涉及小孔邊緣等應力集中區域。由于主軸在小孔處施加扭矩時兩端的應力幾乎為零,因此建模時忽略了一些影響網格劃分的倒角,同時為了方便網格劃分忽略了加載孔處的倒角。劃分網格時,在ANsYs軟件中將實體模型分割成若干個小實體,從而可以通過自適應網格劃分出需要的六面體網格,采用solid45單元對模型進行網格劃分,如圖4、圖5所示,共計553629個單元、148679個節點。

根據其幾何連接關系,對各部件連接做以下處理:舵機推桿和桿端軸承通過CP連接、桿端軸承和不動環、桿端軸承和動環通過中心節點建立MPC單元進行連接:在動環中建立中心節點局部坐標系約束其內壁,使其在主軸上轉動和滑動,具體如圖4所示。在兩個變距拉桿中心各施加1000N集中力。

1.3材料設置

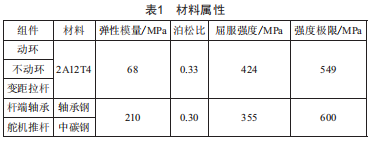

操縱系統組件材料參數具體如表1所示。

2計算結果

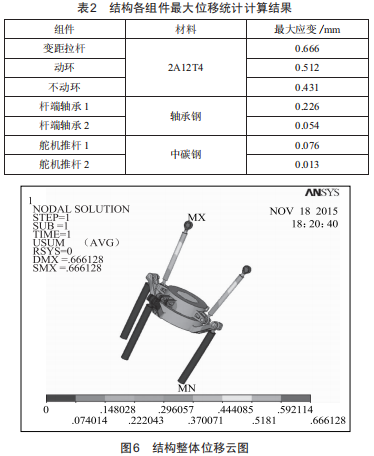

基于Catia模型文件,采用HyperMesh進行幾何處理和單元劃分,采用ANsYs軟件基于工況進行加載計算,計算結果如表2所示。結構整體位移云圖如圖6所示。

3結語

本文基于有限元分析方法,對某型無人直升機主旋翼操縱系統的線剛度進行了研究,結果表明,針對主旋翼操縱系統的選材符合主旋翼操縱系統線剛度的設計要求,能滿足工程實際需要,同時操縱系統的選材對操縱系統線剛度的影響比較大,在選取材料時應當嚴格控制其應變,防止因材料參數不符合要求而導致結構失效。
