引言

隨著我國經濟蓬勃發展,電力線路也隨之增多,江門地區有很多跨山林區域的輸電線路,山林里樹木眾多,樹主往往不允許砍倒整棵樹而只準砍樹尾,大大增加了我們的工作量。在這種情況下,為了保障線路的安全運行,我們只能按照樹主給出的條件進行砍伐。在砍伐樹尾的時候使用到的工器具安全穩定性較低。

而安全性較高的伸縮鋁合金梯子卻容易側斜滑出,使用時較難平穩固定。基于此,我們研發了一套適用于各種樹型,快速、安全穩定地專用于清理樹障的梯型工具。

1輸電線路與樹木的矛盾

1.1規程要求

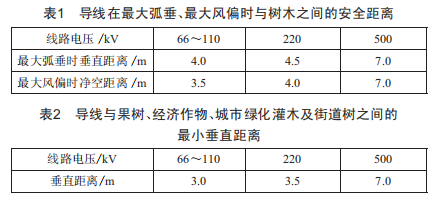

根據《架空輸電線路運行規程》得知:導線在最大弧垂、最大風偏時與樹木之間的安全距離及導線與果樹、經濟作物、城市綠化灌木及街道樹之間的最小垂直距離如表1、表2所示。

1.2存在問題

江門地區有很多跨山林區域的輸電線路,山林里樹木眾多,樹主往往不準砍倒整棵樹而只準砍樹尾,增加了我們的工作量。在這種情況下,為了保障線路的安全運行,對于已運行線路先于架線栽種的線路防護區內的樹木,只能按照樹主給出的條件,對樹木進行削頂砍尾處理。

樹木削頂要掌握好季節、時間,果樹宜在果農剪枝時進行,水源充足的地區的校樹、楊樹、柳樹等在7月和8月份生長很快,宜在每年6月底前削剪。

在砍伐樹尾的時候會使用到竹梯、木梯或伸縮鋁合金梯子,竹梯、木梯雖然輕便、易攜帶,但是安全穩定性較低。我們選擇使用伸縮鋁合金梯子,但當作業人員用伸縮鋁合金梯子靠在樹干時,由于頂部不像竹梯、木梯有兩條伸出主桿能管住樹干而防止側斜滑出,故較難安全穩定使用。而且并不是每一種樹種都適用,適應性低,大大影響了工作效率。

2解決方案

2.1設計原理

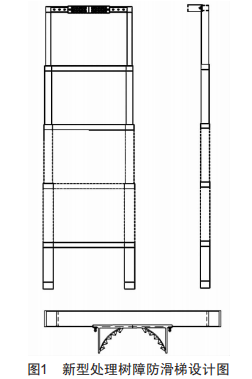

在伸縮鋁合金梯子頂部最后一層橫加一個半圓型、可調節內弧大小且內弧帶齒牙的防滑箍箍住樹干,起到防滑作用,更加穩定安全。防滑箍主要由滑軌和兩邊帶齒牙和可調節自鎖彈簧銷的弧型卡箍組成,如圖1所示?；⌒涂ü可系膬膳琵X牙長度不同,靠在樹干時能更貼實咬合主軀干。滑軌和可調節自鎖彈簧銷令防滑箍?jī)?nèi)弧大小可調節,并且有固定展開寬度的作用,適合于各種不同徑粗的樹木。

2.2技術關鍵

第一,一般登梯清樹障工作需要使用到竹梯、木梯或踏板、腳鉤,而使用新型處理樹障防滑梯,簡化了工器具,提高了工作效率。

第二,新型處理樹障防滑梯輕便、易攜帶,使用穩定可靠,安裝簡單方便,省時省力。

第三,防滑箍?jī)?nèi)弧大小可調節,并且有固定展開寬度的作用,可適用于各種樹型和極端天氣環境。

3現場試驗

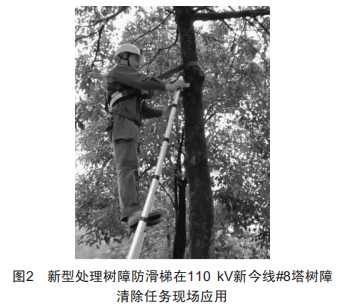

將加工后的新型處理樹障防滑梯應用到220kV銀三甲乙a#1~#2塔、110kV能天甲a#14~#16塔、110kV新今a#6~#9塔、110kV會勝a#2~#4塔、110kV新會a#14~#15塔、110kV崖蒼a#30~#31及#35~#40塔a線范圍內登高清除樹障工作中,取得了良好的效果,如圖2所示。

使用新型處理樹障防滑梯,主要優點在于工具輕便,安全性高,操作簡單平穩,能讓工作人員在短時間內完成樹障清除的任務,達到了預期的效果。

4結語

本項目所研制的新型處理樹障防滑梯,具有如下特點:輕便、易攜帶,安裝簡單方便,使用穩定可靠,省時省力:簡化了工器具,提高了工作效率:可調節內弧大小,適用于多種徑粗的樹型。

實踐表明,新型處理樹障防滑梯能夠使作業人員快速、安全、高效地完成登梯清理樹障作業,極大地節省了清障時間,既提高了工作效率,又保證了作業人員的人身安全,故可在電力a線登梯清障工作中廣泛推廣應用。
