引言

供電系統負荷正從傳統的線性負荷 , 如電動機 、熱輻射式電氣照明、電加熱設備向非線性負荷過渡 ,如變頻器、電動車充電器、氣體放電式照明、帶有整流裝置的家電等 。這些非線性負荷造成的高次諧波嚴重污染了供電環境 ,使電能質量嚴重下降 。高次諧波的預防、檢測和治理依賴于對供電系統瞬時電流的檢測和諧波分析 。對于50 Hz的工頻電流 ,其32次諧波的頻率為1 600 Hz ,根據申農定理 , 為了信號保真 ,采樣頻率至少要達到3 200次/s ,這就限定了電流信號的采集 、運算需要運用計算機 ,所獲得的電流電壓檢測信號則是離散的信息流 。

本文采用Matlab語言 ,編制了一個對電流、電壓信號進行諧波分析的子程序 ,用戶可以在獲得了電流或者電壓信號的前提下調用該子程序 。該子程序?qū)⒃趲酌腌妰?nèi)返回直流分量 、基波 、2~256次諧波的幅值和相位 。 同時給出信號的波形,直流、基波、各次諧波的幅值和相位分布圖以及按照傅里葉變換結果重新組合的原信號波形 。該子程序?qū)╇娤到y(tǒng)諧波研究人員來說非常簡便實用 。

1 運行環境

該子程序可以在Matlab7.0、Matlab2012a、Matlab2012b版本上運行。

所要進行諧波分析的電流或電壓信號/(l)是周期函數 ,

其周期為2m。我國工頻電壓的時間周期為70= =0.02 s ,但并

不恒定 ,會隨著電網負荷、原動機出力的變化波動。一旦工頻頻率發生改變 , 它的各次諧波的頻率也會隨之變化 , 這給標定各次諧波帶來了難題 。所以本文選用相位角ol作為 自變量 ,其周期為o070=2m/070=2m ,這樣2次諧波的周期為m ,k次諧

波的周期為 。它不再受電力系統負荷波動的影響 ,提高了

計算精度 ,討論的過程和結論同樣適合國外/0=60 Hz的情況 。

本文約定在一個周期采樣512次 ,亦即29 次 。離散傅里葉變換要求采樣頻率滿足申農定理 , 即采樣頻率需大于信號最高頻率的2倍 。由此 ,512次采樣可以保證256次以下諧波是保真的 。

2 在Matlab中計算諧波

在供電系統中 ,周期函數可以展開成:

在Matlab中 ,設相角軸上的閉區間[0 ,2m]的信號為x(k) ,k=l,2 , … ,N是離散的周期信號 , 其周期為2m , 采樣間隔為

,整個周期中的采樣數N=5l2 , 則離散傅里葉級數表達式為:

其中WN=eN。這里X(k)=a(k)＋ib(k)是Matlab返回的傅里葉系數 ,是個復變量 。 由獲得的傅里葉系數可以組合起原信號:

由此可知供電系統電流電壓的直流分量為 ,基波的幅值和相角分別為和小l, 各次諧波的幅值和相角分別為和小k,k=2 ,3 , … ,N/2 。

3 應用實例

以半波整流為例 ,假定半波整流器的輸入電壓為交流單相220 V ,在正半周電壓高于被充電電池電壓200 V和整流管正向?qū)妷?.7 V時導通 , 電流取決于整流電路的回路電阻0.5 Q。

具體程序如下:

半波整流電路電流信號的諧波分析

clear:clc:close:

R=0.5: 設定充電回路的電阻為0.5 Q

omigat=linspace(0)2*pi)5l2): 每周期采樣5l2次y=sqrt(2)*220*sin(omigat): 額定220 V電壓的波形iout=zeros(size(y)):

fori=l:5l2:

ify(i)<0.7

y(i)=0: 去掉負半波

else

y(i)=y(i)-0.7:減去整流二極管的正向壓降

end:

ify(i)>vout

iout(i)=(y(i)-vout)/R;求出導通區的電流

end;end;

y=funcanaly(iout,-80,240); 調用諧波分析函數 disp(y(:, 1:33));format short顯示前32次諧波的幅值和相位 saveeⅩm 2 54.daty -ascii; 建立數據文件

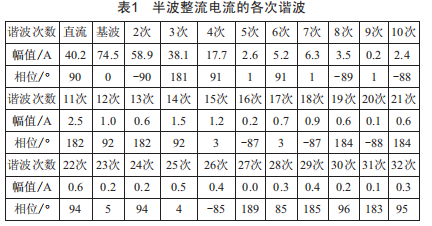

運行結果如圖1和表1所示 。 圖1中原始時域波形是整流器入口的電流波形 ,驗證時域波形中包含基波、2~4次諧波、1~32次諧波組合的波形和256次以下諧波組合的波形。與原始波形比較 ,驗證時域波形基本上看不出差別 , 說明32次以下諧波已經可以相當精確地復原原始波形了 。 圖 1 (b)是直流、基波和32次以下諧波的幅值和相位。表1以數字形式列出了32次以下諧波的幅值和相位 。從表中可以看出 ,半波整流設備會產生偶次和奇次諧波 , 所產生的諧波幅值是逐漸降低的 。

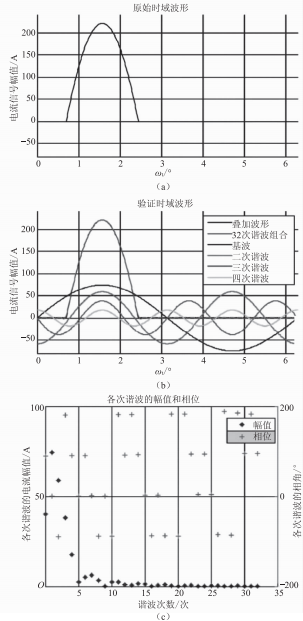

圖1 半波整流電流波形的諧波分析

4 結語

供電系統中的電流 、電壓信號是連續信號 , 把它變成采樣信號在Matlab上進行分析的時候需要解決采樣頻率輸入數據的數量和返回諧波的次數等問題 ,不能直接從快速傅里葉變換得到諧波分析結果。本文研究了傅里葉系數與電力系統諧波的關系 ,提出了可以直接調用的子程序 ,對研究電力系統諧波有一定的實用價值 。
