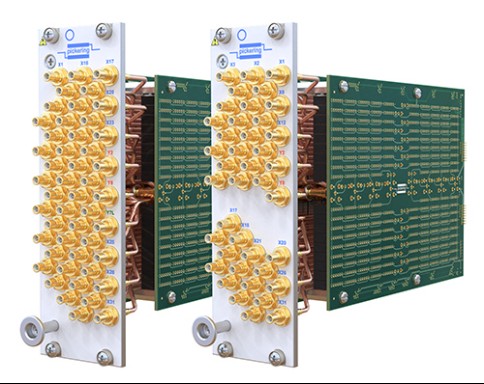

英國Pickering公司 作為生產用于電子測試及驗證領域的信號開關與仿真解決方案的領導廠商，最近推出新款尺寸為32x8的集成PXI射頻矩陣模塊 —— 單個機箱槽位可容納的矩陣密度提高了33%。新款緊湊型的PXI 40-724和PXIe 42-724系列模塊中不含擴展結構產品具有300MHz可用帶寬的高性能。

新款模塊也提供帶有Y軸擴展端口的版本，滿足更大規模的應用擴展矩陣的要求，實現便捷的可擴展性。為實現測試系統構建的最大飽和度，4x-724系列提供四種矩陣尺寸：16x4、16x8、32x4和最大規模的32x8。每種尺寸的矩陣模塊都提供帶有擴展端口的版本。不同于其他射頻矩陣產品，擴展端口和矩陣直接相連，允許在多個模塊級聯時在不同的板卡之間創建X到X的信號通道。這個有用的功能增加了測試系統的靈活性但會略降低射頻性能。

Pickering Interfaces的開關產品經理Steve Edwards對新產品做了評價：“新產品是在Pickering原有的射頻矩陣模塊技術基礎上構建的，將矩陣最大尺寸增大到32x8，用于50Ω測試應用。和原有產品比，新產品密度得到顯著提高，只需要兩個機箱槽位就可以構建復雜的開關系統?！?

4x-724系列射頻矩陣模塊使用的是高品質的濺射釕合金舌簧繼電器，保障超長的使用壽命。另外，舌簧繼電器的操作時間僅為0.5ms(典型)，比電磁繼電器要快得多，最大程度地縮短測試周期時間并提高測試吞吐量。

新產品提供PXI和PXIe兩種控制接口，在機箱選擇上更靈活方便。所有版本的模塊均使用工業標準的SMB連接器，最大程度地提高系統性能，同時方便連接到外部?jī)x器和被測設備。

新款4x-724系列射頻矩陣模塊適用于各類應用的通用射頻測試，包括應急無線電和半導體測試。Pickering的eBIRST開關系統檢測工具支持4x-724所有版本的模塊，可用于預防性維護測試，以確定繼電器是否接近使用壽命終點。此外，eBIRST工具還可用于快速故障查找，最大程度地減少系統停機時間。Pickering的連接器分公司提供標準的和定制的兩種線纜解決方案，幫助客戶將模塊集成進測試系統。
