1案例分析

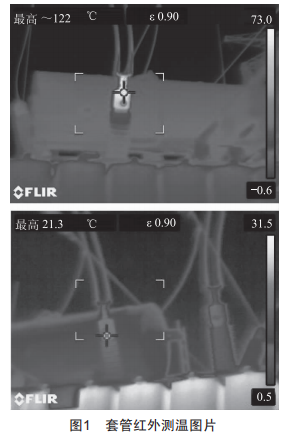

2018年1月2日,在對某220kV變電站進行紅外熱像測試時,發現2#主變110kV側C相套管樁頭溫度高達112℃,如圖1所示。當時環境溫度為7℃,正常相溫度為21.3℃,按照變電五項管理規定的紅外熱像檢測細則,該異常屬危機缺陷(熱點溫度>80℃)。

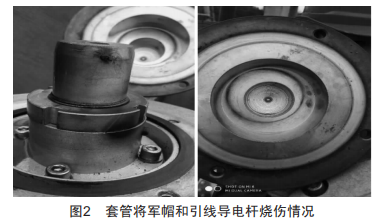

將主變停電后,檢修人員拆解將軍帽,發現將軍帽內缺少壓緊彈簧,引線導電桿與其接觸的將軍帽頂部?jī)?nèi)表面均有明顯的燒傷痕跡,如圖2所示。隨后檢修人員對燒蝕部位進行打磨,并安裝壓緊彈簧(圖3)后,主變直阻測試合格,主變投入運行,紅外測溫正常。

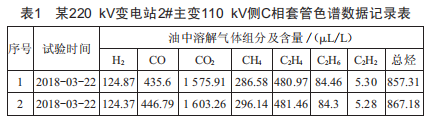

2018年3月22日,在某220kV變電站2#主變例行試驗中,發現2#主變110kV側C相套管總烴含量嚴重超標,測試數據如表1所示。

根據國標GB/T24624一2009絕緣套管油為主絕緣(通常為紙)浸漬介質套管中溶解氣體分析(DGA)的判斷導則:套管油中溶解氣體正常含量為氫氣≤140uL/L,甲烷≤40uL/L,乙烯≤30uL/L,乙烷≤70uL/L,乙炔≤2uL/L,一氧化碳≤1000uL/L,二氧化碳≤3400uL/L。

根據試驗數據,套管產生的故障氣體主要產生烴類物質,其中最主要的特征氣體為CH4、C2H4,且C2H4與C2H6的比值為5.7,C02與C0的比值為3.6。初步判斷為典型的油中導體過熱故障,伴隨少量乙炔產生。三比值編碼為022,故障類型判斷為高溫過熱(高于700℃)。

本次試驗中,2#主變本體油樣同樣也進行了油中溶解氣體試驗分析。結合2#主變歷次試驗數據可以發現,2#主變?cè)谄渲袃纱卧囼?yàn)之間,油中溶解氣體含量烴類有明顯增長,與套管一樣,最主要的特征氣體為CH4、C2H4,同時出現了乙炔。推斷在本體與套管之間存在滲漏。

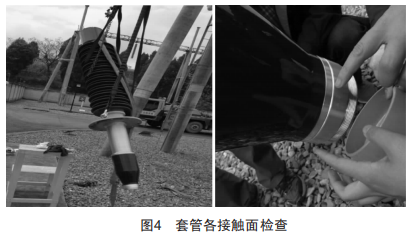

隨后進行檢修,發現該套管存在內漏現象,檢修人員將套管油位降至一半,約10h后套管油位再次滿位。鑒于以上情況,決定立即更換該套管。3月25日,檢修人員更換了新套管,并對原套管進行懸吊檢查,如圖4所示。在清除套管表面、內壁油跡后,通過長時間觀察并未發現套管法蘭下端各連接面有滲油現象。

檢修人員將套管頭部絕緣油擦拭干凈后,把套管水平放置約6h,發現頭部重新出現滲油現象。隨后檢修人員拆除套管引線樁頭固定座,檢查套管頂部o型密封膠圈,發現o型密封膠圈存在軟化現象,其強度、硬度明顯下降。

2原因分析

在現場安裝變壓器時,安裝人員未將壓緊彈簧裝入將軍帽內部,引起導電桿與將軍帽頂部之間懸浮放電,并伴隨高溫發熱。由于發熱位置距套管密封膠圈較近,且金屬材質導熱性能良好,導致o型密封膠圈在長時間的高溫作用下逐漸軟化,進而導致套管油室與本體油室之間密封不良。另外主變本體油枕油位高于110kv側套管油位,在結構上對套管產生了內在壓力,使得套管油室與主變本體油室貫通。將軍帽頂部懸浮放電產生的特征氣體(甲烷、乙炔等)進入套管內部,使套管絕緣油被污染,油色譜檢測不合格。由于主變本體油量較多,因此放電產生的特征氣體在主變本體的油色譜中反應不明顯,但也可以看出有發展趨勢。

3管控方案

通過上述案例分析,我們必須找出解決方法及管控方案,防止類似事件再次發生。首先,嚴把設備驗收關,對關鍵設備、關鍵工藝進行現場監管,防止因現場安裝不到位導致設備出現質量問題:其次,重視套管頭部發熱缺陷,根據紅外圖像認真分析發熱部位是源于套管內部還是外部,發熱嚴重時應對套管油樣進行檢測:最后,普及少油式設備壓力在線檢測裝置的應用,通過檢測套管壓力,提前發現隱患,避免事故擴大。

4結語

隨著電力技術的發展,人們對電力生產安全的重視程度越來越高,要求電力人員在檢修或者遇到故障時要多分析其中原因,總結經驗,吸取教訓,提升電網檢測檢修水平,保障電網的安全穩定運行。
