0引言

某磁性材料廠濕法線由配料系統、球磨機、攪拌機、脫水機、攪拌釜、回轉窯、冷卻筒和包裝機等設備構成。以往每套設備由簡單的現場接觸器、繼電器控制,設備陳舊,控制分散,自動化程度底,導致工作效率低下,生產成本居高不下。

現應用基于可編程邏輯控制器和組態軟件的工業自動化技術,與接觸器、繼電器的常規回路控制相結合,實現濕法線上設備的分布控制、集中操作,可以解決傳統繼電器、接觸器控制存在的產線操作難以集中、生產過程難以記錄、設備間連鎖困難等問題。

1濕法線的生產流程和控制系統組成

1.1生產流程

原料(氧化鐵紅)及輔料(二氧化硅、碳酸鈣、三氧化二鋁等)通過配料系統按生產所需配比混合后,進入濕法球磨機研磨,研磨完畢后進入攪拌機攪拌。

攪拌均勻的物料經軟管泵輸送至脫水機進行脫水,再經攪拌釜二次攪拌,然后由柱塞泵送至回轉窯進料箱。

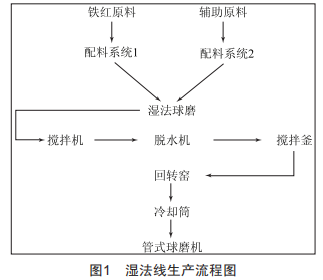

在回轉窯內對物料進行燒制,后經冷卻筒冷卻,送入管式球磨機研磨為成品,完成整個生產流程。濕法線生產流程如圖1所示。

1.2主要設備及控制要求

整個濕法線的設備主要分為兩種類型:機電一體品設備和單體設備。

配料系統和回轉窯燃燒系統為機電一體品設備,整套設備本身帶有成套的控制系統(PLC),僅將PLC模塊進行更換或增加通信模塊,即可接入集中控制系統(主PLC),實現設備集中控制。

產線其余單體設備原有控制方式為簡單的MCC控制柜就地操作箱控制方式,在該控制方式下,每個設備之間相互獨立。

對單體設備控制回路進行更新,取消現場操作箱,MCC控制柜上增加切換開關(集控一檢修一就地),對控制回路進行改造,使其可以接收集中控制系統的啟停信號并將故障信號送入集中控制系統(主PLC),實現設備的集中控制。

2系統主回路設計

在整個濕法線上,各設備的電機啟動方式有直接啟動、變頻啟動和頻敏變阻啟動3種。

2.1直啟正轉控制回路設計

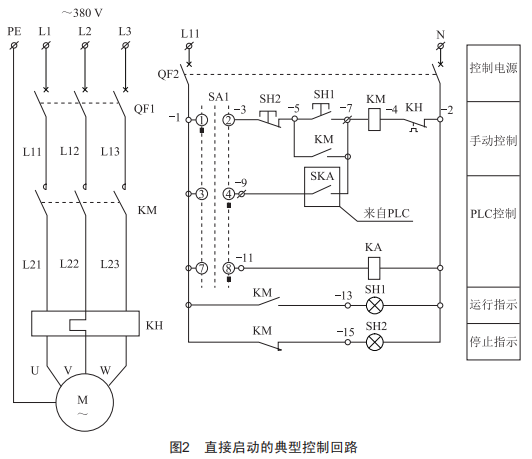

濕法線上的冷卻筒等設備電機可直接啟動,基礎控制采用常規接觸器、繼電器實現,其典型電路如圖2所示。

2.2變頻控制回路設計

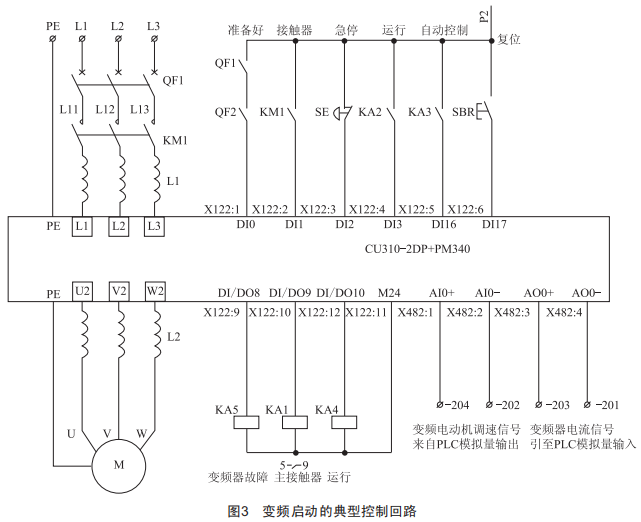

攪拌機、球磨機等設備的電機以變頻方式啟動,采用西門子s120系列變頻器,通過控制變頻器數字量輸入點的通斷,實現設備的運行和停止,集控系統模擬量輸入模塊把模擬量控制信號傳給變頻器,由變頻器對設備運行進行調節。變頻啟動的典型電路如圖3所示。

2.3頻敏變阻啟動回路設計

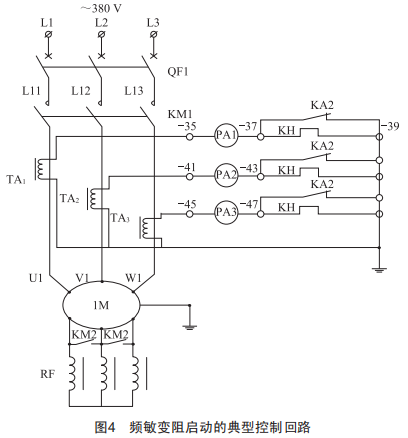

管式球磨機電機以頻敏變阻啟動方式進行切除電阻啟動,啟動方式如圖4所示。

3系統架構

濕法線集中控制系統采用分布式集中控制方式進行設計,采用三層分布式架構:底層為設備控制層,中間層為信號邏輯層,頂層為監控管理層。整個控制系統的網絡架構如圖5所示。

設備控制層主要由單體設備電機、機電一體品等電氣執行機構組成,作為執行層運轉現場生產設備。

中間信號邏輯層為整個集中控制系統的核心,由一臺PLC主站及相關I/O模塊、通信模塊構成。現場單體設備啟停及狀態信號以硬接線的方式接入集中控制系統(主PLC)的I/O信號模塊,變頻器信號通過profibus-Dp總線網絡接入集中控制系統(主PLC)進行信號通信,機電一體品設備通過以太網通信的方式接入集中控制系統(主PLC)。

監控管理層由一臺工程師站及一臺操作員站組成,并與公司及管理信息網絡連接,接收生產信息并調配整個產線的生產過程。

4控制系統設計

4.1機電一體品控制系統

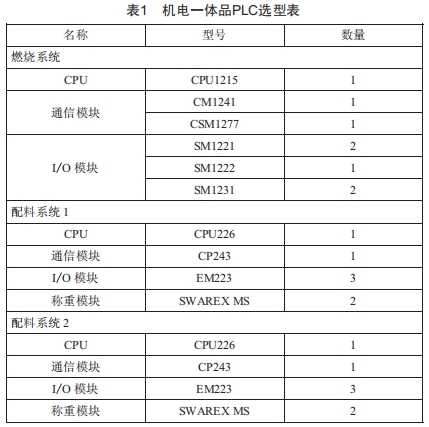

在濕法線上,回轉窯及兩套配料系統以機電一體品的形式出現,并獨立運行。其中回轉窯系統以lg-PLC為核心進行控制,配料系統以s7-200PLC為核心進行控制。為實現集中控制,將回轉窯lg-PLC替換為s7-l200,配料系統PLC增加通信模塊,3套系統作為從站通過以太網通信的方式接入主控制系統。機電一體品控制系統的硬件配置及選型如表1所示。

4.2主控制系統

整條濕法線需要控制的設備數量較多,且控制系統要可

靠、穩定,故選擇西門子CpU3l5,配合相應的I/O擴展模塊、通信模塊等設備作為集中控制系統的主控制系統,現場設備通過I/O信號線及通信線接入控制系統。主控制系統的硬件布置及選型如表2所示。

4.2.1I/O信號

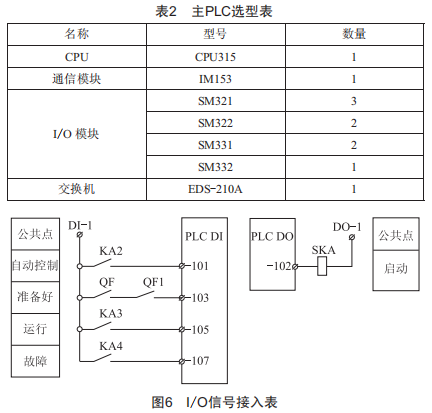

現場電機啟停及反饋信號通過硬接線的方式與主PLC進行通信,PLC控制設備啟停及接收設備反饋信號,典型的I/O接點如圖6所示。

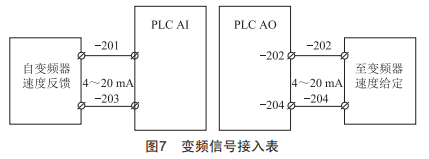

此外,變頻設備還需接收PLC頻率給定信號,以及將設備轉速反饋給PLC,如圖7所示。

4.2.2通信信號

現場變頻器通過PR0FIBUs網絡與主PLC進行通信,燃燒系統及配料系統通過以太網與主PLC進行通信。

5集中控制流程

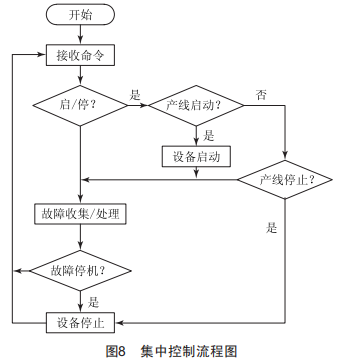

由于以往產線各個設備間相互獨立,每個工序操作人員無法及時判斷其他工序設備運轉情況,無法對設備運轉情況進行調整,產線集中控制后,通過PLC采集現場各個設備運行狀態并進行分析,可以總體把握整個產線的生產流程,進而對各工序設備運轉情況進行調整。集中控制流程如圖8所示。

6結語

集中控制系統在濕法線上的應用,相較于原有系統,其生產自動化水平和管理能力顯著提升,系統的應用實現了對各工序設備的集中控制,并能對整個生產系統的生產過程、設備運行狀況、報警信息、產能等進行綜合評估,減輕了工人的勞動強度。

濕法線生產是一種非線性多擾動的生產過程,生產過程中溫度、給料配比及物料攪拌濃度的變化都會對最終的產品質量產生影響。目前濕法線上的設備運行參數及進料配比均為人工給定,通過PDI等常規控制回路簡單跟蹤設定參數,工藝人員的水平對產品質量影響重大。預測控制算法,例如模型預測控制(MPC)算法,以系統的響應曲線建立生產模型,通過反饋校正和滾動優化不停地對生產模型進行校正,使生產過程及產品質量始終保持在可控范圍內。濕法線實現集中控制后,為模型預測控制等先進算法在產線上的應用提供了條件,是產線下一步改造的目標。
