1計算機輔助測試系統簡述

計算機輔助測試系統通?？煞譃橐韵氯?

1.1計算機測試數據處理系統

其主要在于對測試采集的數據進行自動處理,算不上真正的計算機輔助測試。

1.2半自動(開環控制)輔助測試系統

其主要是自動采集數據并自動處理數據,但不調節試驗工況點,需要人工現場手動來調節工況點。

1.3全自動(閉環控制)輔助測試系統

該系統能根據反饋信號,實現自動調節試驗工況點,然后自動采集數據并自動處理數據。

2計算機輔助測試系統設計

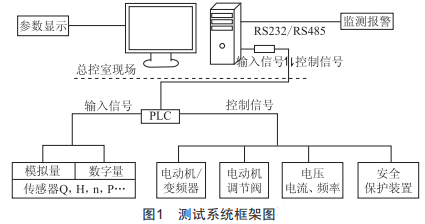

從上述功能定義可看出,全自動輔助測試系統是目前泵性能試驗測試的首選技術。其系統設計構架如圖1所示。

與以往系統比較,全自動輔助測試系統的較大改進在于,PLC及工控機中大量軟件(包含上位組態王軟件及基于VB開發的數據處理軟件)的應用,既充分利用了PLC自身處理速度快、可靠性高和抗干擾能力強的優點,又利用了工控機良好的數據分析和處理能力。

2.1基于"組態王"的軟件開發

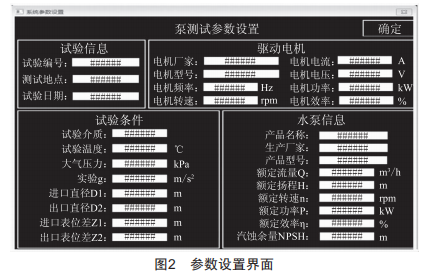

以winXPx/操作系統為開發平臺,在進入主測試界面之前,需先點擊"試驗參數確認"按鈕進入?yún)?shù)設置界面,如圖2所示,以確保試驗各參數(額定轉速、額定流量、額定揚程等)的正確性,以便后續計算的引用。

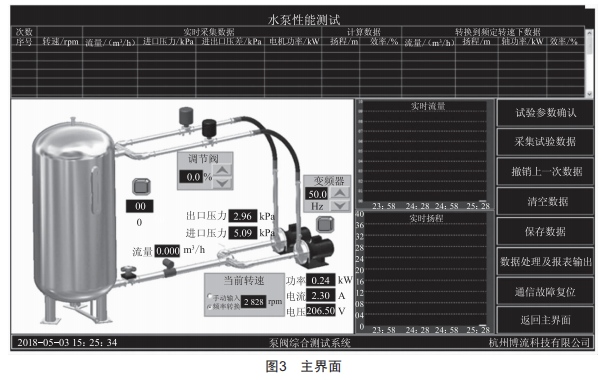

在主界面中,如圖3所示,測試者可以實時觀察到現場采集的數據,如流量、壓力等。由于在試驗過程中需要改變?cè)囼?yàn)工況點,可通過調節泵的出口閥門開度來實現。

2.2基于VB的軟件開發

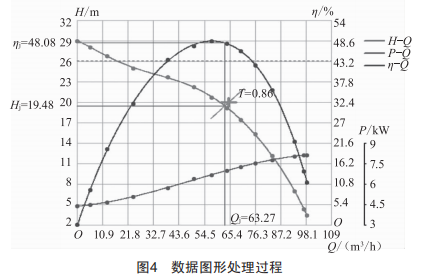

對于本系統來說,組態王可以滿足絕大部分的設計要求,但要在一個坐標系統下繪出一個量和多個量之間的對應關系,組態王不能提供這樣的控件,因而無法實現繪制圖形的功能,這就需要引入本系統中的VB軟件功能。該VB軟件系統由數據庫、分析計算、制表、繪圖和生成報表五大模塊組成,用來實現繪制圖形曲線及報表生成功能。圖4為數據圖形處理過程。

(1)首先用4AD(4otiveXAataDbjeot)技術訪問數據庫,將已保存在MicrosoftAccess數據庫中的試驗數據讀取到VB的數組變量中。

(2)由于試驗數據繪制到坐標系中,只能形成一個個離散的點,如果只是簡單地將這些離散點用線連接起來,則無法準確表現出泵的特性,所以需要采用成熟的數學模型來實現曲線擬合。根據泵的特性曲線的特征,采用最小二階乘法進行曲線擬合。

(3)根據試驗數據,分別計算出揚程、功率等對應流量的曲線方程,并在圖形框內繪制出泵的全特效曲線,然后根據設計點繪制出判定曲線,以判定測試結果是否符合設計要求,最后可一鍵生成泵性能試驗所需的報表。

3結語

該測試系統經用戶使用驗證,其技術方案切實可行,能夠滿足泵大批量、自動化生產試驗的要求,實現了泵性能測試全自動、快速、安全與可靠的目標,性能試驗后自動生成產品報表,實現了對泵報表的高效管理。
