隨著 PC 板上的接口速度越來越快，管理電磁干擾 (EMI) 是設計人員面臨的最大挑戰之一。無用發射的可能原因有很多。以下是一些可能導致 EMI 問題的示例：

· 跨越參考平面間隙的高速走線?

· 靠近平面邊緣的高速走線?

· 高速走線的參考平面變化

使用設計規則檢查是一種快速定位潛在 EMI 來源的方法。盡管基于規則的檢查并不完美，但它為用戶提供了許多好處。3-D EM 仿真通常用于仿真 EMI 現象。然而，模擬結果并沒有確定輻射的原因，它們只向您展示了 EM 場的行為方式。即使仔細檢查模擬結果，通常也無法找到輻射源。

規則檢查以消除 EMI 源

讓我們看一個使用規則檢查來定位 EMI 源的示例。圖 1 中的 PCB 具有三個 FPGA、四個 DDR3 存儲設備和四個 DDR2 設備。最常見的 EMI 來源之一是跨越間隙的高速走線。

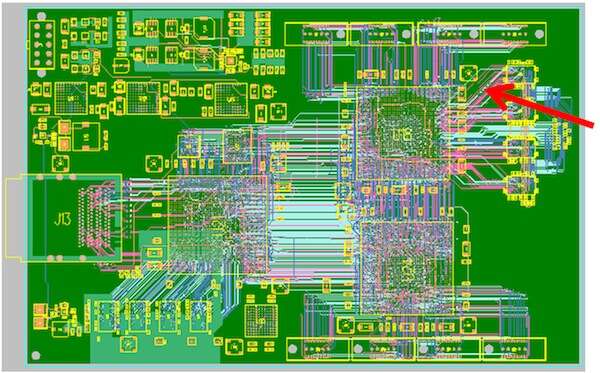

圖 1：此 PCB 有一條穿過間隙的高速走線，可能會導致阻抗變化。

微帶線廣泛用于高速走線。它在走線的相鄰層中有一個參考平面。返回電流剛好低于信號電流(見圖 2)。該走線將具有非常穩定的阻抗。

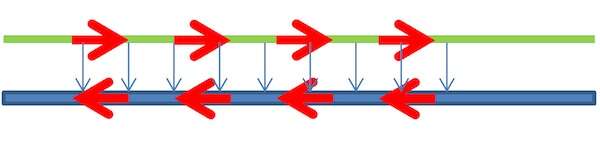

圖 2：對于微帶線，參考直接位于信號跡線下方，從而產生穩定的阻抗并且無需擔心 EMI。

當走線穿過參考平面的間隙時，如圖 1 中的 PCB 所示，返回電流需要繞過間隙。當間隙太大或太寬時，信號會在間隙處反射。(圖3)

圖 3：當產生間隙時，產生的跡線形成環形天線，輻射不需要的射頻能量。

環形電流形成一個環形天線，不幸的是，它是一個高效的輻射器。

要找到跨越間隙的跡線，可以使用 Mentor Graphics HyperLynx DRC 等工具編寫和執行規則。這些規則易于編寫，無需準備更復雜的 IBIS 模型。除了提高基于規則的方法的性能外，經驗不足的用戶使用起來也容易得多。

易用性、高性能和無需模型允許用戶在設計過程中根據需要多次運行規則檢查。設計人員可以在設計的每個階段期間和之后運行仿真，而不是在設計結束時運行仿真(圖 4 中的上圖)。這可以很早地發現問題，并允許快速、廉價地糾正 EMI 問題。

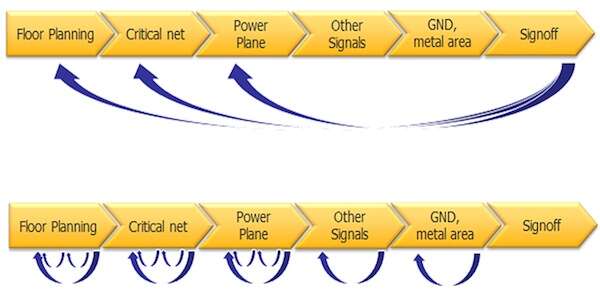

圖 4：快速簡單的規則檢查意味著您可以更頻繁地運行檢查。

3D EM Simulation

基于規則的檢查快速、準確，并且可由非專家用戶運行。盡管如此，3D EM 仿真還是有用的，但通常需要 EMI 專家。

圖 5 顯示了兩個差分對(A 和 B)穿過兩個平面間隙(藍色箭頭)。在此設計中，上對 (A) 的間隙更靠近其接收器和驅動器，而下對 (B) 的走線中間有間隙。在這種情況下，需要 3-D 電磁仿真。

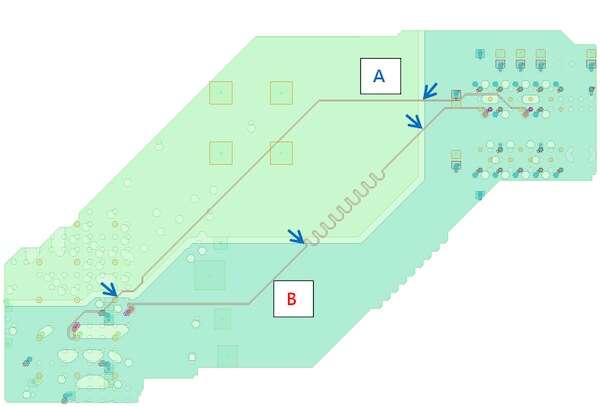

圖 5：兩個差分對(A 和 B)采用不同的路徑。哪個更關鍵?

圖 6 中的 S 圖顯示了從 Nimbic nWave 仿真結果中獲得的 S(21) 曲線。它表明通道 B(紅線)在較低頻率下具有顯著的插入損耗。這表明發生了強烈的共振，因?yàn)榉祷仉娏髟谥型臼チ寺窂?。跡線 B 將導致更嚴重的 EMI 問題。

圖 6：兩個差分對 A 和 B 的阻抗圖。

結論

如圖所示，基于規則的驗證和 3D EM 模擬相輔相成?；谝?guī)則的 EMI 檢查允許搜索和識別已知的 EMI 發生器。然后，可以在設計的早期修復有問題的布局，因?yàn)樗梢钥焖偾伊畠r(jià)地完成。為了進行更多分析，全 3D EM 仿真可以幫助設計人員找到困難的問題，以便他們也可以得到糾正。
