引言

電力系統的中性點接地方式是一個涉及電力系統許多方面的綜合性問題,它與系統的供電可靠性、電力系統過電壓與絕緣配合、繼電保護、通信信號系統的干擾、電氣安全以及接地裝置等有密切的關系。中性點接地的主要目的是限制單相接地故障電流。中性點的接地方式、設備選擇應綜合考慮中性點的絕緣水平、保護裝置配合及過電壓防護措施,以便將接地電流限制在可接受的范圍之內。

我國220kV及以上電壓等級系統的中性點絕大部分采用中性點直接接地、經小電抗接地或經小電抗和隔直裝置接地。當系統發生接地故障時,中性點接地裝置會流過故障電流,且《中國南方電網有限責任公司電力安全工作規程》規定:"運行中的星形接線設備的中性點,應視為帶電設備。"因此,對于直接接地的中性點,必須保證接地可靠,同時在設計、建設過程中,應避免人員誤碰到運行中的中性點,以免帶來安全隱患。本文結合某500kV變電站在設備驗收過程中發現的主變中性點直流CT分流問題,分析直流CT分流的危害,并提出相應的整改方案,為解決同類問題提供參考。

1主變中性點直流CT分流問題概述

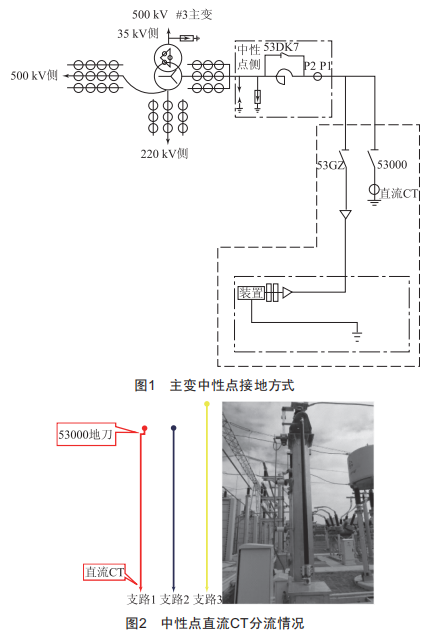

某500kV變電站#3、#4變壓器為自耦變壓器,接線組別為YNa0D11:中性點經小電抗及電容隔直裝置接地,#3主變接地如圖1所示。正常運行時,53GZ刀閘在合上位置,53DK7地刀、53000地刀在斷開位置。當隔直裝置退出時,需合上53DK7地刀、53000地刀,斷開53GZ刀閘,主變中性點直接接地,中性點直流CT與53000地刀串聯,測量主變中性點直流電流。

2016年11月,運行人員在驗收53000和54000地刀及直流CT時,發現設計圖紙及現場施工中直流CT存在多點分流問題,導致直流CT不能準確反映主變中性點的直流電流。某變電主變投產在即,現決定針對現場情況,提出解決問題的可行方案。

2主變中性點直流CT分流問題分析

某變電站主變中性點53000、54000地刀生產廠家為江蘇省如高高壓電器有限公司,型號為Jw10-40.5。接地開關由基座、支柱絕緣子、出線座及觸頭等部分組成,靜觸頭、絕緣子垂直安裝在基座上,地刀合上時動觸頭與絕緣子平行,分閘時與絕緣子垂直。運行人員驗收時發現該地刀的底座與刀閘支柱及動觸頭直接相連,而中性點直流CT串接于由刀閘底座直接引出的扁鋼上,運行時中性點電流流過刀閘底座后可通過3條支路流入大地,如圖2所示。

支路1:經過直流CT后流入大地:支路2:經過刀閘支柱流入大地:支路3:經過地刀連桿及地刀機構箱流入大地。因此,流經直流CT的中性點電流被支路2和支路3分流,正常運行時存在以下問題:

(1)主變中性點電流通過3條支路流入大地,流過直流CT的電流僅為總電流的一部分,因此直流CT測量的電流不能反映總的中性點電流,給設備安全穩定運行埋下隱患:

(2)刀閘機構箱直接與主變中性點相連,運行人員在操作、維護設備時均會觸碰到刀閘機構箱:而《中國南方電網有限責任公司電力安全工作規程》規定:"運行中的星形接線設備的中性點,應視為帶電設備。"因此,設備運維人員在操作或維護設備時存在觸電風險。

3主變中性點直流CT分流問題的處理方案

由上述分析可知,該種結構的接地刀閘存在較嚴重的缺陷,實際使用時帶來安全隱患,而且不符合相關規程規定。但由于刀閘已經安裝完成,難以更換其他結構的刀閘,設計單位根據現場的實際情況,提出了方案一,即通過在現有刀閘的基礎上進行改進,解決直流CT分流問題。

3.1方案一

(1)采用絕緣橡膠墊將地刀底座和支柱隔離,并在螺栓外套PVC管防止通過螺栓接通(隔斷支路2):

(2)采用絕緣橡膠墊將機構箱和支柱隔離,并用一根銅辮將地刀機構箱與直流CT地刀端相連(將支路3的電流匯集于支路1)。

根據以上分析可知,方案一通過加絕緣墊片的方法,隔斷支路2的電流,并將支路3的電流匯集于支路1,這樣有效解決了問題1,即變更后直流CT能夠測量總的中性點電流:但地刀機構連桿仍與主變中性點直接相連,因此問題2依然存在,刀閘機構箱仍然與設備的中性點直接相連,而且機構箱和構架連接是柔性連接,直接影響機構箱和傳動桿的連接,長期運行,會對刀閘的傳動機構產生不利影響。

3.2方案二

針對實際存在的問題,通過對該種刀閘結構進行研究,提出了方案二:用絕緣橡膠圈套在地刀動觸頭下端,將地刀動觸頭與地刀底座隔離,然后用軟銅線將地刀動觸頭與連接直流CT的扁鋼直接相連,如圖3所示。

圖3 地刀動觸頭下端和地刀底座抱箍隔離

將地刀動觸頭與地刀底座隔離后,接地電流只能通過刀閘靜觸頭、軟銅線、直流CT的接地扁鋼流入大地,既解決了直流CT的分流問題,同時又將刀閘機構箱等設備與主變中性點隔離,消除了安全隱患。該方案改動的工作量小、操作簡單,完全消除了影響設備及人身安全的不利因素。

4結語

本文根據現場驗收發現的主變直流CT分流問題,分析了該問題的危害,并針對設計單位提供的修改方案所存在的問題,最終依據刀閘的結構特點,提出了新的可行方案,消除了安全隱患,完全解決了直流CT分流問題。同時,建議設計單位在進行設備選型時,選擇結構上不會造成分流的設備。
