1清潔技術在油煙機行業的背景與意義

中國人飲食習慣相對特殊,與西方人生活習慣差異很大,中國人一般喜歡重油、重鹽、大火力烹飪,相應的油煙機清洗成為了一個難題。在產品滿足基本性能指標的前提下,高溫水蒸氣洗技術解決了用戶自己清洗油煙機的難題,具有顯著的創造性與先進性,市場前景非常廣闊,這也將成為未來智能清洗的潮流趨勢。

2高溫水蒸氣清潔的原理

目前油煙機的清洗技術領域發展比較迅速,現有主流的清潔方法有:物理加熱融油、物理性拆洗、用靜電方式剔除油污、用水溶液噴洗、化學物質反應去除油污、液體/氣體噴洗和霧洗(高溫水蒸氣洗)、自身結構的免拆洗等,這些方法的優劣對比分析如下:

(1)化學方法除油的清洗過程需要耗費的反應時間比較長,操作復雜,有污染。

(2)物理拆洗費時少,但是去油污效果不好。

(3)用靜電方式剔除油污技術主要集中在個人發明,大型企業很少涉及。該技術通過電場吸附油污實現除油效果,去油污效果不理想,且材料成本過高。

(4)高低溫汽/霧洗方法的清洗費用高。

(5)物理性熱除油方法的去油污效果不理想,只是通過高溫使油污融化。

(6)高低溫水噴洗技術方面,清洗過程比較復雜,需要專業設備,成本較高。

上述清潔技術各有所長,本文創新性地推出了高溫水蒸氣清潔技術(簡稱高溫水蒸氣洗)。

高溫水蒸氣來源于對液態水物質加熱,導熱性好,而且熱值高,無色、無味、無毒,日常生活容易取得,最重要的是容易控制。

在對油污清潔的過程中,高溫飽和的水蒸氣攜帶熱量粘附到需要清潔的部位,通過傳熱作用對油污起到高溫軟化和融化的作用,當熱量傳遞給被清洗部位而凝結成液體水分子后,將待去污物件表面的油漬物顆粒進行高溫溶解和軟化,通過控制高溫水蒸氣產生裝置所產生的高壓、高溫的水蒸氣去除油污。

高溫水蒸氣具有可控制并容易取得的優勢,但是首先需要解決對水蒸氣的控制方法問題,其次需要解決核心軟件程序的控制邏輯問題,對抽水裝置開關控制邏輯、電動機開關控制邏輯與高溫水蒸氣產生裝置的配套調整,最終提升對油污清洗的效果。

3高溫水蒸氣清潔硬件的相關技術研究

普通的高溫水蒸氣產生裝置通過外部火焰燒水,所產生的水蒸氣基本由所燒水的水量和輸入的火焰功率決定,其產生的流量和壓強差異大,所以高溫水蒸氣流量差異也會比較大。

現主要針對以下4個分析方向進行軟硬件的技術研討,以便控制水蒸氣流量、溫度、壓力、壓強的差異性:

(1)抽水裝置開關控制技術:

(2)超速的高溫水蒸氣產生技術:

(3)溫度感應精準度控制技術:

(4)電動機開關控制技術。

3.1抽水裝置開關控制

抽水裝置可分為直流水泵和交流變頻水泵兩種,其輸出速度快、流量大,所以使用抽水裝置滿負荷工作時,抽水裝置的送水流量比較高。

抽水裝置的供水流量及供水速度直接影響高溫水蒸氣產生的高溫效果,但是這種熱源功率受管控,如果持續抽水,過段時間后就只能是熱水,不能做到完全汽化,這就需要軟件程序控制高溫水蒸氣產生裝置的溫度,從而確定抽水裝置開關是否工作。根據這個技術需求,在高溫水蒸氣的清洗過程中,抽水裝置、高溫水蒸氣產生裝置工作,向待清洗位置清洗,溫度滿足設定要求的時候,抽水裝置再抽水,當高溫水蒸氣產生裝置低于設定溫度K值時,抽水裝置停止抽水。

3.2超速的高溫水蒸氣產生技術

為避免高溫水蒸氣從高溫水蒸氣產生裝置冒出后過早冷卻變成水,需要研發超高溫水蒸氣產生的核心技術,通過高精準度的感應傳輸裝置監測,使水汽裝置控制生成的高溫氣體在流量、溫度、壓力強度上都會有針對性調節,同時蒸汽管道也會精準控制高溫水蒸氣的方向。

蒸汽發生裝置一般有固定的加熱軌道,兩側加熱,中間部分的空間是加熱軌道,通過對加熱軌道的設計,實現對水蒸氣超快速度和超高效率的利用。

3.3感應溫度的精準性控制技術

產品沒有感應傳輸裝置,監控能力就很差。本文采用電阻式溫度套頭來進行溫度感應傳輸,性價比優勢比較明顯。

不同的材料、配方制造出來的感應傳輸裝置精度差異比較大,這就需要有針對性地縮小感應器的偏差量。

3.4電動機開關控制技術

在蒸汽洗的清洗模式中,抽水裝置、高溫水蒸氣產生裝置工作,向轉動部件和其他待清洗的風道結構部位沖洗,這時電動機斷續性工作(由電動機開關控制),使高溫蒸汽在風道結構部位分布更均衡,同時也能讓清洗下來的油污流動性更快更好,提升油污的收集效果。

3.5高溫水蒸氣洗硬件系統搭建

通過分析以上高溫水蒸氣洗技術,對高溫水蒸氣洗應用裝置的核心硬件設施及核心技術,如超速高溫水汽、抽水裝置開關控制、電動機開關控制、精準控溫等進行深入分析。通過感應傳輸裝置監測溫度并加以信號調整控制,使高溫水蒸氣產生裝置所產生的水汽在溫度、壓強以及流量這3個方面的參數可控、一致,解決了高溫水蒸氣清潔的硬件問題,最終形成一個完整的高溫水蒸氣洗技術體系。

一個完整的高溫水蒸氣洗技術分三個部分:儲水器具組件、清洗組件、水蒸氣發生組件。

(1)儲水器具組件由水箱、水管組成;

(2)清洗組裝件部分主要是運輸高溫水蒸氣到待清洗油污的位置,并收集被清洗后的油水混合物的結構件;

(3)水蒸氣發生組件主要是生成高溫水汽并附帶控溫、控壓功能。

由此可知,高溫水蒸氣清潔以高溫水汽為基礎,以高溫水蒸氣管道為傳輸途徑,同時在蒸汽去油污時,搭配電動機的非持續性轉動,使高溫水蒸氣能均勻分布在整個空間內,用特定的控制抽水裝置方法,使從蒸汽產生裝置產生的高溫水汽的壓力可控,最后通過超高速分離油水混合物,最終達到清洗效果。

4水蒸氣洗清洗效果影響因子探究

為量化清洗效果,本文使用抽油煙機洗凈率7對清洗效果進行表征;為模擬真實用戶場景,實驗前,先對葉輪進行稱重,記為K1,通過模擬廚房油污情況,對葉輪進行上油并對葉輪進行稱重,記為K2,然后對油煙機進行蒸汽清洗,完成后對葉輪稱重,記為K3,則清洗效果通過油污去除率來判斷,清洗效果計算公式為油污去除率7=(K2一K3)/(K2一K1)。

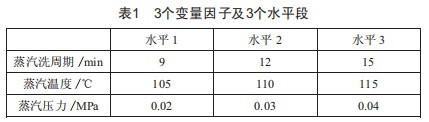

通過前期經驗積累及觀察,在抽油煙機清洗過程中,清洗時間、清洗的蒸汽溫度、清洗的蒸汽壓力對清洗效果均有很大影響,因此本文選擇上述3個變量因子作為實驗變量,探究其對清洗效果的影響。根據實際情況,每個因子分3個水平段,各變量的取值情況如表1所示。

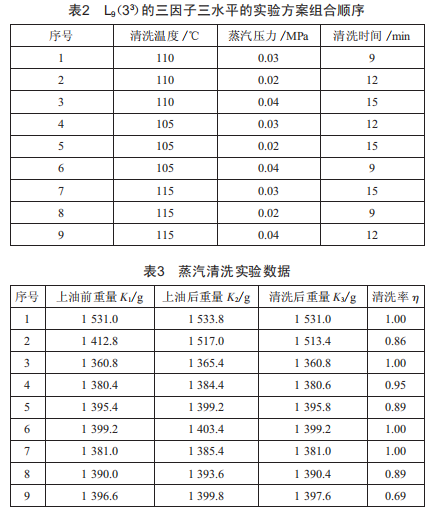

為減少實驗次數,本研究使用三因子三水平的正交實驗設計,按L9(33)安排實驗,共9組實驗;各組實驗中變量取值以及L9(33)的三因子三水平的實驗方案組合順序如表2所示。

通過實驗,各組葉輪清洗前后重量及使用公式計算得到的清洗率如表3所示。

根據表中數據可知,影響清洗效果的主次因素分別為:清洗時間、蒸汽壓力、清洗溫度。

5結語

本文通過分析高溫水蒸氣洗應用裝置的核心硬件設施,對高溫水蒸氣洗應用裝置中的核心技術,如超速高溫水汽、抽水裝置開關控制、電動機開關控制、精準控溫等關鍵點進行深入探究;通過感應傳輸裝置監測溫度并加以信號調整控制,使高溫水蒸氣產生裝置所產生的水汽在溫度、壓強以及流量方面的參數可控、一致,提高了高溫水蒸氣清潔的效果。高溫水蒸氣清潔抽油煙機在滿足基本性能指標的前提下,解決了油污去除難的問題,具有鮮明的創造性與先進性,市場應用前景非常廣闊。
