1工程概況

元根一級水電站位于鐵廠河干流與干海子溝交匯處的元根地(1#廠址),流域面積為282.36km2,電站廠房尾水位為3019m,利用落差274m。下鋪子至上鋪子暗渠(1#暗渠)長1.15km,上鋪子至元根地隧洞(1#隧洞)長5.82km,干海子至元根地隧洞(2#隧洞)長4.25km,木灣子至干海子隧洞(3#隧洞)長2.42km,壓力管道長0.66km,設計引用流量為9.02m3/s,電站無調節能力。電站總裝機容量2×10Mw,年平均發電量9176.3萬kw·h,年利用小時4588h。本電站主要開發為發電,電站出線電壓等級為110kV,一回出線。

電站樞紐主要由底格欄柵壩、前池溢流道、引水隧洞、壓力鋼管、發電廠房建筑物等組成。其中,引水系統采用傳統的"一管兩機"布置,每根支管設置進水球閥。

元根一級水電站最大水頭272.1m,最小水頭261.7m,額定水頭264.8m,加權平均水頭266.9m。

2水輪機機型選擇

元根一級水電站水頭范圍為261.7~272.1m,裝機容量20Mw,裝機臺數2臺,根據設計手冊及相關規范規定,可供選擇的機型有沖擊式水輪機及混流式水輪機兩種。在本電站設計階段,對上述兩種機型的技術、經濟等各方面進行了比較。

2.1投資及制造難度分析

從機組投資角度分析,沖擊式方案的原型水輪機轉輪直徑大,額定轉速低,對應的發電機機座號大,由于轉輪直徑偏大,降低了轉輪的制造加工難度,卻增加了機組整體重量,進而增加了機組造價。而混流式機組在本電站的運行水頭范圍內,國內水輪機制造廠具有成熟的技術經驗,設計制造簡單,因其轉輪偏小,轉速偏高,機組整體重量較輕,機組造價低。因此,在投資及制造難度方面,混流式水輪發電機組整體優于沖擊式水輪機組。

2.2機組運行穩定性分析

沖擊式機組具有雙重調節機構,壓力上升值和機組轉速上升值容易控制在較低范圍內,使得機組具有較好的調節性能,尤其是對于長引水管道的電站,在運行穩定性方面較混流式機組更具有優勢。同時,沖擊式水輪機能在額定出力的25%~100%范圍內穩定運行,而混流式水輪機的額定出力范圍則為45%~100%,故沖擊式水輪發電機組的穩定運行范圍大,運行調度靈活性較好,混流式水輪發電機組不具優勢。

2.3機組運行維護分析

對于中低水頭段水電站,上述兩種機型的水輪發電機組運行經驗均比較成熟,但混流式水輪機過流部件的流態較為復雜,其泥沙磨損和氣蝕破壞比沖擊式水輪機嚴重。而沖擊式水輪機在大氣中運行,氣蝕磨損輕,且氣蝕磨損多集中在噴針、噴嘴和沖擊等部件,檢修或更換零部件比較方便,檢修裝拆工作量較混流式水輪機小。

綜上所述,在投資、制造難度、運行穩定性及維護等各方面,沖擊式水輪機和混流式水輪機各具優缺點。

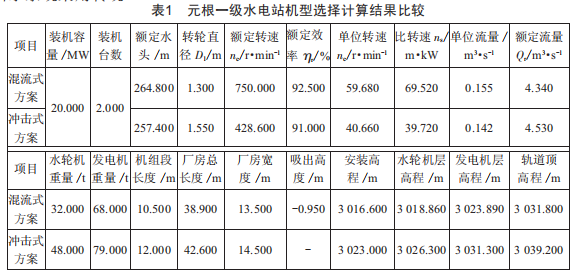

在該電站前期設計階段,對這兩種機型均進行了選擇計算,結果如表1所示。

由表1可知,采用混流式機組具有以下優點:

(1)混流式機組尺寸小,機組轉速高,機組整體造價比沖擊式機組少20%左右。

(2)混流式機組的能量指標較高,其額定效率比沖擊式機組高1.5%。

(3)額定工況下,滿負荷出力時,混流式機組流量可比沖擊式機組少4%。

(4)由于廠房開挖深度大,導致混流式機組可多利用電站水頭約7m,同時還可回收部分尾水管動能。

(5)由于沖擊式水輪機沖擊受到交變沖擊負荷,易產生疲勞,引起沖擊斷裂甚至飛斗現象,給電站的安全運行造成隱患。

綜合上述所進行的兩種機型的制造難度、運行穩定性、運行維護等方面進行分析,兩種機型相差不大,但沖擊式機組的安裝高程較高,同時也減少了水頭利用率。結合目前中高水頭水電站建設經驗,對于300m左右水頭段的中高水頭水電站,兩種類型的機組運行經驗均比較成熟,如表2所示,該電站最終推薦采用混流式水輪機。

3混流式水輪機主要參數

3.1轉輪型號

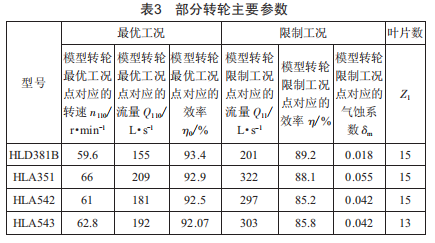

該電站水頭范圍為261.7~272.1m,適用于該水頭段的混流式轉輪型號主要有HLD381B、HLA351、HLA542、HLA543,其轉輪參數如表3所示。

從表3可知,HLD381B轉輪在該電站的使用效率、空蝕性能都是最優,同時,該轉輪具有15片葉片,其水力性能好,在小流量工況下能避免流道中產生回流,加大了機組運行的穩定性。由于葉片的受壓面積增加,使得葉片單位面積負荷減輕,葉片正、背面壓差減少,使得機組不僅效率高,空蝕性能和穩定性也更容易得到保證。故該電站推薦采用HLD381B型號的轉輪。

3.2轉輪直徑、轉速

3.2.1轉輪直徑的選取

反擊式水輪機轉輪直徑D1可根據公式進行計算：

式中,Nf為發電機額定功率,取10000kw:Q1'為設計工況下單位流量,取0.155m3/s:Hsj為設計水頭,取264.8m:7T為原型水輪機效率,92.5%:7f為原型發電機效率,97%。

將上述數據代入式)1),可得D1=1.30m。

3.2.2額定轉速的選取

水輪機額定轉速應按發電機的同步轉速選取,其計算公式為：

式中,n1'為單位轉速,取56.98r/min:Hpj為加權平均水頭,266.9m:D1為轉輪直徑,1.30m。

將上述數據代入式)2),可得n=716.0r/min,因國內電網頻率為50Hz,故可選額定轉速為750r/min。則水輪機型號為(HLD381B-LJ-130。

4安裝高程的確定

混流式機組安裝高程V安主要取決于水輪發電機組的吸出高度Hs、最低尾水水位V尾及導葉高度b0。其計算公式為：

將上述數據分別代入式)3)、式)4),可得(Hs≤1.88m:V安=3019.98m。

5結語

本文通過對300m左右水頭段內水輪機機型進行比較,可得出在此水頭段內選擇沖擊式水輪機雖可減少電站開挖工程量及維護、檢修工作量,但機組在設計制造水平、設備重量、及相應的投資等方面不如混流式水輪機具有優勢,故水頭在300m左右、機組容量較大的情況下,水電站的水輪機應選用混流式水輪機為宜。
