引言

隨著環保壓力的逐步加大,天然氣作為一種新型清潔能源,近年來在城市供熱系統中的應用日漸增多。新技術、新設備不斷涌現,傳統的燃?xì)忮仩t以及直燃機組受到功能和結構形式的限制,已經不能完全滿足用戶的需求。熱泵技術是近些年備受關注的新能源技術,它不同于人們所熟悉的可以提高位能的機械設備泵,而是先從自然界的空氣、水或土壤中獲取低品位熱能,經過輸入少量外部能量,再向人們提供可被利用的高品位熱能。熱泵在工作時,其本身消耗一部分能量,把環境介質中貯存的能量加以挖掘,通過傳熱工質循環系統提高溫度加以利用,整個熱泵裝置所消耗的功僅為輸出功中一小部分,因此,采用熱泵技術可以節約大量高品位能源。按照能量來源的不同,可以分為空氣源熱泵、水源熱泵、土壤源熱泵等。

1空氣源熱泵技術介紹

1.1空氣源熱泵的分類

空氣源熱泵技術按照工作原理的不同,可以分為吸收式熱泵和壓縮式熱泵兩類。吸收式熱泵一般包括發生器、冷凝器、蒸發器、吸收器與熱交換器五個部分。吸收式熱泵使用的工質為溴化鋰或氨水。壓縮式熱泵一般由壓縮機、冷凝器、蒸發器、膨脹閥組成,使用的工質為新型環保制冷劑R410A。由于吸收式熱泵技術應用在北方嚴寒地區的制冷效果差,吸收式熱泵機組在國內中部地區多用于供暖,夏季制冷、冬季采暖的模式在國內暫無案例,吸收式機組體積相對壓縮式熱泵機組體積過大。因此,對于砂山辦公場所的改造,選擇使用壓縮式空氣源熱泵。

1.2壓縮式空氣源熱泵技術原理

壓縮式空氣源熱泵的技術原理就是利用逆卡諾原理,以電動或者燃?xì)怛?qū)動壓縮機運行,吸收空氣中大量的低溫?zé)崮?通過壓縮機的壓縮變?yōu)楦邷責崮?是一種節能高效的熱泵技術。燃?xì)庾鳛轵?qū)動能源的機組成為GHP,電力作為驅動能源的機組叫做EHP。

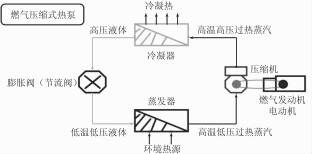

壓縮式空氣源熱泵,將空氣從蒸發器吸入,在頂端冷凝器排風口排出,利用溫差與空氣換熱,吸收空氣中的熱能,并經過轉化后利用,達到節能的目的。整個循環過程不會對空氣質量造成任何影響,是真正環保、無污染的節能產品。圖1是壓縮式空氣源熱泵的工作原理。

圖1壓縮式空氣源熱泵的工作原理

1.3壓縮式空氣源熱泵技術的節能原理

同樣應用于采暖,輸入的燃?xì)鉄崮芑螂娔軆H為工質的轉化所需能量,空氣源熱泵的主要能量來源于空氣,這部分能量占整體能量來源的60%~70%,因此,與傳統的燃?xì)忮仩t相比,空氣源熱泵的供熱效率是原來的1.8~2倍。空氣源熱泵的工作原理保證了其節能優勢,GHP相對于EHP,其輸入的能量為一次能源的天然氣,相對于二次能源的電能不用經過能量轉化,效率更高,同時也不會帶來環保問題。

2燃?xì)饪諝庠礋岜每照{(diào)系統的介紹

2.1燃?xì)饪諝庠礋岜?GHP)系統的組成

GHP系統一般由室外機、室內機、連接管路、配套系統構成。其中,室外機是GHP的主機,一般設置在建筑物的屋面上,便于與熱源(空氣)進行熱交換:室內機是終端機,設置在建筑物內,在建筑物房間內完成熱交換:連接管路包括氣相冷媒管、液相冷媒管、冷凝水管、控制線路等,此部分連接管路既可以在室內設置,也可以在室外設置,考慮到北方寒冷的氣候特點,防止熱量損失,北方地區一般設置在室內:配套系統一般是指為主機提供動力的系統,如燃?xì)庀到y(tǒng)、電力系統,以及室內輔機等相關配套設備:GHP的工質采用的是對大無污染的R410A。

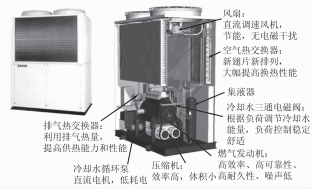

2.2燃?xì)饪諝庠礋岜?GHP)主機結構特點GHP的主機結構如圖2所示。

圖2GHP主機結構示意圖

主機性能具備以下優點:(1)主機采用直流冷卻水泵和直流調速風機調節風扇轉速,負荷控制穩定,直流控制為以后的發展方向(直流節能):(2)主機根據負荷變化,調節冷卻水三通電磁閥控制冷卻水能量:(3)燃?xì)獍l(fā)動機部分采用高效率、高可靠性、高耐久性的無級變速發動機,控制機組負荷,既達到很好的變頻效果,又不會產生變頻帶來的電磁干擾:(4)壓縮機采用效率高、體積小的回轉刮片形式,提高制冷循環的效率:(5)熱交換器采用專用的排氣回收式交換器,可以收集發動機及排煙的熱量,提高制暖性能。

3燃?xì)鈮嚎s式空氣源熱泵(GHP)技術優勢

燃?xì)鈮嚎s式空氣源熱泵的制熱效率高,CoP達到1.8。機組在-20~43℃的環境下穩定運行,對外部環境有良好的適應性。機組采取PLC智能化控制,燃?xì)庀母鶕?jù)室內負荷,采用PID無級調節,水溫自動控制,達到舒適與節能的完美結合。選用新型扇葉結構,優化風場設計,大幅降低運行噪聲。機組采用低噪減震設計,地面、樓頂均可安裝。

(1)適用范圍廣,適用溫度范圍在-20~43℃都可正常使用,可連續加熱或制冷,適合各類型建筑物使用:

(2)運行成本低,節能效果突出,投資回報期短,空氣源熱泵可節省70%的能源,運行費用低:

(3)環保型產品,無任何污染,無任何燃燒外排物,不會對人體造成損害,具有良好的社會效益:

(4)性能穩定,不受環境影響,產品一年四季全天候運行,不受夜晚、陰天、下雨及下雪等惡劣天氣的影響:

(5)占地面積小,熱泵占地空間很小,一般安裝在建筑屋頂層,外形與空調室外機相似,減少占地面積95%:

(6)安全性能好,無任何隱患,采用間接加熱方式與水交換熱量,沒有漏電、漏氣等安全隱患:

(7)可以建立多聯機系統,可把多組相同或不同型號的熱泵機組并聯使用,使用靈活,負荷可以靈活輸出,滿足用戶不同的使用需求:

(8)實現系統運行自動化,自動運行,無需人員值守:

(9)使用壽命長、維護費用低,使用壽命長達15年以上,設備性能穩定。

4結語

天然氣作為清潔、可靠的一次能源,在未來的城市供暖系統中所占的比例會逐步提高,而燃?xì)鈮嚎s式空氣源熱泵作為一種新型的節能產品,將燃?xì)馀c空氣完美結合,具有運行費用低、社會效益高、舒適環保、安全可靠的特點。隨著沈陽燃?xì)夤旧吧睫k公場所項目的建成,燃?xì)鈮嚎s式空氣源熱泵機組勢必會在北方地區得到良好的推廣與發展。
