引言

隨著人們對電力依賴程度的提高,城市10kV配網規劃建設受到了越來越多的關注,可以說合理的配網規劃不僅關系到電網的安全穩定運行,更對城市的發展有著重要的促進作用。故分析城市10kV配網建設現狀,并對其規劃建設加以優化和完善有著重要的現實意義。

1城市10kV配網現狀分析

對于城市規劃建設而言,10kV配網規劃是不可或缺的一部分,這是因?yàn)殡娏π袠I(yè)與我們的生活生產密切相關,合理的配網規劃不僅可以提高電網運行效率,還有助于減少電能消耗,因此城市10kV配網作為城市建設的核心構成,有著不可小覷的作用和價值,必須切實提升規劃和建設水平。

然而,當下城市10kV配網現狀令人堪憂,存在諸多問題,如電網配置分布不均衡,分布點不足,為滿足用電需求只能不斷增大供電半徑,致使線路損耗增加,供電可靠性也受到了影響。再者,設計之初考慮不周致使配網結構不合理,加大了后期系統升級、故障排查等工作的難度,同時用電企業的激增使得電源緊缺,簡單地從舊城區中接引電路導致線路實際負荷遠超設定值,電網運行效率和安全性隨之降低。因此,優化城市10kV配網規劃建設勢在必行。

2城市10kV配網設計原則

為滿足我國城市居民和生產活動的用電需求,提高城市10kV配網的規劃建設水平,必須遵守以下幾點原則,具體包括:(1)基于城市總體發展規劃,切實了解城市供電要求,在電網安全穩定運行的前提下,從整體上不斷提高電網運行質量與效率。(2)應走出城市10kV配網屬于獨立個體的認識誤區,強化與上級電網的聯系與配合,使其一同致力于電網系統架構的完善,進而降低城市10kV配網結構設計的缺陷。(3)預留適當?shù)陌l(fā)展余地,畢竟城市是不斷發展的,10kV配網也應與時俱進,在長期規劃與整體規劃上,與城市發展規劃的步調一致,使其既能滿足現階段的供電需求,又能適應未來一定時期的用電要求,但要注意避免重復建設,以降低成本,提高效益。

3城市10kV配網規劃建設的幾點建議

3.1重視負荷分析與預測

負荷預測是城市10kV配網規劃建設工作有序開展的重要基礎,具體需要根據系統特點、自然條件、增容情況、社會影響等相關數據進行全面分析,以期從事物聯系與變化中保證推測結果的科學合理性。如果單純依賴供電部門很難獲得有效的預測數據,因此通常需要參考政府制定的規劃,結合各個單位的實際用電量數據,對城市的用電情況加以總結和預測。常用的預測方法有彈性系數法、負荷密度法、綜合用電法、外推法、單耗法等。為了更好地把握城市用電需求,還經常將電壓等級、用電性質、功能分布、地理位置等因素納入考量范圍,以此提高預測結果的真實性與準確性,從而為選擇電壓等級,確定變電站位置,設置網架結構等提供有價值的信息[2]。

3.2科學合理的規劃

首先是配電站站點的規劃。結合城市實際情況,適當增加容量較小的中壓變電站數量,通過分布密度的提高,縮短站點線路長度,減少遷回供電的情況,而且簡化線路后還有助于縮小故障范圍便于故障排除。小容量的變電站不僅能夠切合小區初期用電需求,還因具有易擴容的特點能夠適應未來10年的負荷變化。此外,為緩解高壓配電站的緊張形勢,增強配網的靈活性,可替換原有的開關站為公共配電站,結合配電變壓器的使用,以及主干線路導線的合理選用,將導線的有效半徑控制在3km以內。若城市電量較大,既可以選擇截面為250mm2的絕緣導線,也可以選用截面為500mm2的銅芯線,以此將低壓供電半徑和電流分別控制在150m以內和500A以內。

其次是網架結構的優化。城市10kV配網在設計網架結構的過程中建議分層分區,用于防止性質不同的網架之間產生不良的影響和干擾。具體可以在第一層結合使用K型站、P型站、10kV電力專線以及架空主輸電干線,而第二層則采用K型站、P型站、10kV電力用戶、桿變以及架空支線等,以此達到合理部署網架結構的目的。值得一提的是,為確保K型站達標,應將其負荷容量與單條線路容量分別控制在12000/10kVA和4000/10kVA范圍內。

最后是接線方式的選擇。在城市10kV配網規劃階段,必須考慮到環網問題,雖然強調因地制宜,但要根據區域?qū)嶋H情況,采取綜合方式進行建設,一般情況下環網供電主要包括變壓器與兩條電纜,當線路出現故障時必須保證能夠及時隔離,以免影響其他單元正常供電。

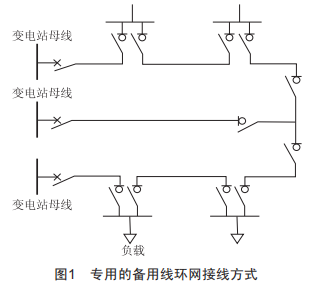

通常在初期階段,需要控制線路運行負載低于50%,在斷路器的作用下將一個或兩個變電站中的不同中壓母線析出單回路線,不過低壓線路適宜為2~300m長,為確保供電穩定,可在變壓器母線間增設聯絡開關。當城市發展到一定程度時,再各引一條中壓母線作為回路形成雙環網,此時可提升負載率至75%以內,用于改善線路使用效率。針對城市建筑密集、負荷集中的核心區域,可設計專用的備用線環網接線方式,一般其中兩回線路可達到100%的最高負荷,而剩余的一回路線作為備用,相對而言供電可靠性更高,具體接線方式如圖1所示。

3.3倡導智能化配網建設

城市10kV配網規劃建設不僅要滿足安全與穩定的要求,更要符合時代發展潮流,逐步提高自動化與智能化水平,因此需要充分發揮通信網絡技術的優勢,并合理利用智能互感器、智能電器等先進設備裝置,使其與配網系統更好地融合。未來的城市10kV配網系統應至少實現實時采集數據、系統規模有冗余、GIs系統建設、滿足通信數據需求等[4]。具體來說,系統能夠?qū)崟r(shí)采集保護動作、配電開關狀態、設備運行等數據,經通信傳輸至GIs數據平臺后可自動生成配網的總接線圖、環網圖等圖形,而且與城市10kV配網系統相關的數據可共享和集成,為配網控制、故障處理等自動化操作提供數據支持。

4結語

目前城市10kV配網現狀并不理想,在一定程度上限制了配網功能的正常發揮,這就要求我們重視城市10kV配網的重要性,結合城市實際情況,對其進行合理地規劃與建設,以此提高配網水平,為城市發展提供優質可靠的電源。
