引言

21世紀,計算機科學進入了飛速發展的階段,先進的網絡結構和算法大量應用于人工智能領域,模式識別理論和技術也隨之取得了巨大進步。以往局部放電類型的識別主要依靠運維人員的經驗,根據局部放電圖譜進行人工分析判斷,精準度不高。計算機模式識別方法在局部放電類型識別領域的應用改變了人工識別的現狀,這種方法大幅提高了識別的準確性和效率。

本文將利用誤差反向傳播神經網絡(BPNN)算法,對xLPE電纜典型絕緣缺陷產生的局部放電信號的特征參數進行處理分析,進而識別局部放電類型。

1BP神經網絡的結構及原理

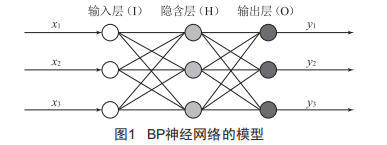

BPNN作為一種成熟的人工神經網絡模型,已在許多領域得到應用。常用的BPNN結構如圖1所示,按功能可以劃分為輸入層(I)、隱含層(H)和輸出層。其中只有一個(I)和,但(H)的個數可以根據需要建立一個或多個。每個層級由一些具有簡單數據處理功能的神經元構成,神經元的個數可多可少。用連線將不同層級的神經元連接起來,我們稱這些連線為權重線,但(I)和的各神經元之間沒有權重線連接。網絡調節通過權重線的權重來調整輸出。

BP神經網絡兼具學習和記憶功能。輸入層輸入值[x]正向傳播到輸出層,生成的輸出值[y]和期望值[r]之間產生誤差,然后網絡將進行反向傳播,通過調整各層級間的權重[w],同時需要設定隱含層和輸出層各節點的閾值,不斷減小系統[y]和[7]的差值,將其控制在閾值范圍內,最終使[y]逼近[r]。

BP神經網絡算法實現權值逼近需要激活函數的引入,這樣可以在網絡中引入非線性,非線性能夠解決線性不可分問題。沒有激活函數的神經網絡始終都是一個線性映射,無法解決線性不可分問題。常用的激活函數是s(Logistic)函數類中的雙曲正切函數和sigmoid函數。式(1)為sigmoid函數的表達式:

sigmoid函數的值域?yàn)閇0,1],且在1/2處中心對稱,在定義域連續可導,f'(x)≥0,當且僅當在f(x)=0,1時,f'(x)=0,在f(x)=1/2時,f'(x)max=1/4。權值逼近以梯度下降法為基礎,而權值與激活函數導數成正比關系,當激活函數在0附近時,權重的改變最大。根據以往經驗和局放信號的特點,選擇sigmoid函數有益于權值逼近,實現網絡的收斂。

2BP神經網絡算法

通過學習和訓練,BP神經網絡在閾值范圍內形成輸入和輸出之間的某種特定的映射關系。在訓練過程中,廣義的6法則是調整BP神經網絡權值的常用訓練算法。

我們先做一下設定:輸入層神經元個數為I,隱含層神經元個數為J,輸出層神經元個數為K,相應各層神經元的編號為i=1,2,…,I;j=1,2,…,J;w=1,2,…,K。[Hij]表示(I)與(丑)權重矩陣,[Bj]表示(丑)閾值矩陣,[Kwj]表示(丑)與(O)權重矩陣,[Bw]表示(O)閾值矩陣。

算法步驟如下:

(1)數據樣本歸一化處理。把數變?yōu)?0,1)之間的小數主要是為了數據處理方便提出來的,把數據映射到0~1范圍之內處理,更加便捷快速。

(2)初始化網絡權重。在開始階段,我們可以給網絡權重賦予一個隨機值,一般在-1和1之間。

(3)計算隱含層的輸出[H]:

(4)計算輸出層的輸出[y]:

(5)首次訓練以輸入值本身作為期望輸出值,求出均方差E,若E≤s,則學習過程結束,s為規定的正數:

(6)若E>s,我們需要對權重進行調節:

式中,a為學習速度。

不斷重復(3)至(6)的計算過程,直至收斂。

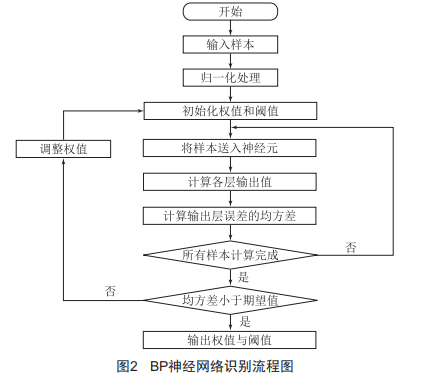

當完成網絡訓練階段后,便可以利用BP神經網絡建立確定映射關系進行電力電纜絕緣缺陷類型的識別,其流程如圖2所示。

神經元個數、隱含層層數、學習速率和訓練樣本個數的設定都會影響B(tài)P神經網絡算法的識別效果,所以合理的設定十分必要。

3電纜絕緣缺陷類型及局部放電信號特征提取

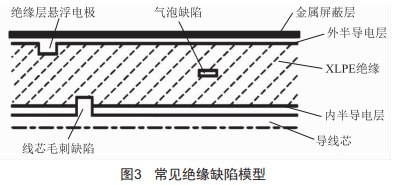

幾種常見的電纜缺陷有:沿面放電、懸浮放電、氣泡放電、絕緣受潮放電,其模型如圖3所示。

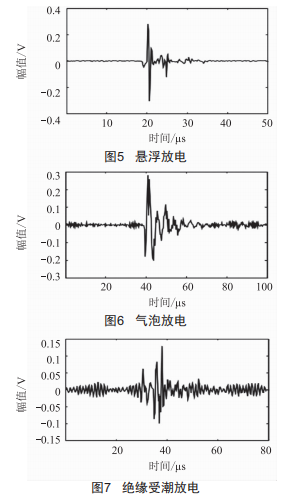

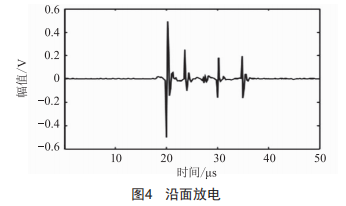

與之對應的時域波形如圖4~7所示。

在進行模式識別之前,我們要對電纜局部放電信號進行特征提取,特征量的選取直接影響識別結果。目前,電纜局部放電特征量有放電幅值、放電相位、放電次數、重復率等,常用的提取方法有傅里葉變換、小波分析、圖像矩陣等方法。

4基于4P神經網絡的電纜局部放電類型模式識別

依托BP神經網絡技術進行電纜局部放電類型模式識別的參數設置如下:

(1)設置樣本參數。

對每種電纜局部放電模型各采集60個數據樣本,其中30個用來訓練BP神經網絡,剩余30個作為檢測樣本,用來檢驗?zāi)Ｊ阶R(shí)別效果。

(2)設置網絡層數。

一個輸入層代表電纜局部放電信號的特征量。

一個輸出層代表局部放電類型,4種局部放電類型作為BP神經網絡的期望輸出,把沿面放電、懸浮放電、氣泡放電、絕緣受潮放電賦值為(0,0),(0,1),(1,0),(1,1)。

一個隱含層能夠?qū)崿F(xiàn)權值逼近,達到識別效果。

(3)確定神經元數量。

輸入層神經元的數量是3,本文選取放電幅值、放電相位和放電次數作為電纜局部放電特征量,分別對應輸入層的3個神經元。

輸出層中的神經元數量是2,因?yàn)榫植糠烹婎?lèi)型的數量是4,分別用(0,0),(0,1),(1,0),(1,1)表示,兩個神經元就可以達到效果。

隱含層中神經元數量的選取比較復雜,應根據訓練過程進行調整[4]。數量過少會影響識別準確度,數量過多會導致網絡運算量過大,堆棧溢出。

(4)初始化權重。

在開始階段,我們可以給網絡權重賦予一個隨機值,一般在-1和1之間。

(5)確定學習速率、期望誤差、最大訓練次數。

在BP神經網絡訓練過程中,系統不斷調整權重閾值。合理的學習速率設置能夠使權重和閾值的調整快速準確,根據經驗設置它的值為0.01。

期望誤差的作用是用來判斷迭代運算是否結束,當其值大于運算結果時,識別過程結束,反之網絡將繼續調整權重和閾值。根據經驗設置它的值為0.001。

通常我們將設置一個最大訓練次數的參數值,當網絡運行的迭代次數大于此值,但仍沒有小于期望誤差時,可以結束訓練。根據經驗設置它的值為5000。

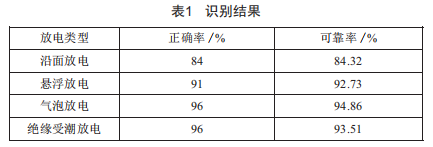

采用BP神經網絡算法的四種典型電纜絕緣缺陷模型的局部放電信號模式識別結果如表1所示。

由表1可以看出,利用BP神經網絡能夠達到對電纜典型絕緣缺陷模型局部放電信號的識別效果,總體平均識別正確率為91.75%,證明了利用BP神經網絡技術識別電纜局部放電類型的可行性。

一些信號如果僅憑運維人員的經驗人工判斷,很難識別出它的缺陷類型,但是運用BP神經網絡算法可以達到目的,且準確率較高。對于那些BP神經網絡無法識別的特殊信號,我們分析其原因,是特征數據選取得不夠全面。

5問題與研究方向

BP神經網絡算法用于不同絕緣缺陷引起的電纜局部放

電信號分類,整體識別率較高,然而,沿面放電識別效果低于其他三種放電類型。

所以,如何實現放電類型精確識別將成為我們的研究方

向?？梢酝ㄟ^(guò)完善特征向量、健全局部放電指紋庫、多種識別模式聯合使用等方法,去除冗余信息,匯攏互補信息,獲得診斷結果的一次性解釋,提升識別的正確率和可靠性。

6結語

本文研究了BP神經網絡的原理、結構及算法,并利用BP神經網絡算法對電纜局部放電缺陷類型進行了模式識別。結果表明,該種識別方法具有較高的準確率,從而反映出將BP神經網絡算法應用到電纜局部放電類型識別領域的可行性。
