引言

近年來,我省風電、光伏新能源裝機規模不斷增加,同時整體受電規模也大幅度提升,電網調峰矛盾日益突增。與新能源電源相比,燃煤機組具有比較好的調峰能力。在未來的幾年里,煤電機組的深度調峰將成為常態,在此環境下,機組的安全和經濟運行都會受到很大影響,在此對我廠#1機組的幾次深度調峰過程進行了詳細分析。

1泰州發電有限公司#1機組概況

本廠鍋爐為由哈爾濱鍋爐廠有限責任公司生產的超超臨界參數、變壓運行帶中間混合集箱垂直管圈水冷壁直流鍋爐,單爐膛、一次中間再熱,采用八角雙火焰切圓燃燒方式、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構,燃用神府東勝、兗州、同忻煤。鍋爐型號:HG-2980/26.15-YM2。

本廠汽輪機為哈爾濱汽輪機廠有限責任公司和東芝聯合設計制造的超超臨界參數、一次中間再熱、凝汽式、單軸、四缸四排汽、雙背壓、八級回?zé)岢槠狡啓C(jī),蒸汽參數為主汽壓25MPa,主再熱汽溫600℃,最大連續出力1037.411MW,額定出力1000MW。

2機組深度調峰操作

2.1深度調峰前減負荷工況

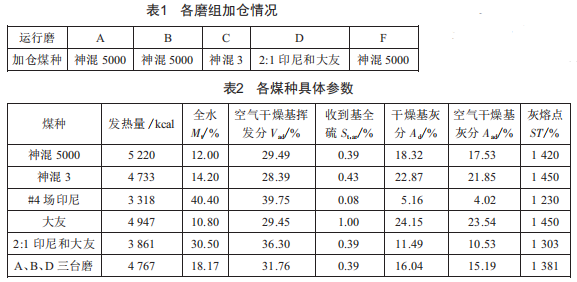

#1機組負荷750MW,A、B、C、D、F磨組運行,給水量2200t/h,總風量2550t/h,總煤量310t/h,#11循泵運行,#12循泵備用,中壓分汽缸供熱流量20t/h,高壓分汽缸供熱流量50t/h。各磨組加倉情況如表1所示,各煤種具體參數如表2所示。

2.2深度調峰試驗前準備工作

為保證#1機組深度調峰時的主再熱汽溫不至于降低太多,深度調峰試驗前,提前2天省煤器不吹灰,提前1天低再、低過區域不吹灰,水冷壁減少吹灰次數,A、B磨選用優質煤,D磨選用印尼煤摻大友(2:1)。深度調峰時,由于機組參數較低,供不上高、中壓分汽缸(供熱系統),提前切除#1機組至高、中壓分汽缸供熱,而#1機冷再至輔汽以及匯福糧油供汽切至手動,盡量提高機組供熱流量、爐膛實際負荷、主再熱汽溫。為確保深度調峰出現燃燒不穩時油槍和等離子點火器能夠及時投運,提前進行AB層、CD層油槍試點以及等離子拉弧,確保其處于備用狀態。為防止機組深度調峰時因真空太好而使得汽輪機振動變大、不安全,提前停運1C真空泵,手動關小1B真空泵入口電動門(從100%至12%),凝汽器背壓由4.0/4.7kPa上升至5.0/5.5kPa。

2.3機組減負荷

匯報省調,解AGC,開始減負荷。在減負荷過程中,為保證主再熱汽溫度,優先停運1C磨,后停運1F磨。大風量冷風吹掃后急停1C磨(煤未走空),停運后關1C給煤機進口門,開1C磨煤機出口門、給煤機出口門及磨煤機和給煤機密封風門,強制1C磨點火源條件,保證1C磨煤機處于緊急熱備用狀態。

低負荷時由于燃燒不穩定,大量未燃盡的可燃物和油霧會沉積在空預器的傳熱元件上,空預器著火事故發生概率增大,為確保設備安全、機組穩定運行,負荷減至500MW后投運并保持空預器冷熱端交替連續吹灰,加強監視DCs"空預器本體"畫面火災報警參數及吹灰參數。在減負荷過程中加強高低加水位的監視,以防由于高低加解列而使給水溫度降低太多,對機組造成較大擾動,提前將高低加水位分別下調至10mm、0mm,減負荷至580MW時,#3A/B高加水位開始上升,由于疏水調門性能差導致兩列高加水位均出現波動,此時手動調整疏水門控制水位,直至水位平穩后再投自動。

隨著減負荷至600MW,凝結水壓力接近1.2MPa時(凝結水壓力<1MPa時,精處理旁路聯開),逐漸關小除氧器水位調節閥主副閥,始終保證凝結水壓力≥1.2MPa。負荷減至400MW時,除氧器水位調節閥主閥閥位45%、輔閥閥位全關,變頻器水位設定320mm,凝泵轉速1000r/min,凝結水母管壓力1.3MPa。

伴隨著機組負荷的減少給水流量逐漸降低,需加強給水流量的監視,以防由于給水泵再循環閥動作而引起給水流量晃動。減負荷至500MW,汽泵流量逐漸降低至700t/h時(汽泵流量將至680t/h時,汽泵再循環閥聯開),將1A汽泵再循環調閥撤手動并逐漸開啟,保持1B汽泵再循環自動不開,通過開大調整A汽泵再循環門,始終保證兩臺汽泵流量≥700t/h,防止1B汽泵再循環門開啟造成給水流量不穩定。深度調峰期間機組負荷400MW時,1A汽泵再循環門最大開度65%。1A汽泵流量700t/h,轉速3600r/min:1B汽泵流量730t/h,轉速3600r/min。

減負荷及試驗期間,水煤比為7.8,中間點溫度為23℃,主再熱汽溫596/572℃左右,控制較容易,主要原因是:(1)通過計算合理進行配煤加倉,平均熱值4767kca1(D磨加低熱值煤種)。(2)提前2天省煤器不吹灰,提前1天低再、低過區域不吹灰,水冷壁當天夜班只吹一層(可提高脫硝進口溫度7~8℃)。(3)A、B、D合適的磨組搭配加上小風門的修正,使得水冷壁溫控制得很好(最高溫度463℃),因此試驗期間中間點溫度控制較高,為20℃左右,這也是主再熱汽溫控制較高的主要原因。

負荷降至39oMW后加大冷再至輔汽供熱及冷再至匹配器供熱,增加鍋爐實際負荷,使燃燒穩定同時能夠適當提高主參數。此次試驗期間冷再至匯福匹配器供熱16t/h:冷再至輔汽開度43%,供熱約28t/h(估算):冷再至中壓分汽缸及一抽至高壓分汽缸調閥開度均為2%,熱備用(蒸汽壓力不夠,供不上)。深度調峰期間供熱流量總計約45t/h。

4注意事項

(1)在減負荷過程中需加強高加水位監視,以防因高加解列導致主汽壓大幅度下降,造成機組負荷的反復。建議減負荷速度不能太快,高加水位提前設低,暫時犧牲點經濟效益,確保機組安全。

(2)為確保蒸汽參數不至于下降太多,在減負荷過程中可以考慮先停運低位磨組,再停運高位磨組。

(3)實驗之前加倉煤種的熱值、水分、揮發分參數對實驗期間的蒸汽參數影響很大,需多方面考慮,確認最佳加倉方式。

(4)實驗過程中氧量較大,需加強環保參數的監視。

(5)升負荷啟磨時需緩慢,以防對爐膛燃燒的擾動太大,防止水冷壁超溫、磨煤機堵磨。

4結語

目前,深度調峰已成為煤電機組的常態,泰州電廠已經進行了多次深度調峰,并且非常成功,各項參數均滿足電網的要求。深度調峰時負荷較低,機組經濟性差,需對加倉方式、磨組運行方式以及供熱方式進行研究,進一步加大爐膛實際負荷,提高蒸汽參數、機組經濟效益,確保鍋爐的穩定燃燒。
