引言

目前,配網規劃基礎數據來源于不同平臺,數據收集、統計、分析都是通過人工來完成的,該項工作需耗費規劃工作人員大量時間,通過研發配網規劃輔助工作平臺軟件,可實現該工作由軟件替代完成。該軟件可在各地市局規劃中心及區縣局規劃小組推廣使用,有利于大量節約規劃和立項的前期工作時間。

1技術原理

1.1方案設計

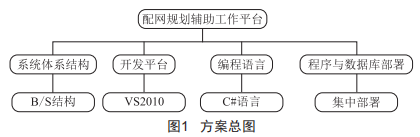

為實現軟件平臺的開發,通過對比各種系統體系結構模式、開發平臺、編程語言、程序與數據庫部署的方式及優缺點,最終方案采用Vs2010為軟件開發平臺,以B/s結構為系統體系結構,采用C#語言編程和程序與數據庫集中部署的方式開發(圖1)。

1.2數據程序化過程

雖然配網規劃基礎數據量龐大,但大部分數據具有重復性,如每條線路、每個臺區其基礎數據涉及的項目是一致的。重復性的篩選、判別工作對于人來說容易產生疲勞感,此外,處理龐大數據量對于人來說也容易出錯,但對于執行機器語言的計算機來說,重復性運算與數據處理能力正是其強項。項目對中壓線路基礎數據表、低壓臺區基礎數據表的數據進行了數學建模,將數據轉換成為電腦可執行的代碼和程序,推進軟件平臺的開發(圖2)。

1.2.1程序移植數據原理

利用程序處理數據需要利用數據庫的讀寫命令,ADo(ActiveDataobjects)是Microsoft開發的面向?qū)ο蟮臄?shù)據訪問庫,ADo.NET是ADo的后續技術,提供對s0LsERVER等數據源的一致訪問,ADo.NET數據使用者可以通過ADo.NET來連接到這些數據源(s0LsERVER/ACCEss/oLEDB等),并檢索、操作和更新數據。

數據查找語句:

sELECT*FRoMtab1ewHEREID=*

通過ADo.NET訪問數據庫的一般步驟如下:

(1)建立數據庫連接對象(Connection對象):

(2)打開數據庫連接(Connection對象的open方法):

(3)建立數據庫命令對象,指定命令對象所使用的連接對象(Command):

(4)指定命令對象的命令屬性(CommandText屬性):

(5)執行命令(Command的方法,如ExecuteReader):

(6)操作返回結果(對sq1ReaderData對象進行讀取):

(7)關閉數據庫連接。

1.2.2算法邏輯程序化實現原理

中壓公用配電線路現狀及存在問題情況數據表、公用配變現狀及存在問題情況數據表中涉及數據計算與邏輯判斷,而C#計算機語言剛好可以實現數據計算與邏輯判斷功能。

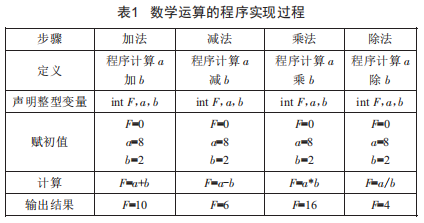

(1)求和/減法/乘法/除法的程序?qū)崿F(xiàn)過程如表1所示。

(2)條件判斷的程序?qū)崿F(xiàn)過程如表2所示。

利用程序可以實現數學邏輯的基本運算,將中壓公用配電線路現狀及存在問題情況數據表、公用配變現狀及存在問題情況數據表的數據提取出來,結合需求通過邏輯運算轉換成所需數據,再將轉換后的數據與標準值進行對比,即可實現數據是否存在問題的判斷功能,再通過調用對象將判斷結果顯示出來,便實現了既定目標。

1.2.3數據程序化實例

中壓線路負載率計算為例。中壓線路的負載率是通過線路電流除以線路安全電流計算得到的,其中安全電流為該線路運行時允許通過的最大電流值。用Ia、Ib、Ic分別表示A、B、C三相電流,Ie表示該中壓線路限流值(額定電流),則負載率計算公式為:

電力行業線路重載、過載標準如表3所示。

通過公式(1)計算結果與表3標準比對,即可判斷線路是否存在重過載問題。為實現數據轉換為計算機可執行的程序語言,需對數據進行程序化轉換,過程如下:

(1)聲明變量:即定義Ia、Ib、Ic代表中壓線路的三相電流,Ie代表安全電流,k代表負載率。

(2)賦初值:從Excel表里獲取三相電流與安全電流的實際值,賦給Ia、Ib、Ic。

(3)計算負載率:

(4)判斷線路是否重過載:

通過以上過程即可實現中壓線路負載率程序計算與線路運行狀況程序判定。

2版面設計

為使開發的配網規劃輔助工作平臺達到操作簡潔、人機界面友好、符合大眾操作習慣的效果,平臺版面模塊采用分開設置的方法:導航菜單排版采用平面設計中慣用的左邊導航菜單,右邊為內容顯示區的設計方案:色彩選擇方面采用較為柔和的淺色調(圖3)。

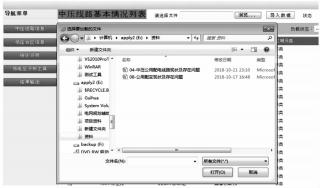

圖3平臺版面設計

3結語

對配網進行規劃主要需解決兩個問題:一是通過規劃滿足未來用電需求,二是通過規劃解決現存設備與用電問題。其中更重要的是第二點,解決現存設備與用電問題,應以問題為導向,根據問題制定相應規劃方案。因此,對于現狀統計與分析的準確度,直接關系到后期規劃工作是否能解決現存設備與用電問題,進而影響到客戶的用電。

采用配網規劃輔助工作平臺分析、統計中壓公用配電線路現狀及存在問題情況表、公用配變現狀及存在問題情況表,有效杜絕了規劃員統計數據出錯的情況,能保證規劃項目完整而不出錯,為建設堅強電網打好基礎,使居民用電更加有保障。此外,采用配網規劃輔助工作平臺分析、統計中壓公用配電線路現狀及存在問題情況表、公用配變現狀及存在問題情況表極大地縮短了規劃員統計數據的時間,從而使規劃員有更多的時間去關注規劃方案的合理性,提高規劃方案的可實施性。
