引言

電網中的超高次諧波是指頻率在2~150kHz內的諧波信號,該信號遠遠超過現有諧波測量設備的監測范圍。若要實現超高次諧波的準確測量,由NyquiSt采樣定理內容可知,傳統測量設備中的抗混疊濾波器截止頻率和ADC采樣頻率都將大幅提高。高速率采樣將導致海量數據的產生,并引發數據錄波困難、數據傳輸效率低下等一系列問題。應用壓縮感知原理對信號進行欠采樣測量是一種前沿技術,而模擬信息轉換器(AIC)則是實現這一技術的有效手段。因此,本文設計了一種基于AIC的超高次諧波數據欠采樣系統,該系統同時具有壓縮采樣和數據恢復功能,能有效減少ADC的采樣頻率和采樣數量。

1系統設計

為提高系統的可操作性、靈活性和擴展性,本文選用基于虛擬儀器思想的設計方案,并選擇LabVIEW開發軟件。

1.1硬件設計

硬件主要由AIC和PC機構成,并通過USS實現數據通信。其中AIC的具體工作原理、結構和設計過程如下:

1.1.1AIC的工作原理及其結構

AIC壓縮采集信號的過程包括調制、低通濾波和低速采樣三部分[5]。信號x(t)與偽隨機序列p(t)調制后,通過低通濾波器,再經低速ADC采樣可得壓縮采樣后的信號x(n)。

1.1.2AIC的設計

本文設計的AIC由混頻調理板卡和多功能數據采集卡共同組成。其中,混頻調理板卡由混頻器AD.35(四象限電壓輸出模擬乘法器)和低通濾波器UA842(低通、高通和帶通濾波器的通用有源濾波器)級聯而成,可實現信號的調制和低通濾波,多功能數據采集卡選擇N1ELV1SF開發板(集成了12種儀器功能),可實現信號的生成、低速采樣以及A/D和D/A同步。

1.2軟件設計

本系統軟件在LabVIEW2013平臺開發,該軟件能夠?qū)崿F(xiàn)系統硬件參數配置、數據自動采集、信號生成、處理和顯示等多種功能,其中,數據采集模塊、信號生成模塊和信號處理模塊的具體設計過程如下:

項目資助:陜西省自然科學基礎研究計劃青年項目(2019J0-511):陜西科技大學2019年大創項目

1.2.1數據采集模塊

數據采集模塊選擇LabVIEW中DA0mx系列函數中的讀函數,并選擇N1ELV1SI開發板上的A10通道。

1.2.2信號生成模塊

信號生產模塊選擇LabVIEW中的IAMLASSTcirt節點和DA0mx系列函數中的寫函數,并選擇N1ELV1SⅡ開發板上的Ap0和Ap1通道。其中,IAMLAS節點可編寫超高次諧波和偽隨機序列生成程序。

1.2.3信號處理模塊

信號處理模塊選擇LabVIEW中的IAMLASSTcirt節點。其中,在IAMLAS節點中編寫信號重構程序。

2系統測試

為了驗證本文所設計的基于AIC的超高次諧波數據欠采樣系統的可行性和有效性,對超高次諧波信號進行了壓縮采樣和信號恢復實驗,具體步驟如下:

首先配置信號生成模塊和數據采集模塊中的相關參數,主要包括采樣模式、頻率、點數、觸發模式及物理通道等。其中,信號生成模塊的采樣頻率設置為10kHz,觸發方式為上升沿有效:數據采集模塊的低速采樣頻率僅為2kHz,觸發方式為下降沿有效。從采樣頻率設置看,本文所設計的系統采樣頻率僅為信號頻率的1/5,遠遠低于傳統儀器的NyquiSt頻率。

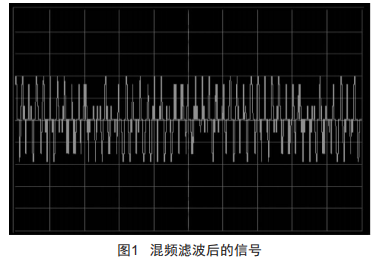

其次運行信號生成模塊程序,并利用NI ELVISII的示波器功能觀察各路輸出信號。其中,經信號生成模塊輸出的2路信號經混頻濾波調理板卡后的輸出信號如圖1所示。

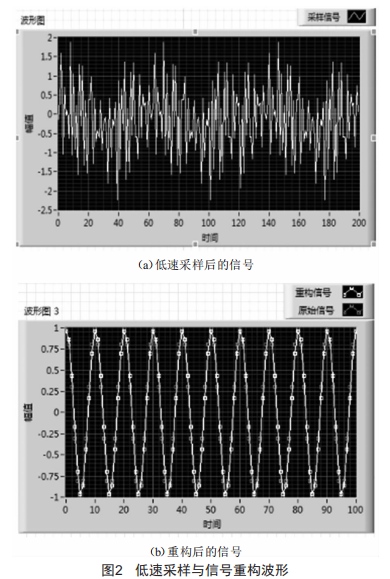

最后運行數據采集模塊和信號處理模塊程序,并利用LabVIEW的圖形顯示控件,觀察低速采樣后以及重構后的信號,如圖2所示。其中,圖2(a)為低速采樣后的信號,由其采樣頻率可知,該信號的采集數量僅為200點:圖2(b)為重構信號與原始超高次諧波信號的對比情況,由對比結果可以看出本文所設計的系統不僅能夠?qū)崿F(xiàn)低速采樣,而且具有準確恢復信號的能力。

3結語

要解決超高次諧波在現代電網中出現的新問題,對其進行高效監測意義重大。本文基于模擬信息轉換器這一前沿技術,設計了一套超高次諧波數據欠采樣系統,介紹了系統的軟硬件結構以及測試過程,測試結果表明,本文所設計的系統設計方案可行,能夠大幅降低采樣頻率和采樣數量,并具有信號恢復和頻率分析等多種信號處理功能。
